Монтаж стоек и балок внутри дома

Монтаж стоек и балок начинается с изучения схемы их расположения и маркировки.

Монтаж стоек происходит к вшитым лагам перекрытия (или шип-пазам) с помощью усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм) и саморезов 6 × 80 мм (10 шт. на уголок).

Под балки в несущих панелях на производстве вшиваются стойки и делаются гнезда.

Балки и стойки между собой крепятся с помощью усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм) и саморезов 6 × 80 мм.

На опоре балки соединяются по длине с помощью металлической пластины 100 × 300 мм и саморезов 3,5 × 41 мм.

Балка может крепиться к другой балке с помощью опоры бруса OBR-R 150 × 150 × 76 × 2 мм и саморезов 6 × 80 мм.

Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство балок и стоек.

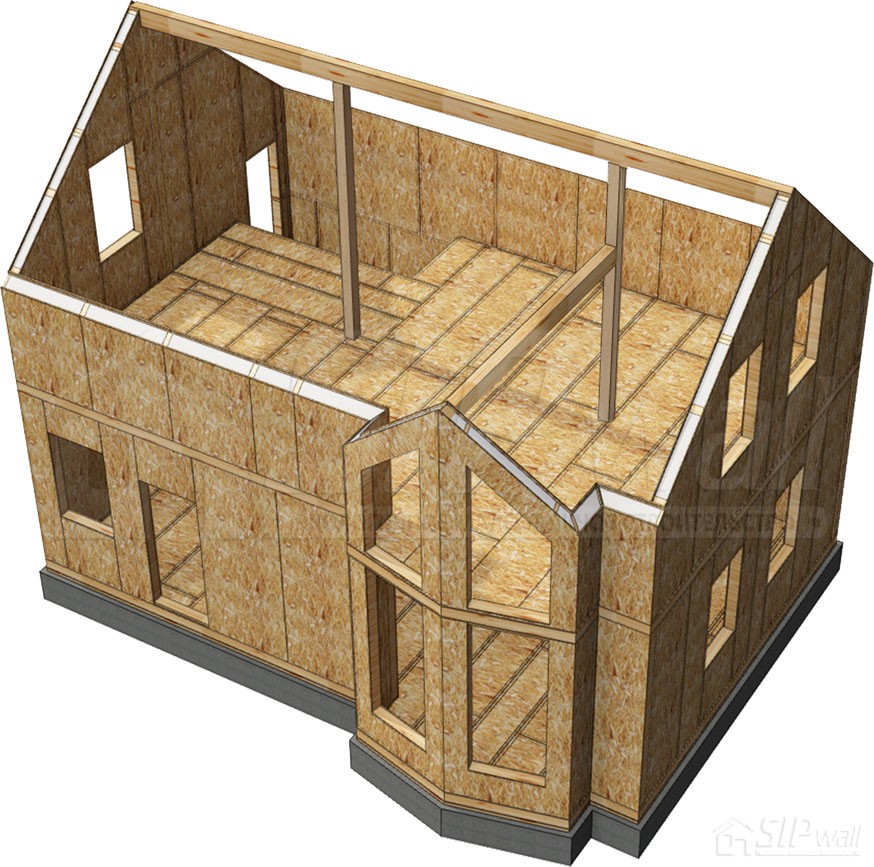

Рисунок 46

Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).
