Сборка внутренних каркасных стен

Несущие каркасные стены выполняются из доски 37 × 147 мм.

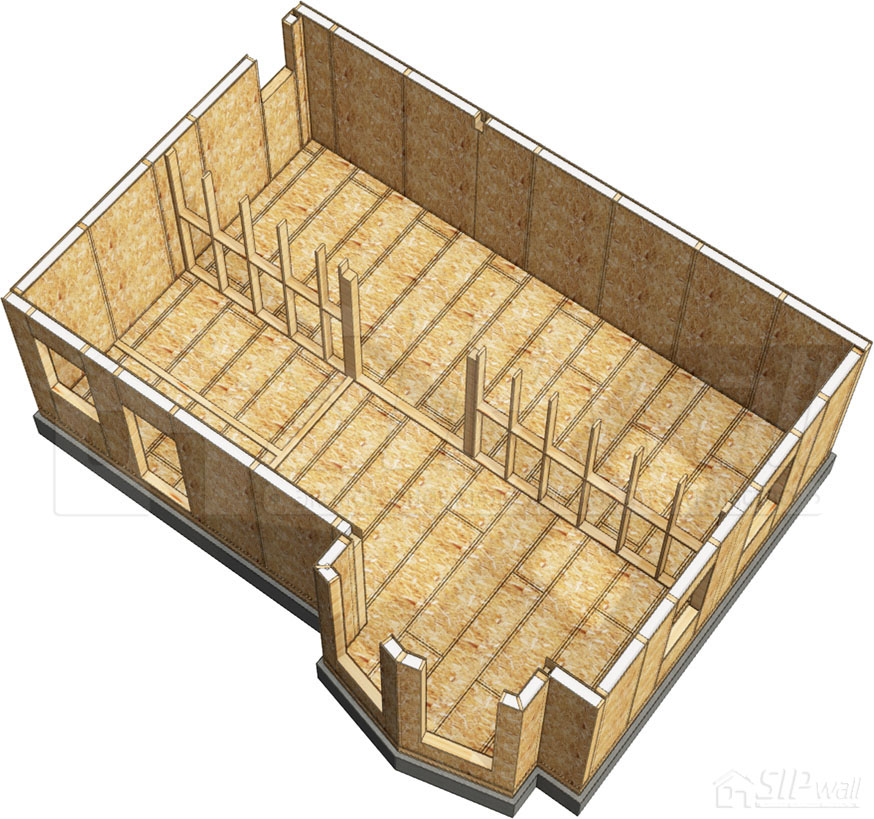

Нижняя обвязочная доска внутренней несущей каркасной стены крепится к перекрытию саморезами 4,2 × 64 мм к каждой вшитой лаге перекрытия по 2 шт., согласно плану этажа. Далее, к обвязочной доске, саморезами 6 × 80 мм (3 шт. на узел), крепятся стойки 37 × 147 мм с шагом, указанным в проекте. Шаг рассчитан с учетом дальнейшей обшивки каркасных стен. По краям каркасного модуля предусматриваются двойные стойки. Т-образный стык несущей внутренней каркасной стены и наружных стягивается между собой саморезами JD plus 8 х 240 мм или их аналогами с шагом 400 мм.

После установки всех стоек, сверху устанавливается, согласно проекту, одинарная либо двойная обвязка саморезами 6 × 80 мм, по 3 шт. на стойку.

Если внутри каркасного модуля есть стойка под балку, то она сшивается по месту саморезами 4,2 × 64 мм в шахматном порядке с шагом 150 мм, крепится к нижней обвязочной доске с помощью усиленных уголков и саморезов 6 × 80 мм (10 шт. на уголок).

На высоте 1200–1500 мм от нижней обвязки, между стойками, саморезами 4,2 × 64 мм крепятся деревянные перемычки (4 самореза на перемычку).

Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство стыков стеновых СИП-панелей и каркасных стен.

Ненесущие стены выполняются из доски 37 × 97 мм.

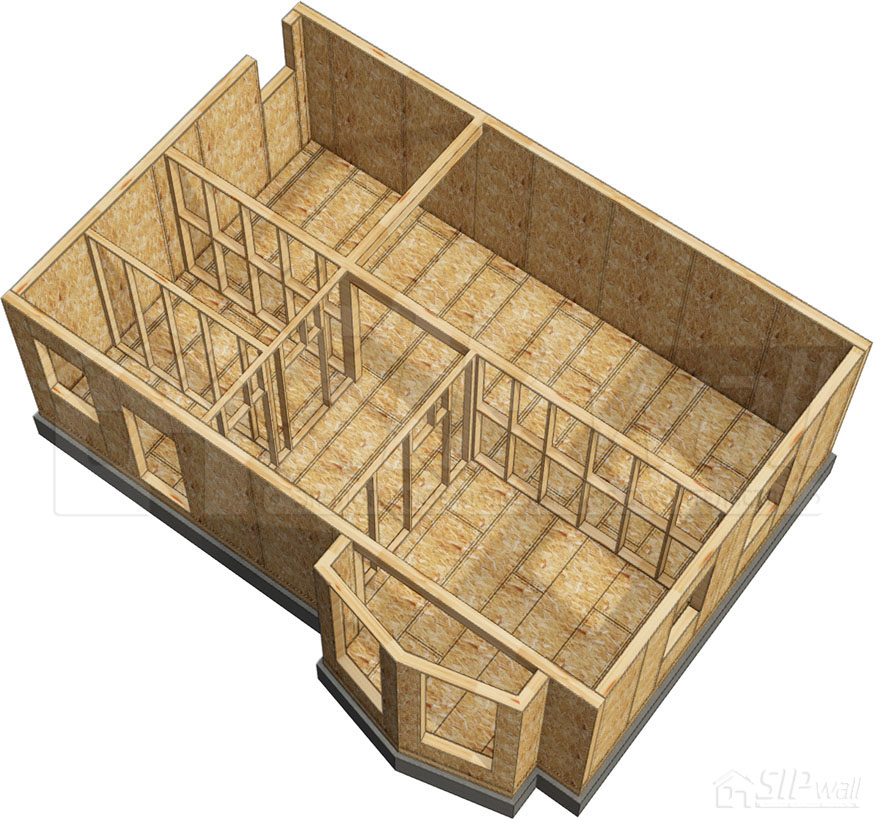

Нижняя обвязочная доска внутренней не несущей каркасной стены, крепится к перекрытию саморезами 4,2 × 64 мм в шахматном порядке с шагом 250 мм, согласно плану этажа. Далее, к обвязочной доске, с указанным в проекте шагом, крепятся стойки 37 × 97 мм саморезами 4,2 × 64 мм (3 шт. на узел). Шаг рассчитан с учетом дальнейшей обшивки заказчиком каркасных стен. Крайние стойки модуля крепятся саморезами 4,2 × 64 мм с шагом 250 мм к перпендикулярному модулю.

После установки всех стоек, сверху устанавливается обвязка саморезами 4,2 × 64 мм (по 3 шт. на стойку).

Между стойками крепятся деревянные перемычки, на высоте 1200–1500 мм от нижней обвязки, саморезами 4,2 × 64 мм (4 шт. на перемычку), если модуль выше 3000 мм.

Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство стыков стеновых СИП-панелей и каркасных стен.

Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).
