1. Устройство межэтажного перекрытия из СИП панелей

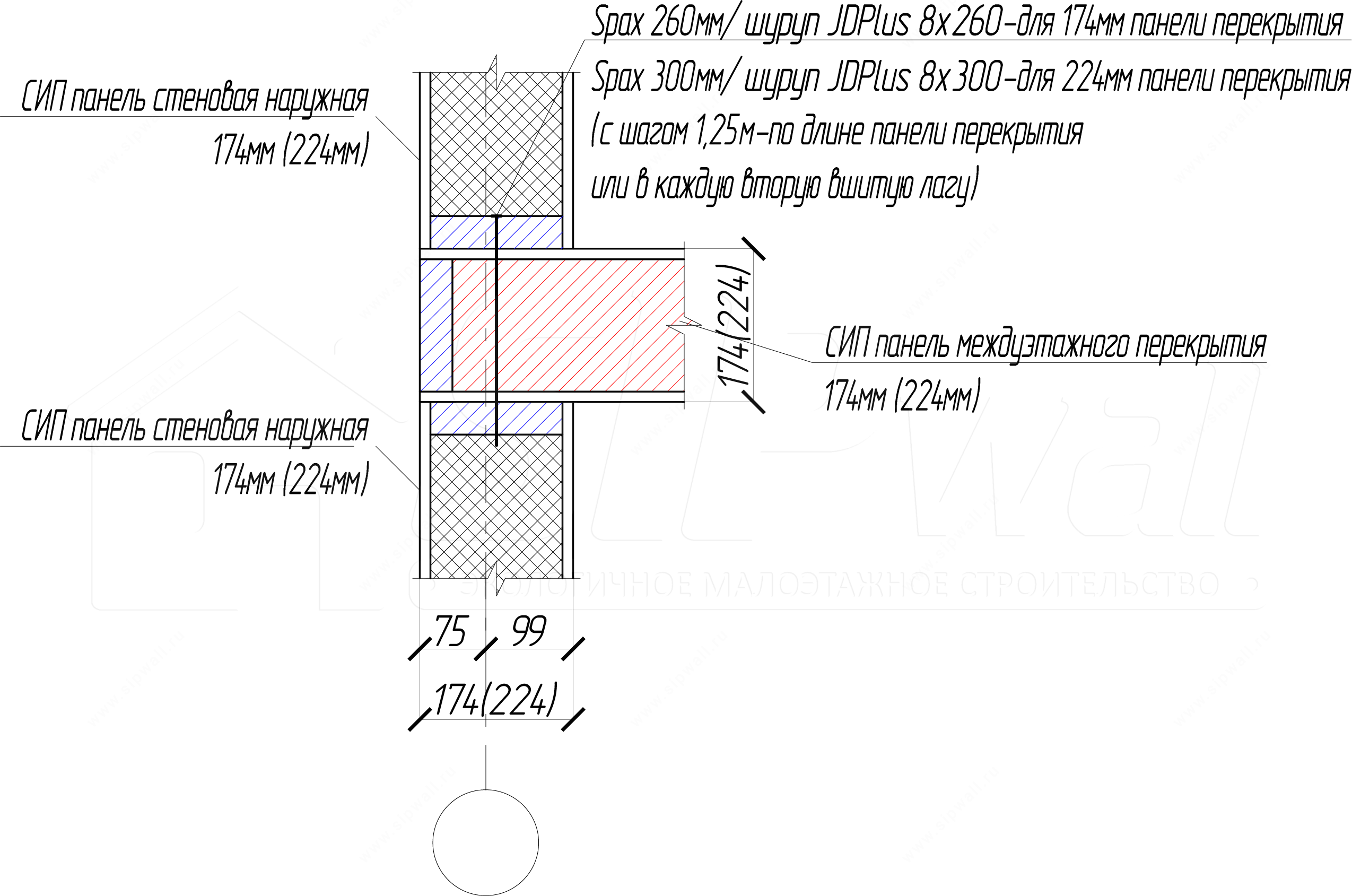

Устройство межэтажного перекрытия из СИП панелей (стык наружных несущих стен)

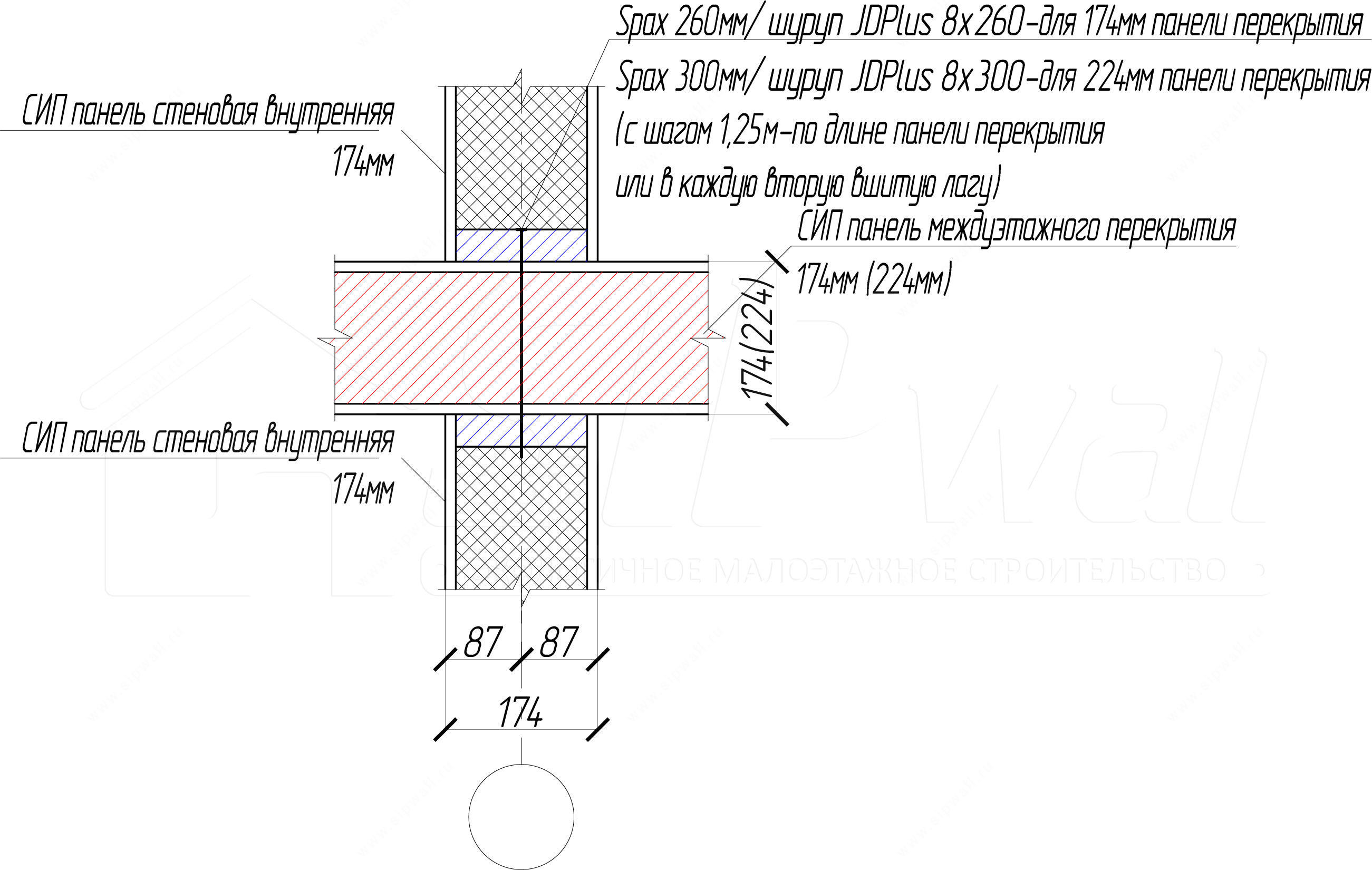

Устройство межэтажного перекрытия из СИП панелей (стык внутренних несущих стен)
Примечание: лаги для панелей 224 мм сшиваются из двух досок 37 × 197 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.

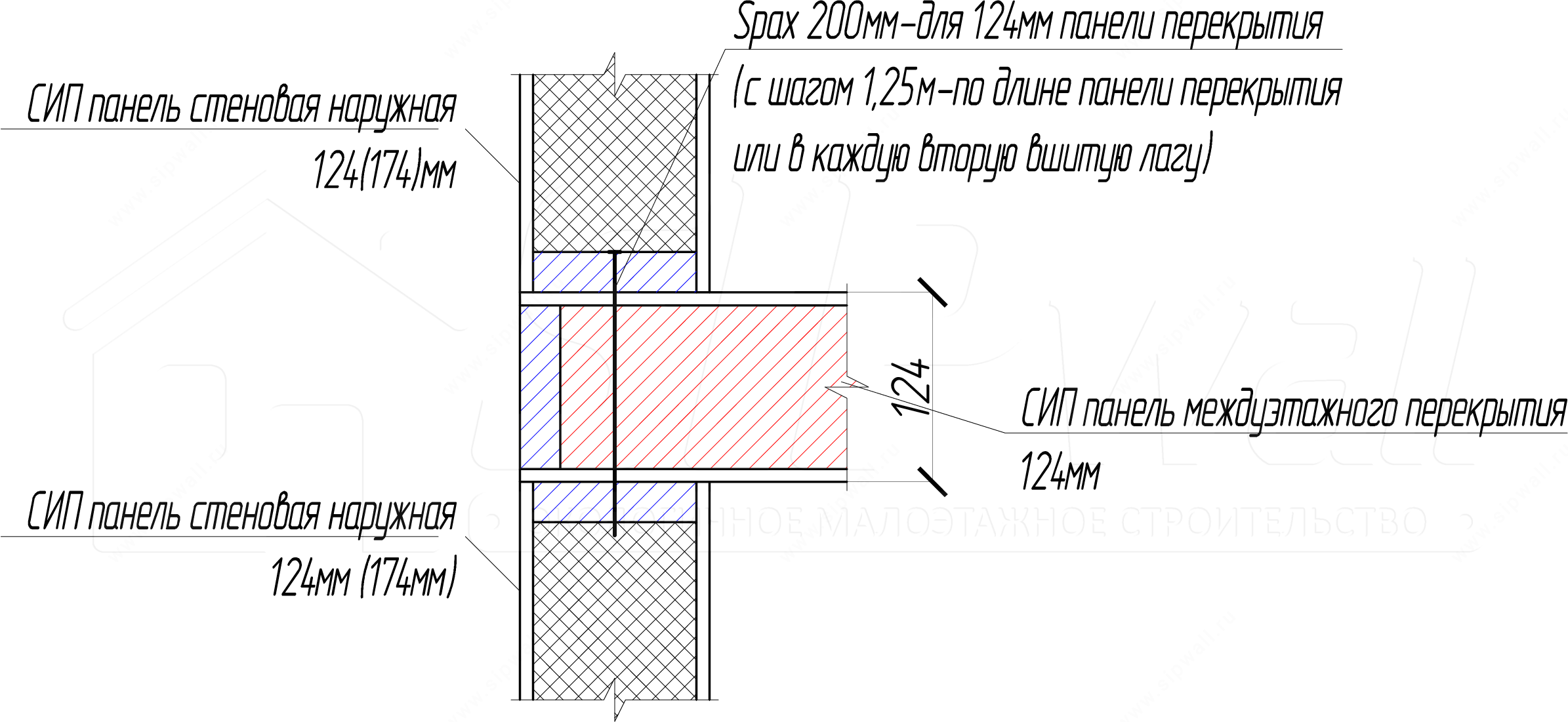

Устройство межэтажного перекрытия из СИП панелей (стык наружных несущих стен)

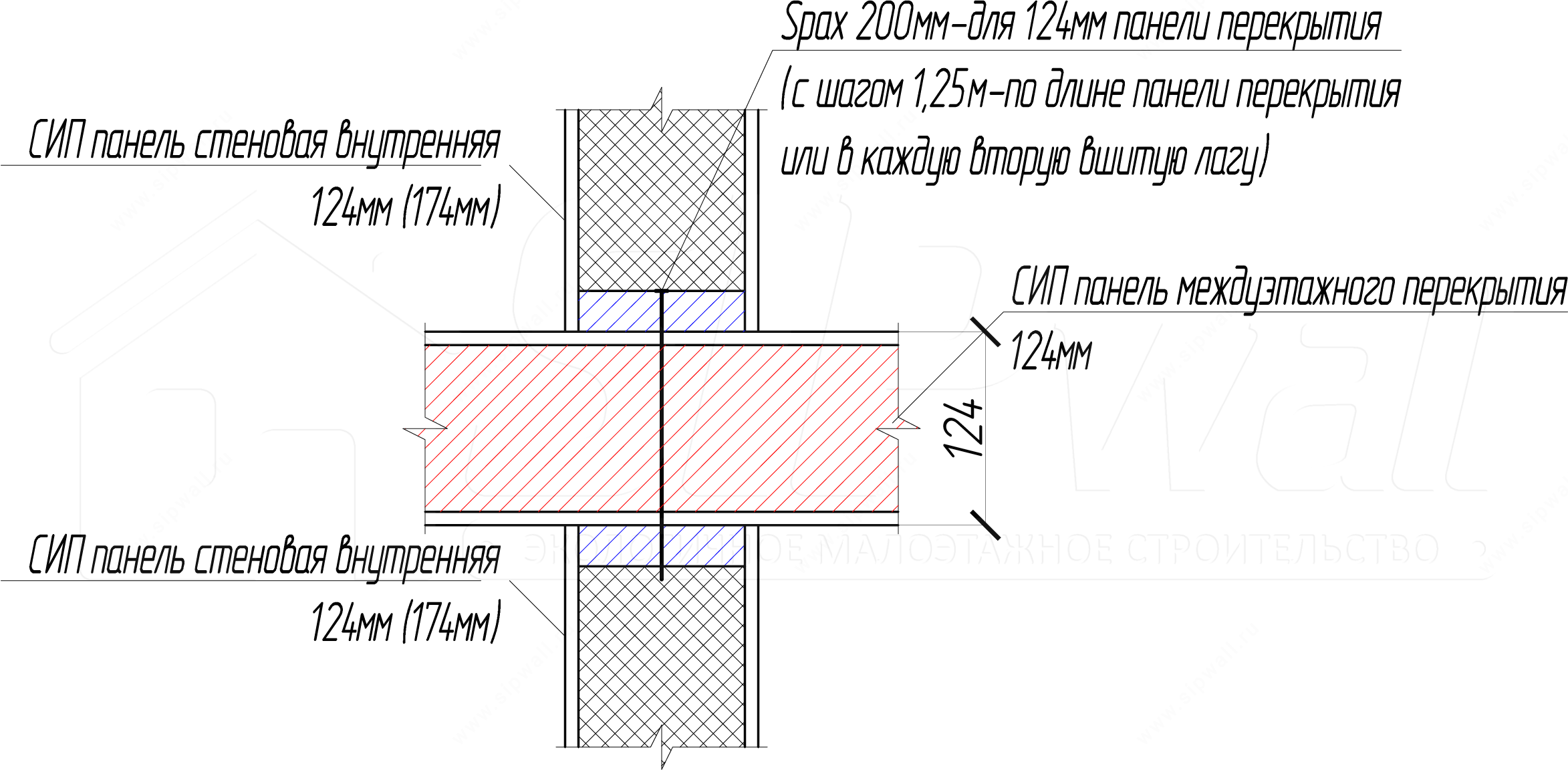

Устройство межэтажного перекрытия из СИП панелей (стык внутренних несущих стен)
Примечание: лаги для панелей 124 мм сшиваются из двух досок 37 × 97 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.
2. Устройство межэтажного перекрытия из СИП панелей с двутавровыми балками

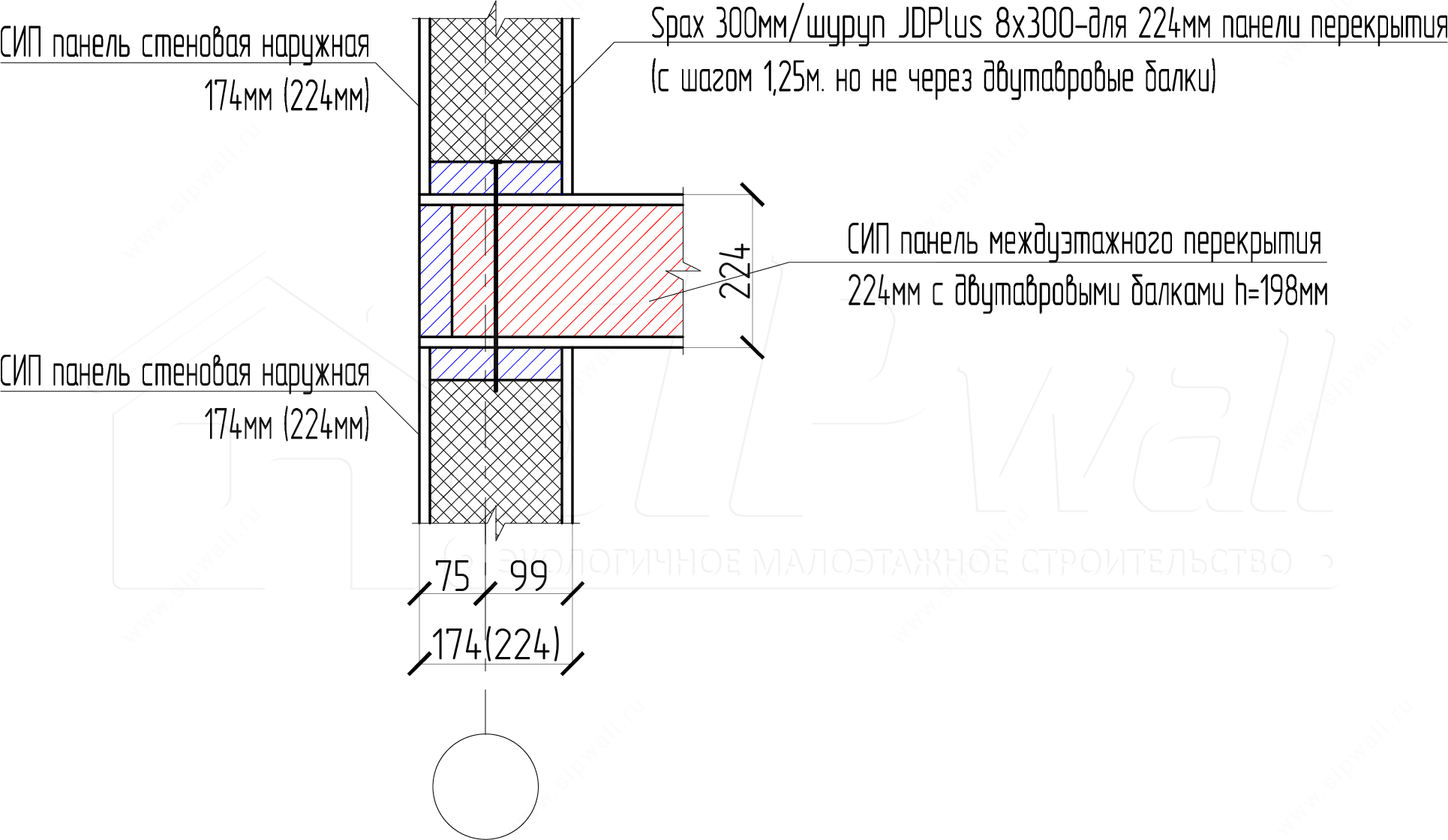

Устройство межэтажного перекрытия из СИП панелей с двутавровыми балками (стык наружных несущих стен)

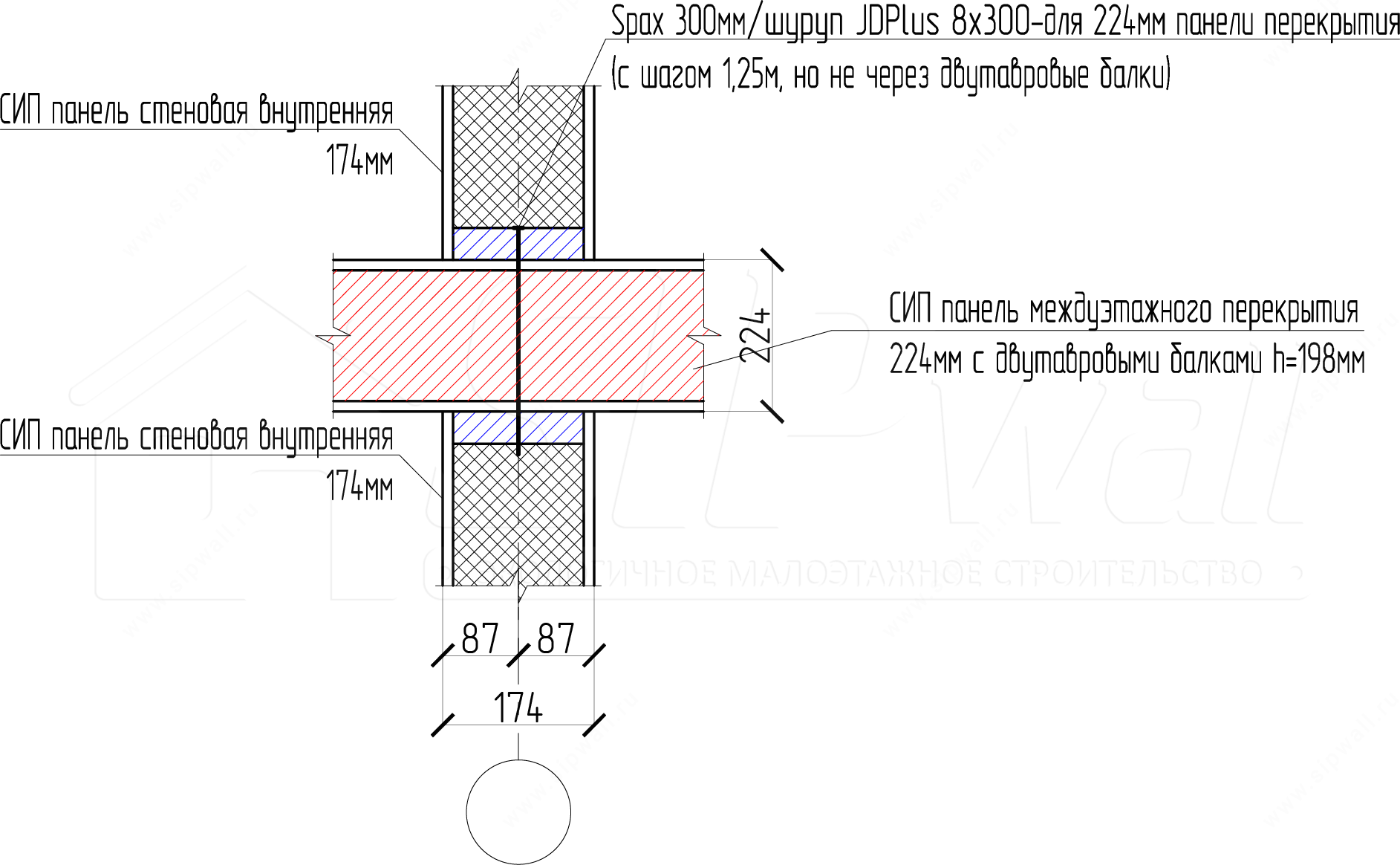

Устройство межэтажного перекрытия из СИП панелей с двутавровыми балками (стык внутренних несущих стен)
Примечание: максимальный пролет для СИП-перекрытий с двутавровыми балками – 4000 мм.

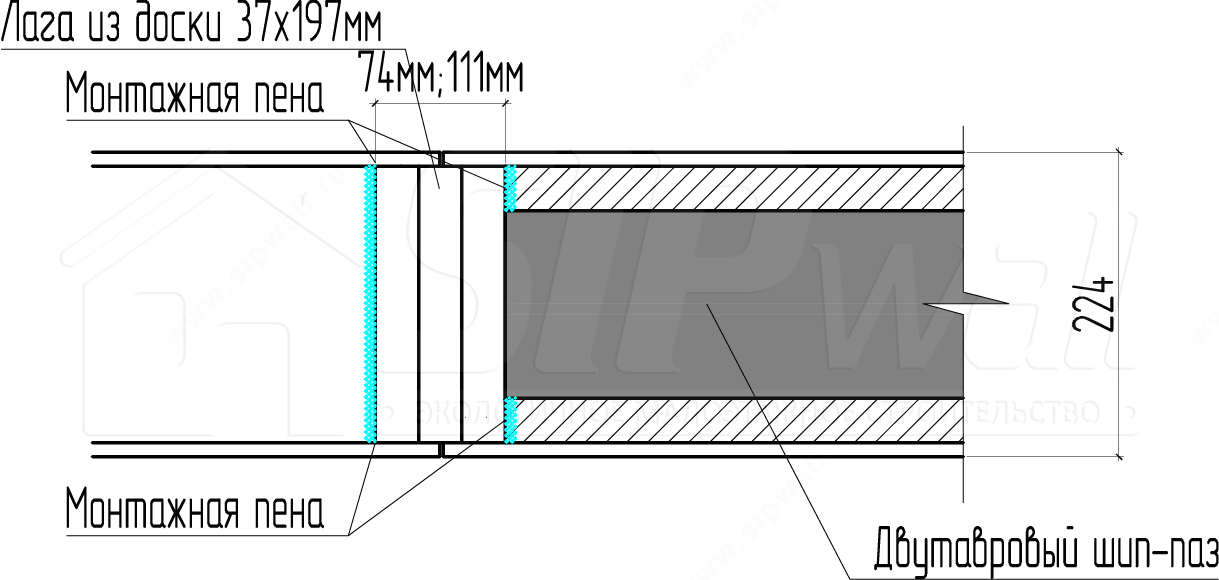

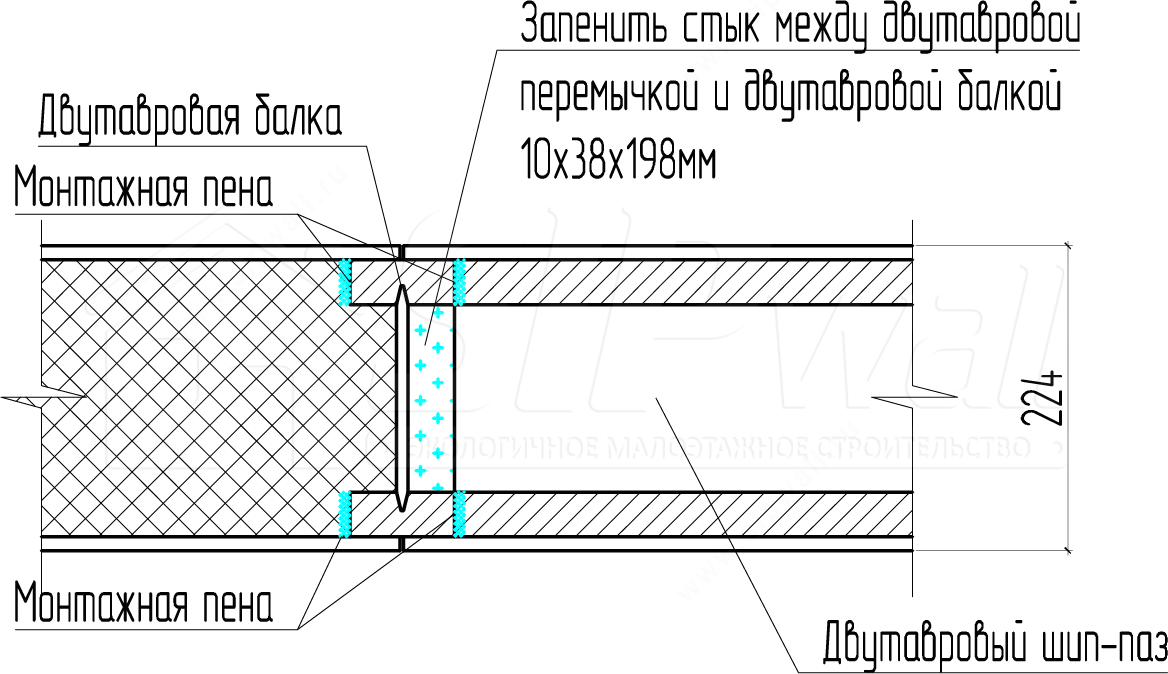

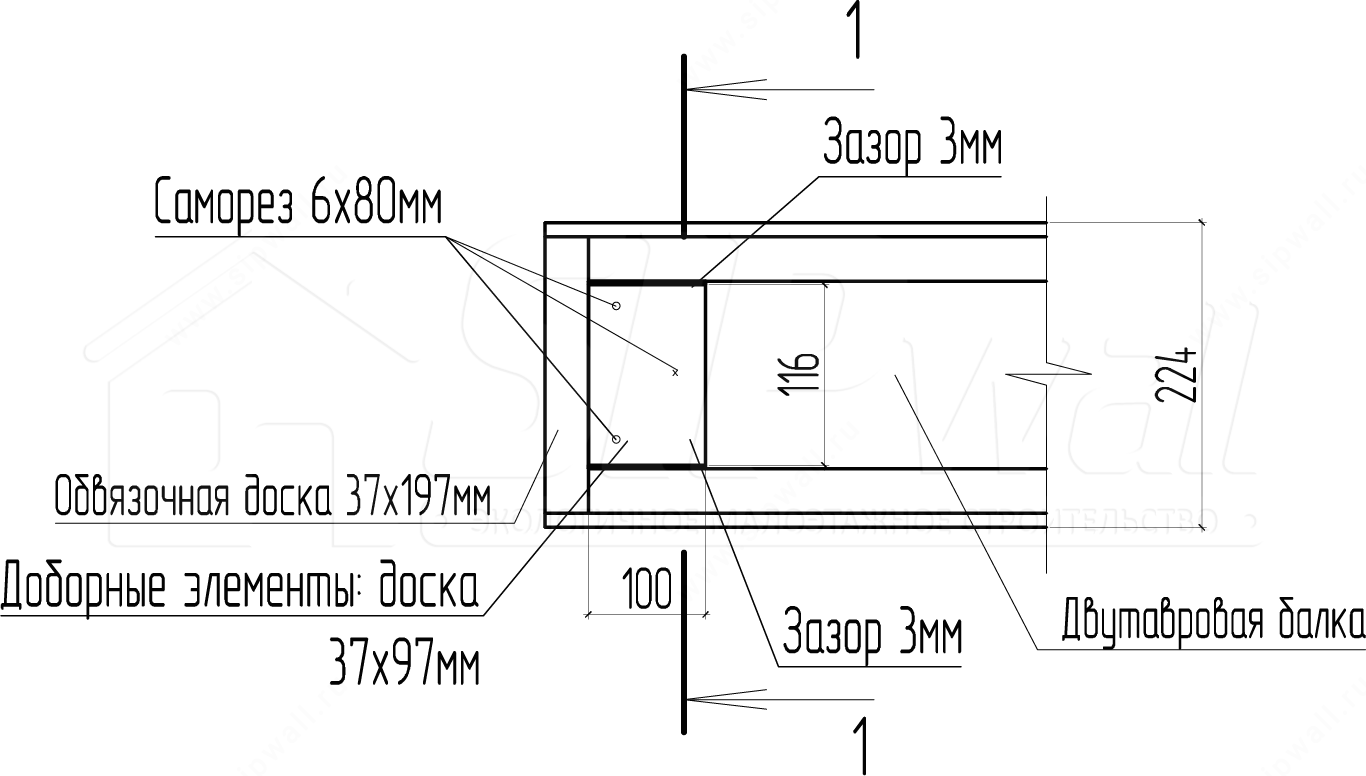

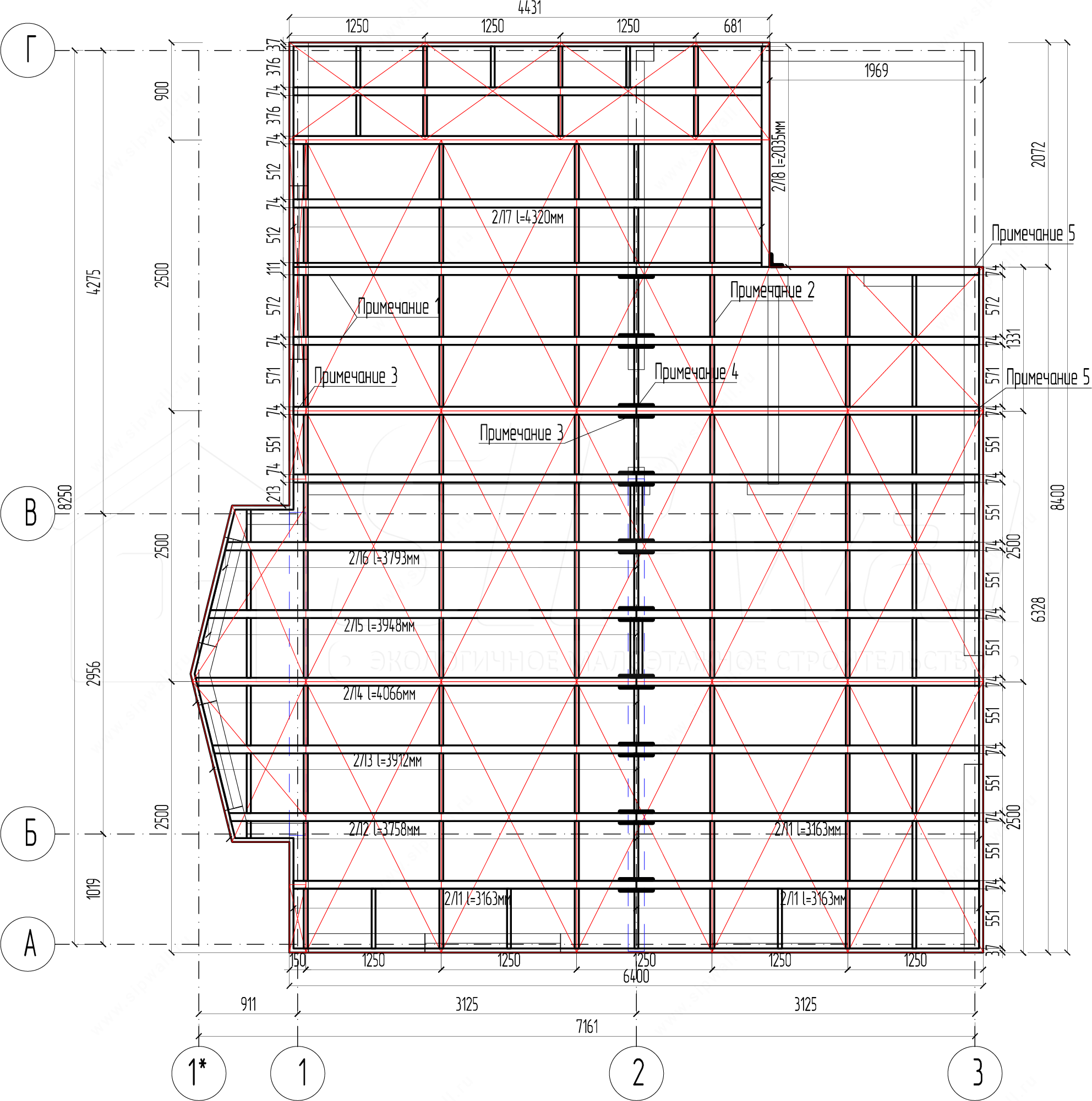

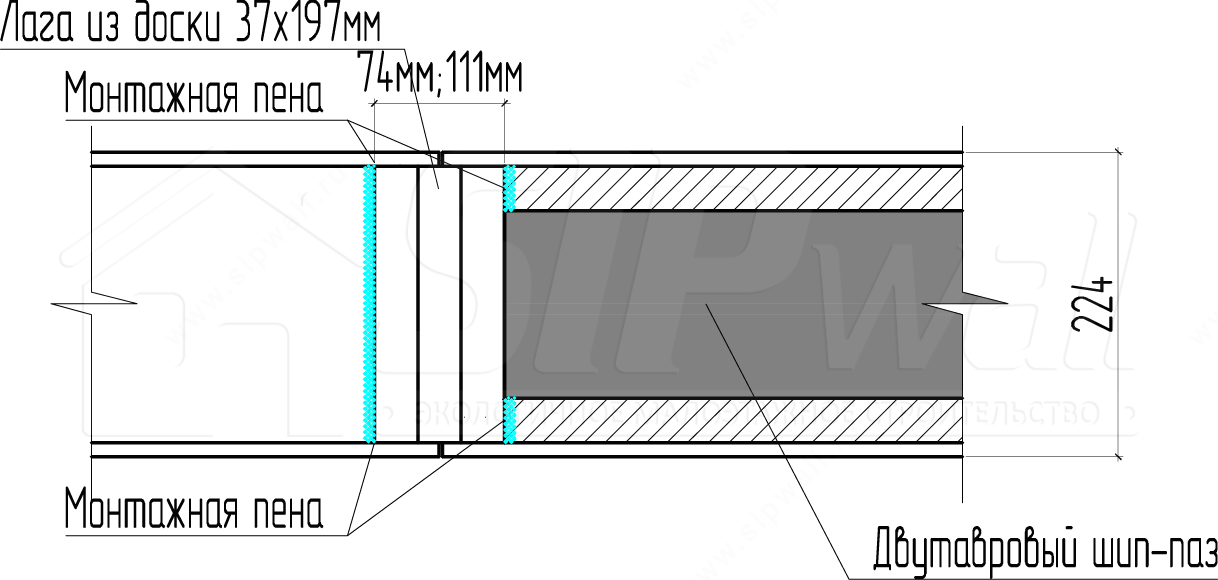

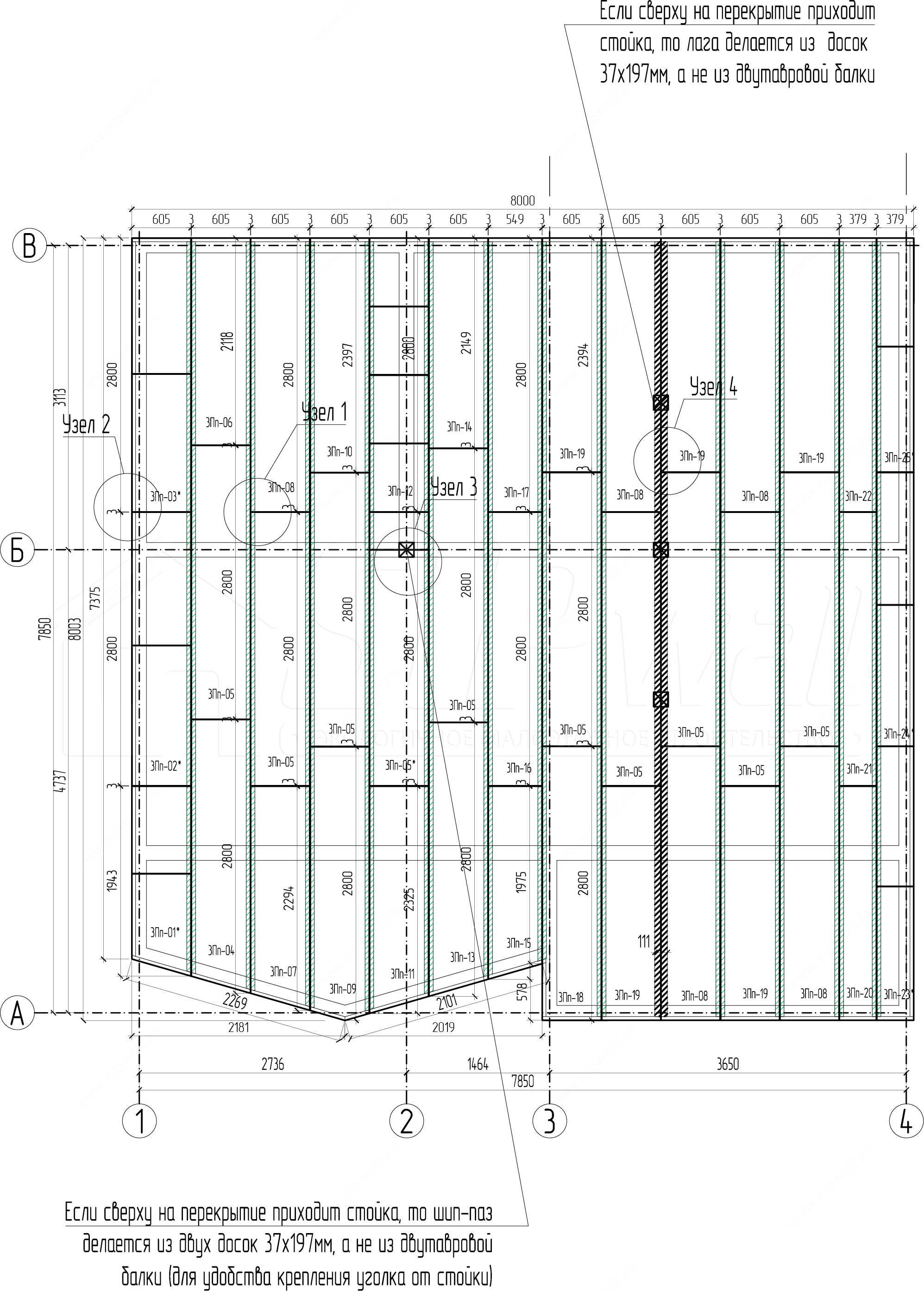

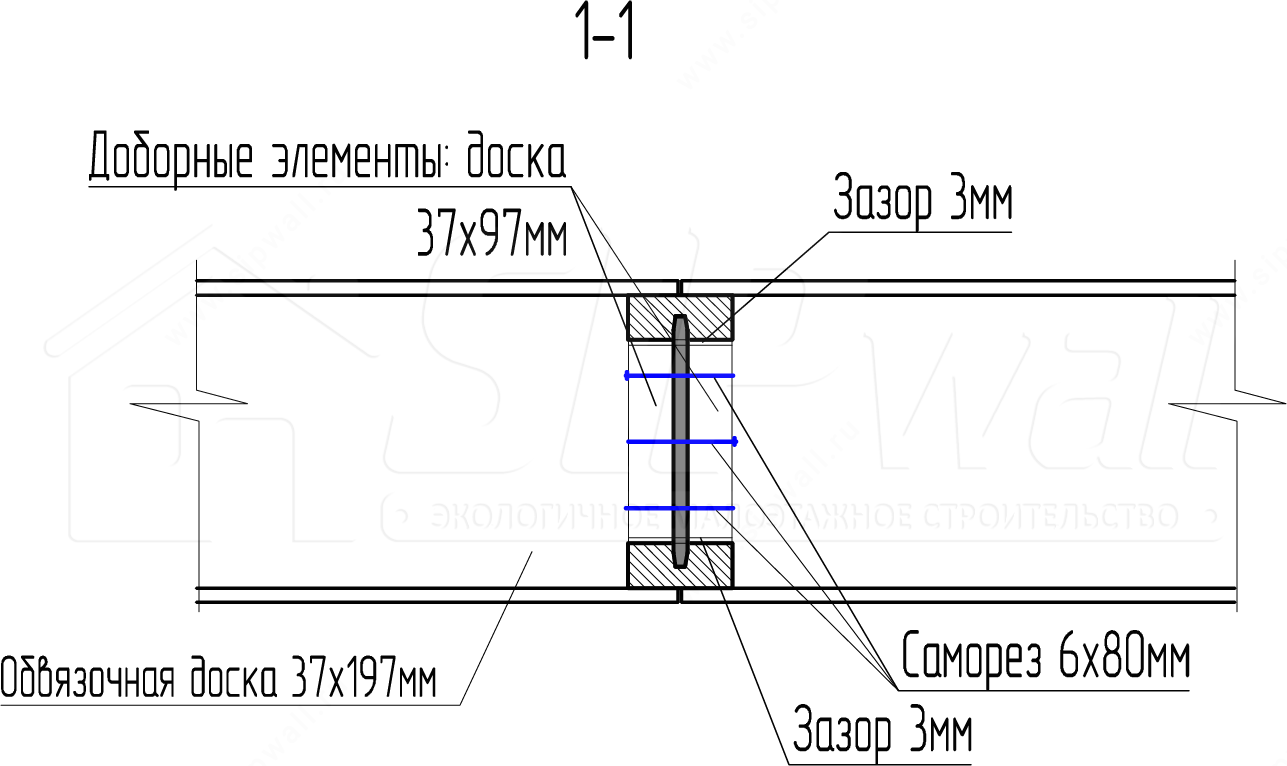

Устройство усиления межэтажного перекрытия из СИП панелей с двутавровыми балками
Узел 1
Узел 2 (применять по всему периметру наружных стен через одну лагу)
Примечание: выполнять через одну лагу по осям А и В, и в каждый шип-паз по осям 1 и 4. Выборку под усиление производить на месте монтажа.

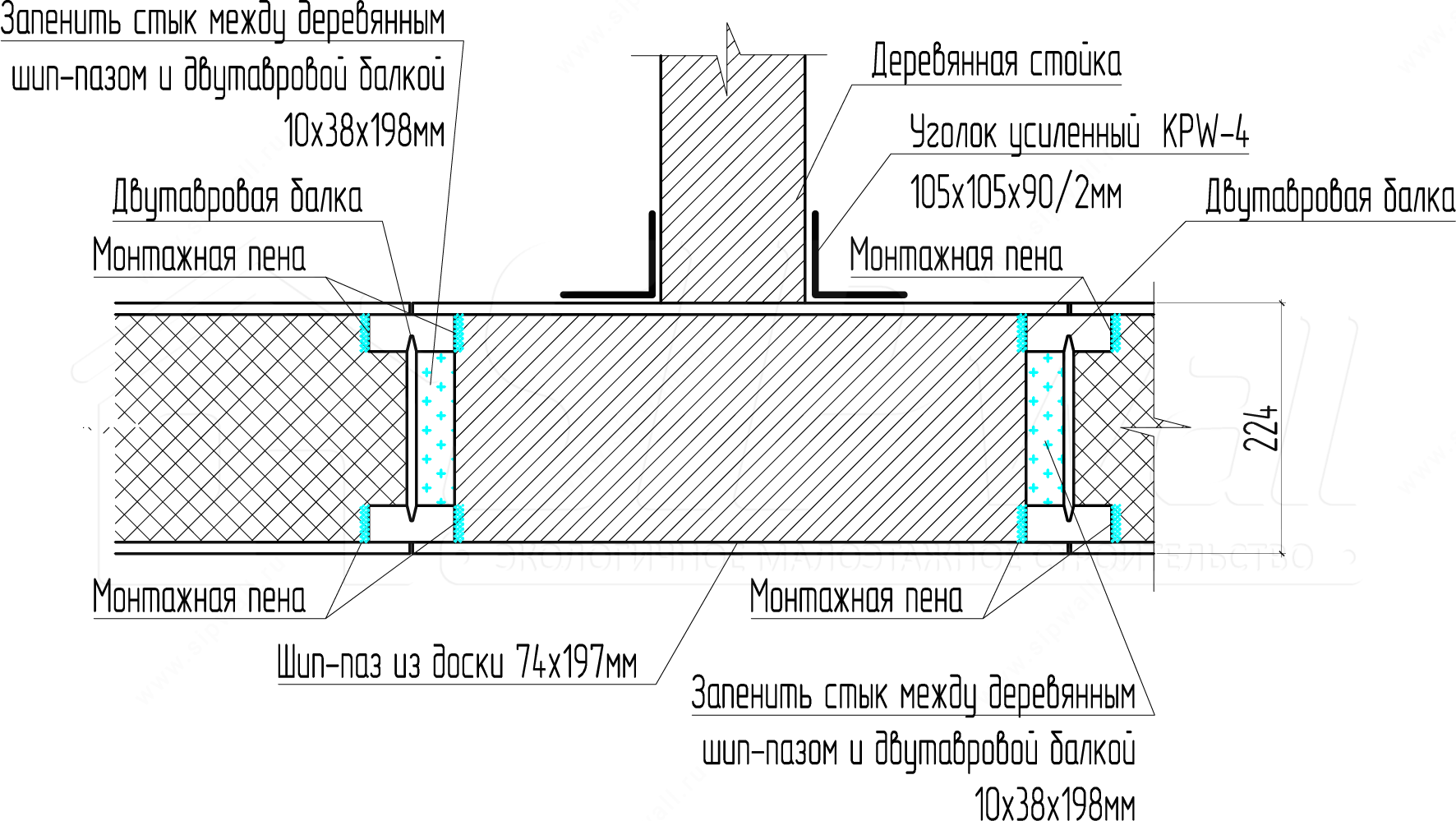

Узел 3
Узел 4

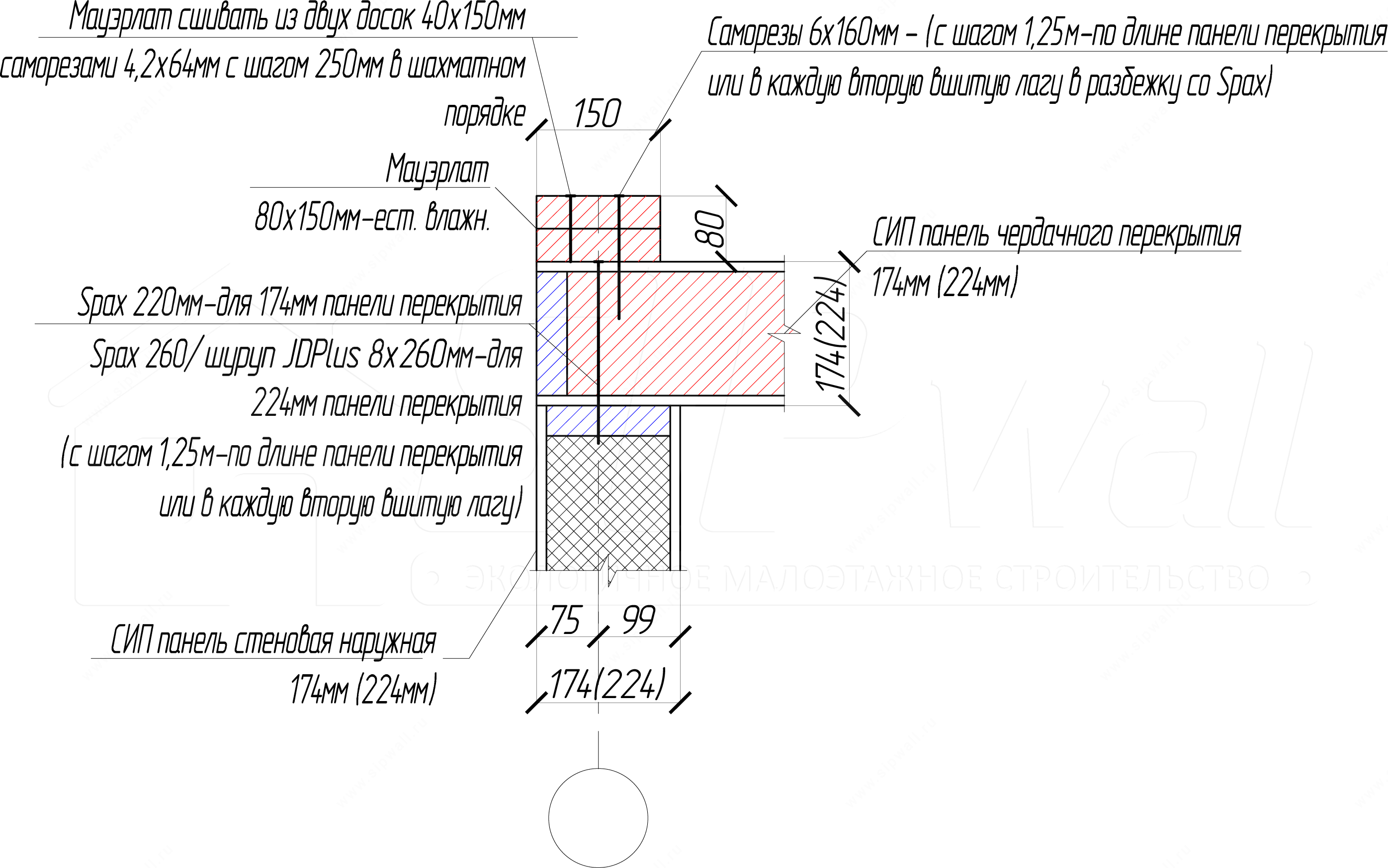

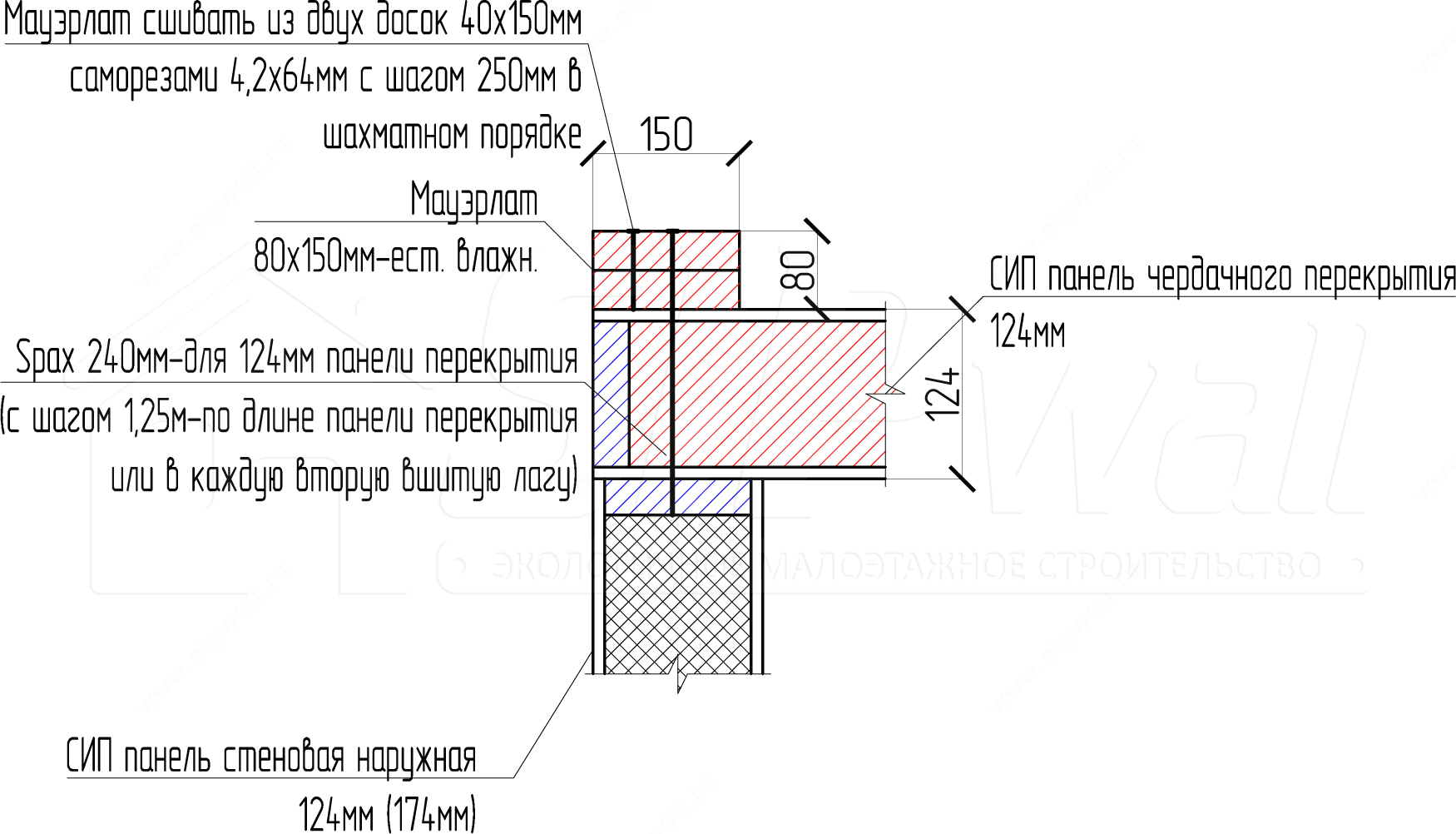

3. Устройство чердачного перекрытия из СИП панелей
Примечание: лаги для панелей 224 мм сшиваются из двух досок 37 × 197 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.

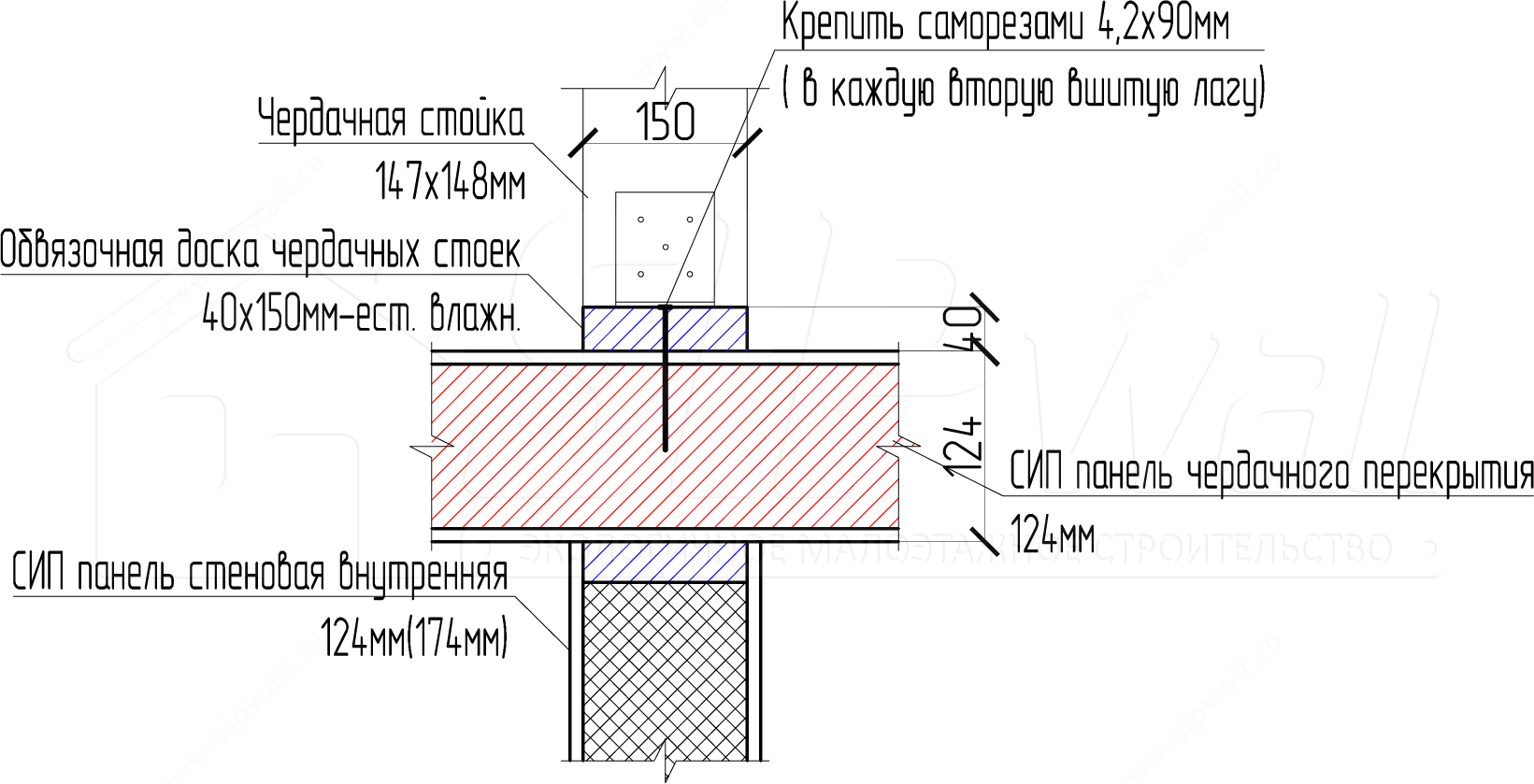

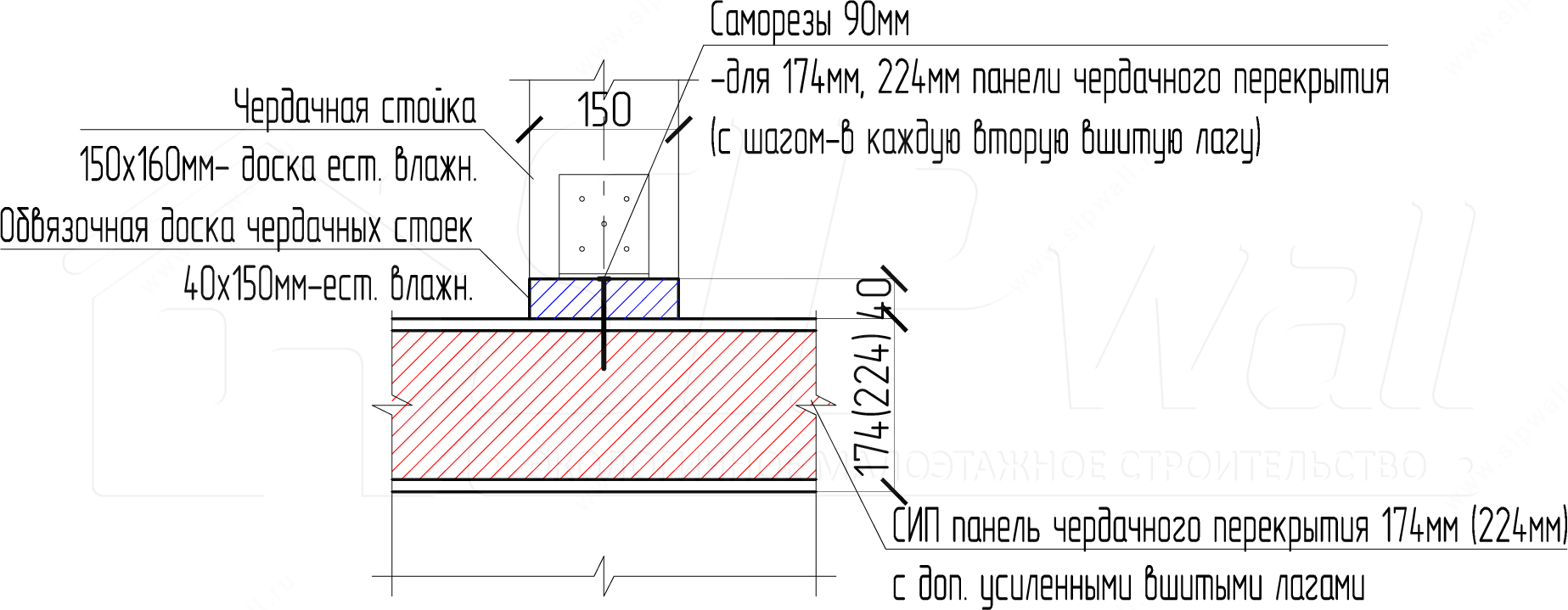

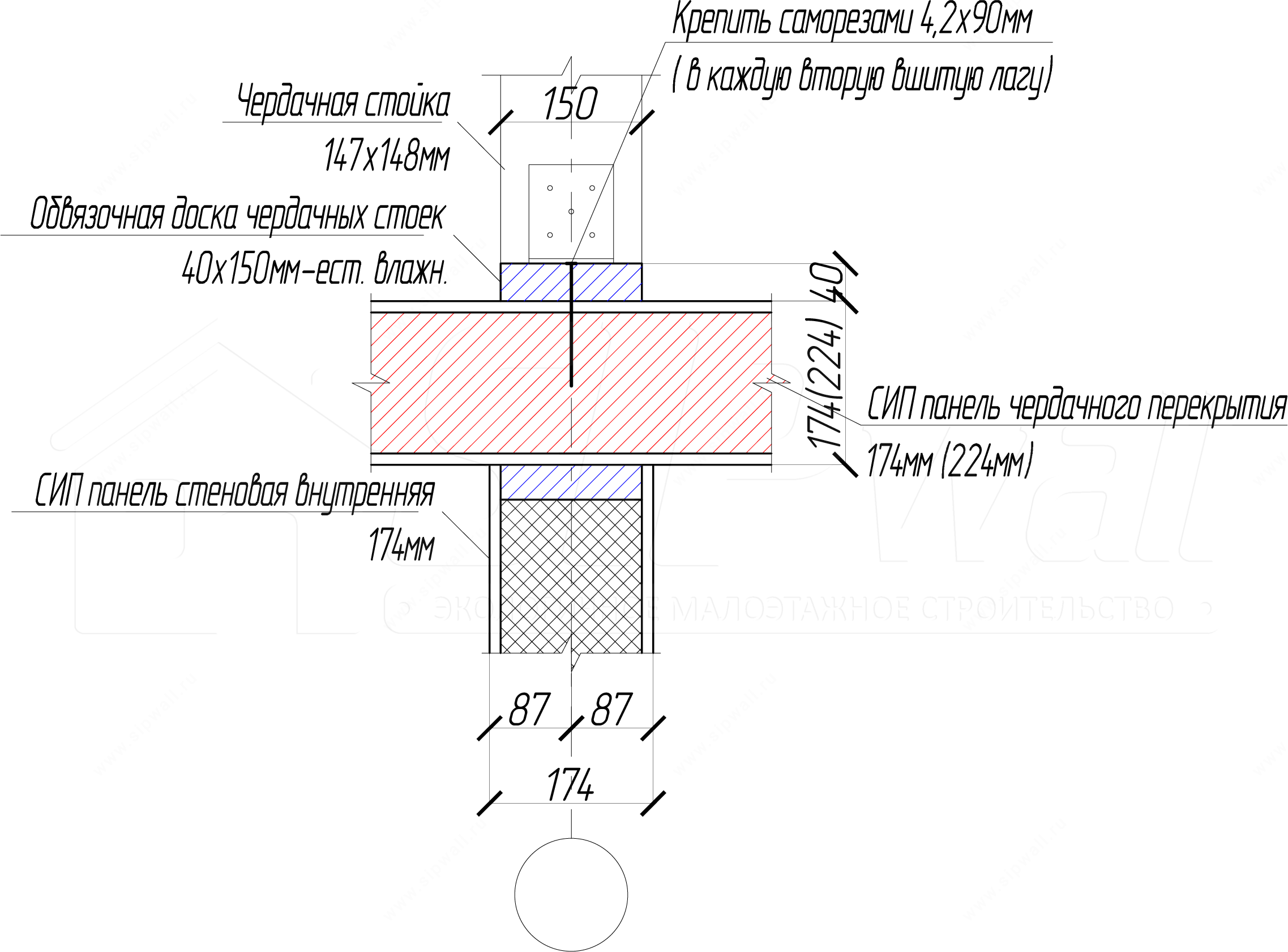

Устройство чердачного перекрытия из СИП панелей (стык опирания чердачной стойки через обвязочную доску на перекрытие)
Примечание: лаги для панелей 224 мм сшиваются из двух досок 37 × 197 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.

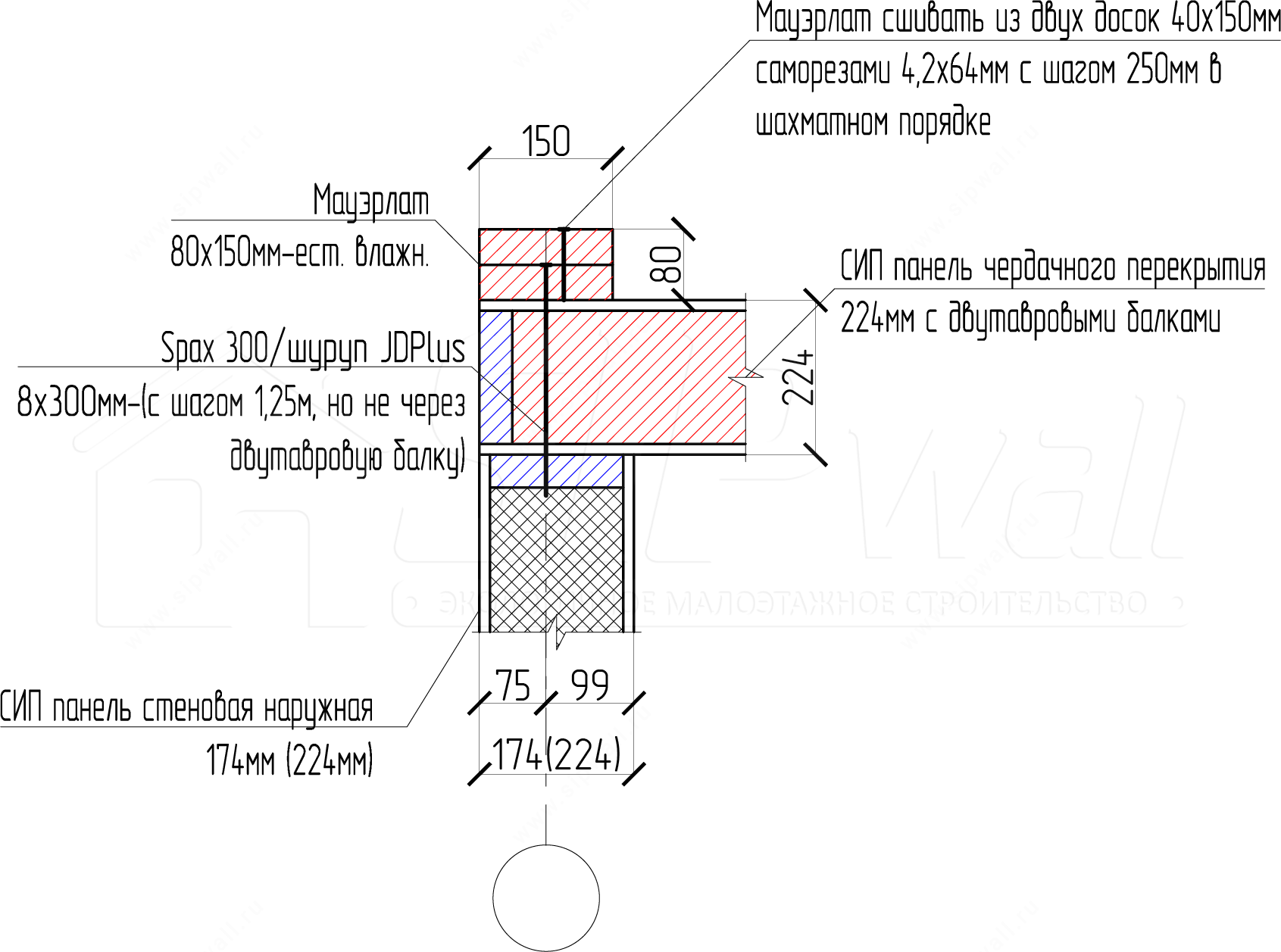

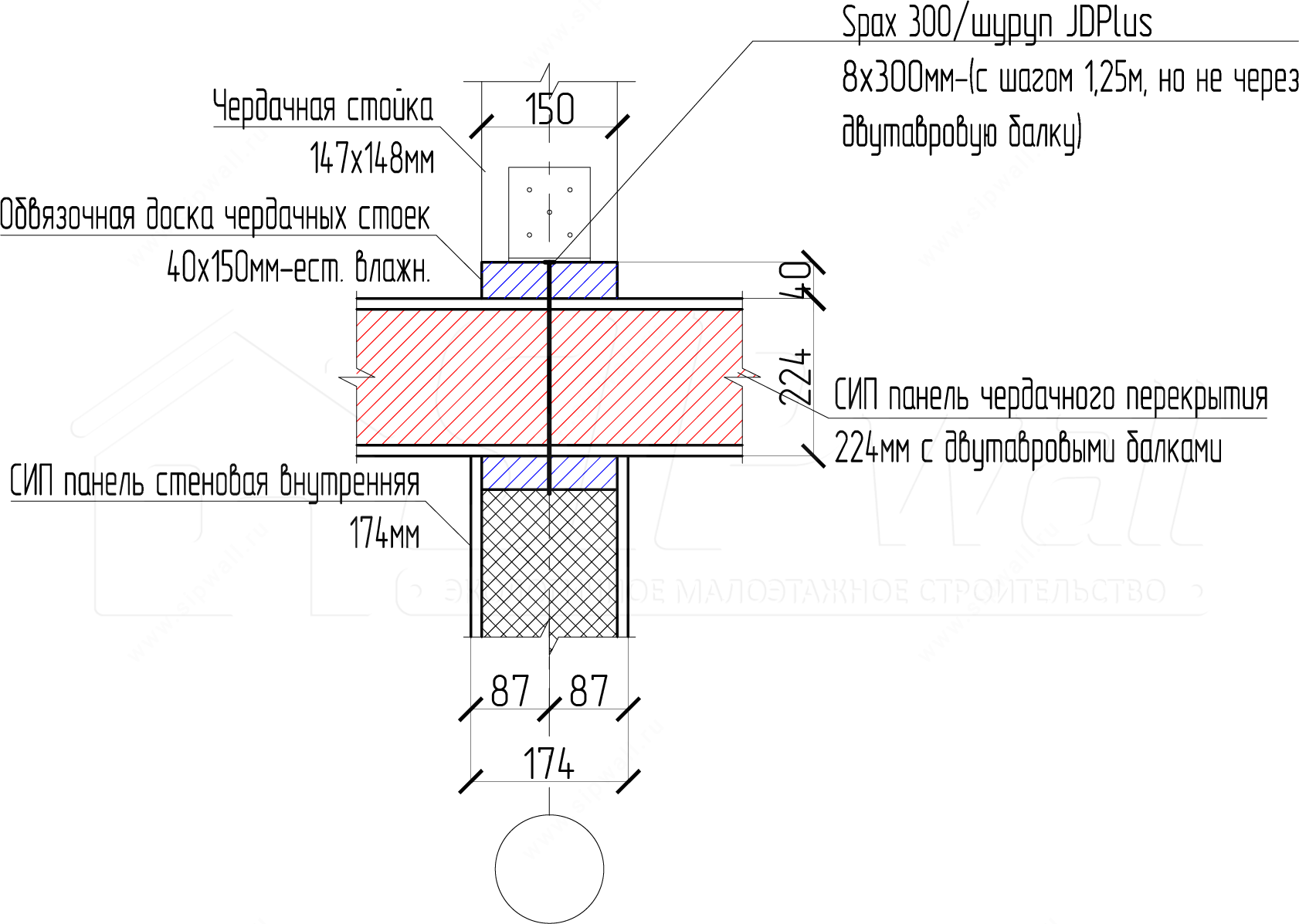

4. Устройство чердачного перекрытия из СИП панелей с двутавровыми балками
Примечание: максимальный пролет для СИП-перекрытий с двутавровыми балками – 4000 мм.

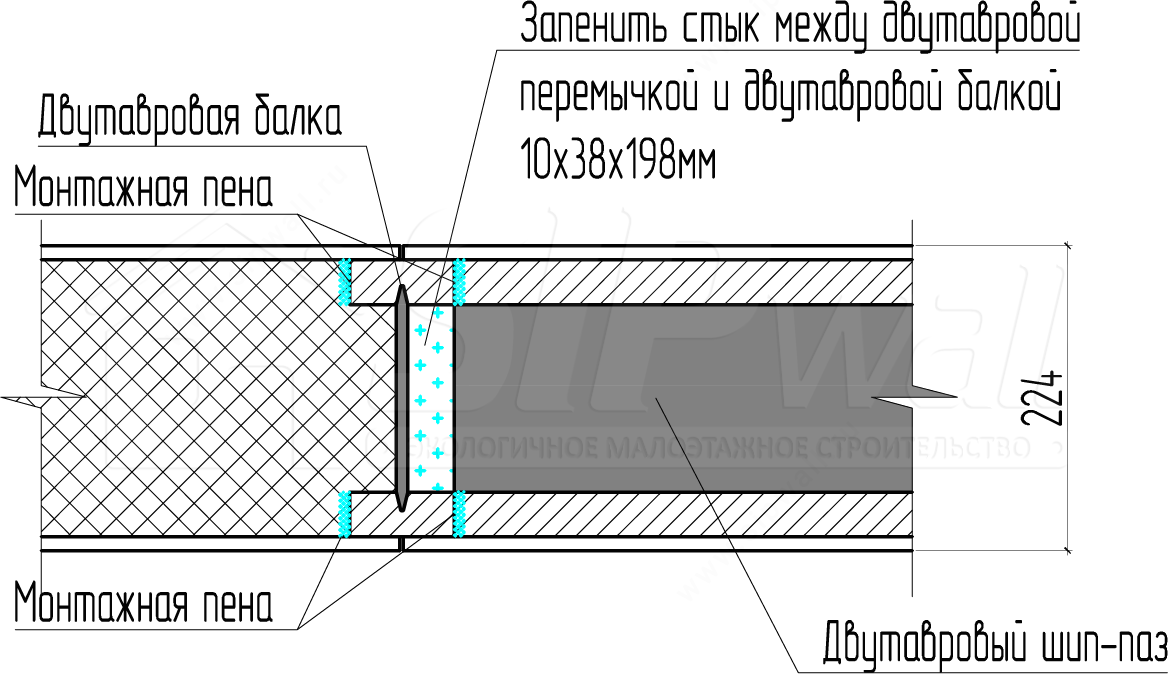

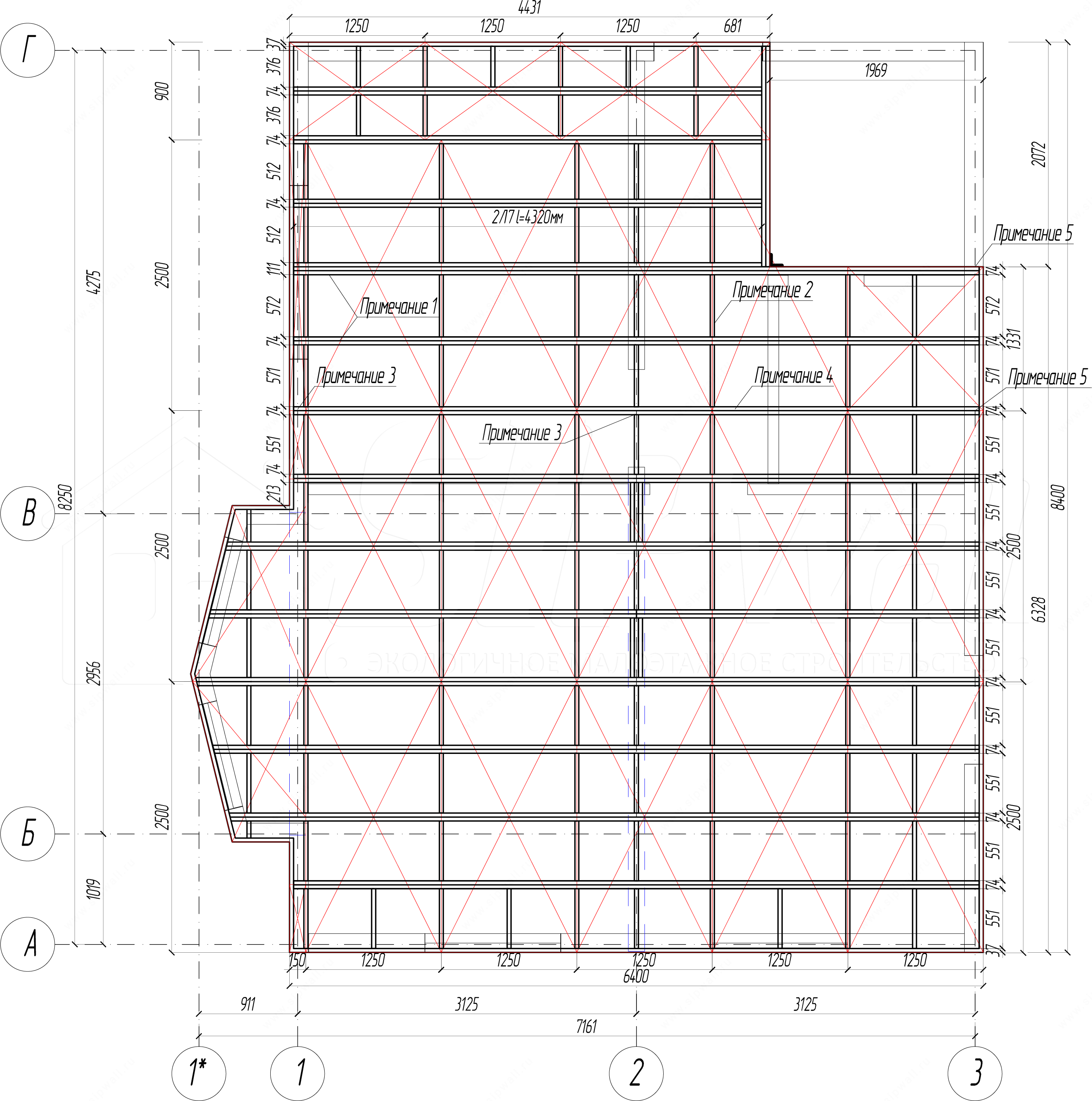

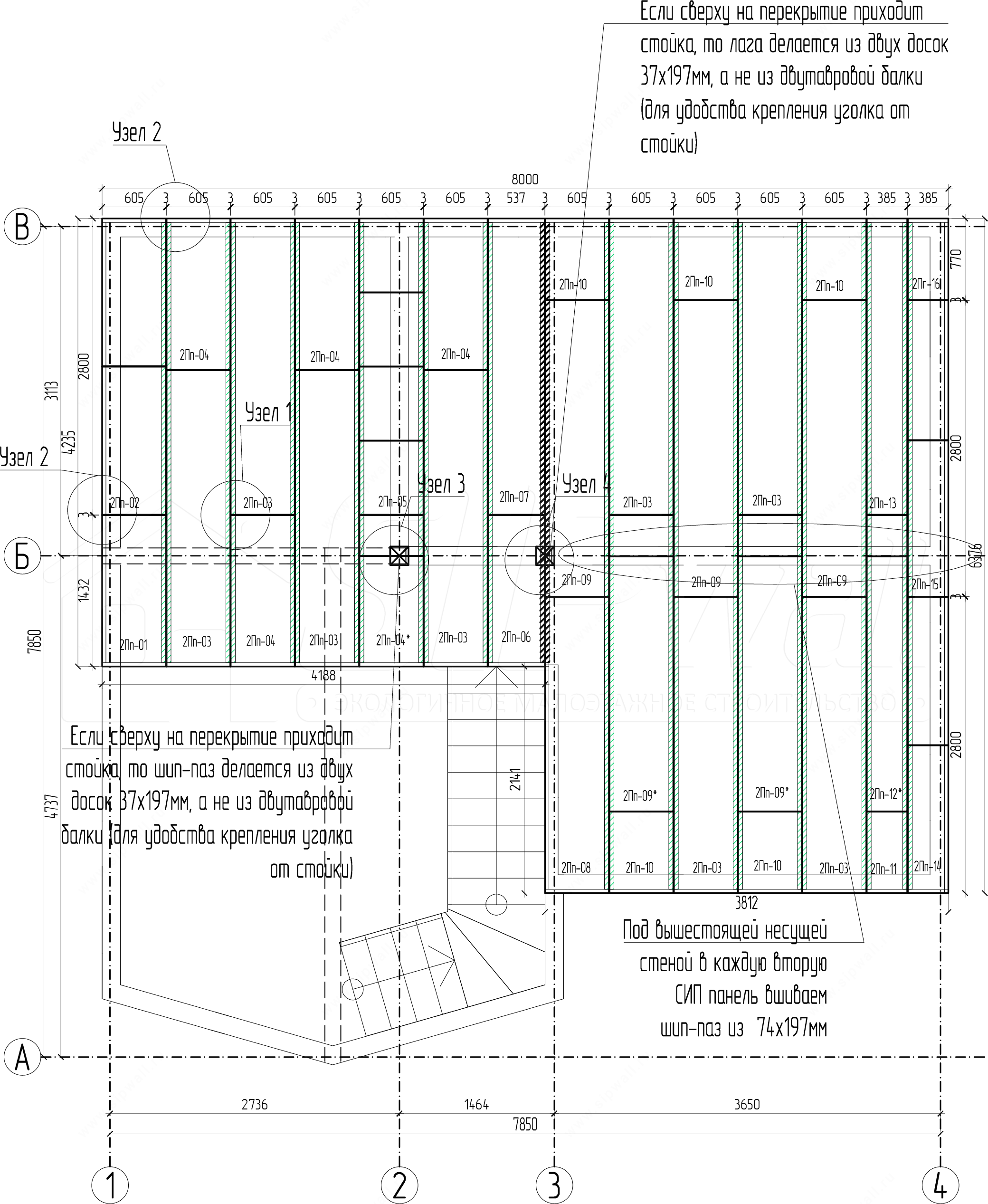

Устройство усиления чердачного перекрытия из СИП панелей с двутавровыми балками
Узел 1
Узел 2 (применять по всему периметру наружных стен через одну лагу)
Примечание: выполнять через одну лагу по осям А и В, и в каждый шип-паз по осям 1 и 4. Выборку под усиление производить на месте монтажа.
Узел 3
Узел 4
Примечание: возможны иные способы усиления конструкции, которые будут прописаны в конструктивной документации.
5. Устройство каркасного перекрытия из 147-го бруса (невшитое)
Примечание. 1. Настил из ОСП крепить с помощью саморезов 3,5 × 41 мм (54 шт. на лист ОСП). 2. Перемычки крепить с помощью саморезов 4,2 × 90 мм по 4 шт. на перемычку. 3. Деревянные лаги крепят на опоре саморезами 6 × 80 мм по 3 шт. на узел. 4. Деревянные лаги сшивать по длине на опоре с помощью металлических пластин 100 × 300 мм и саморезов 3,5 × 41 мм (10 шт. на пластину). 5. Нижнюю обвязку стен второго этажа крепить к межэтажному перекрытию и верхнему обвязочному брусу несущих стен первого этажа с помощью саморезов JD plus 8 × 260 мм или их аналогов через одну лагу.

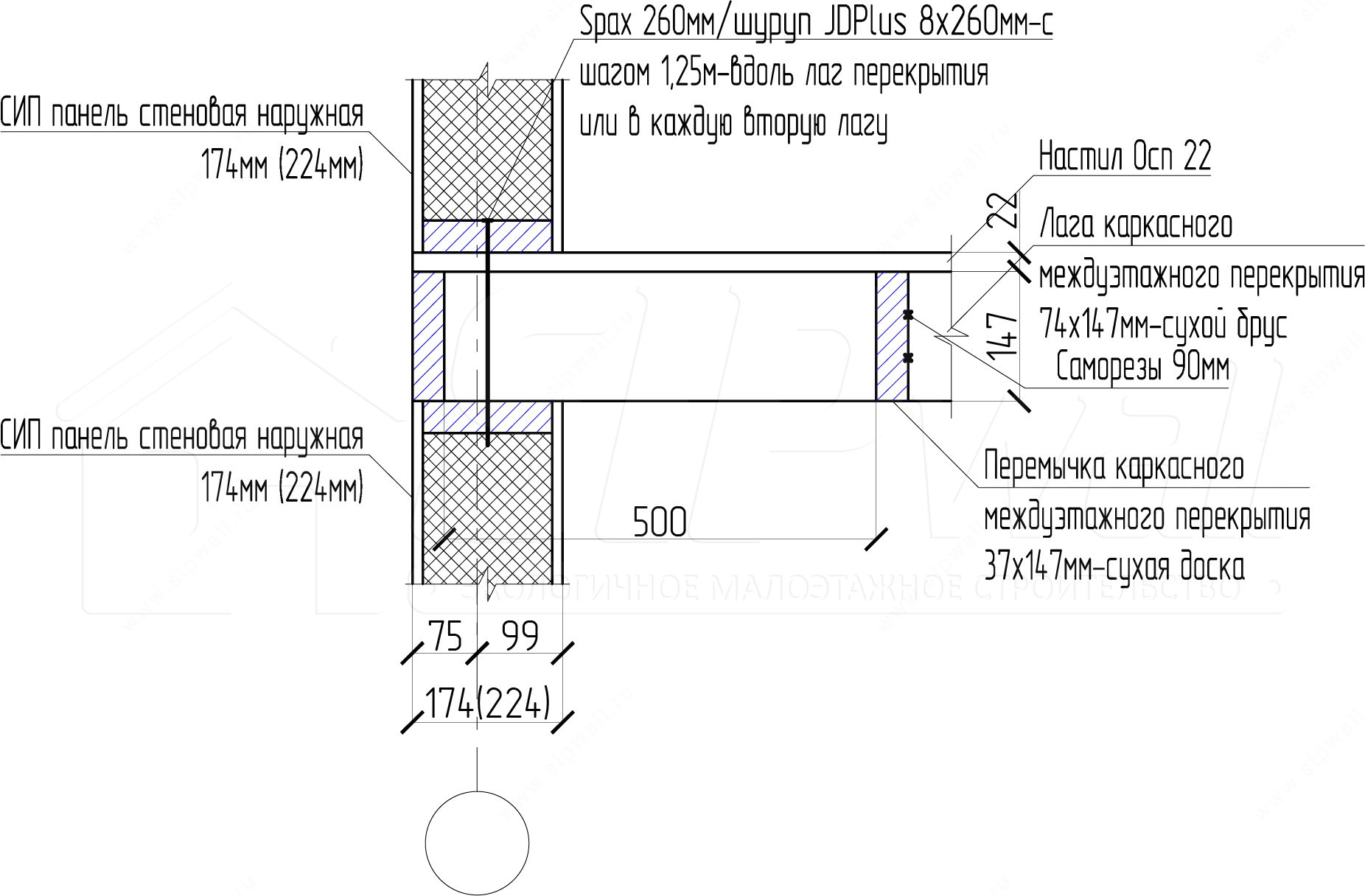

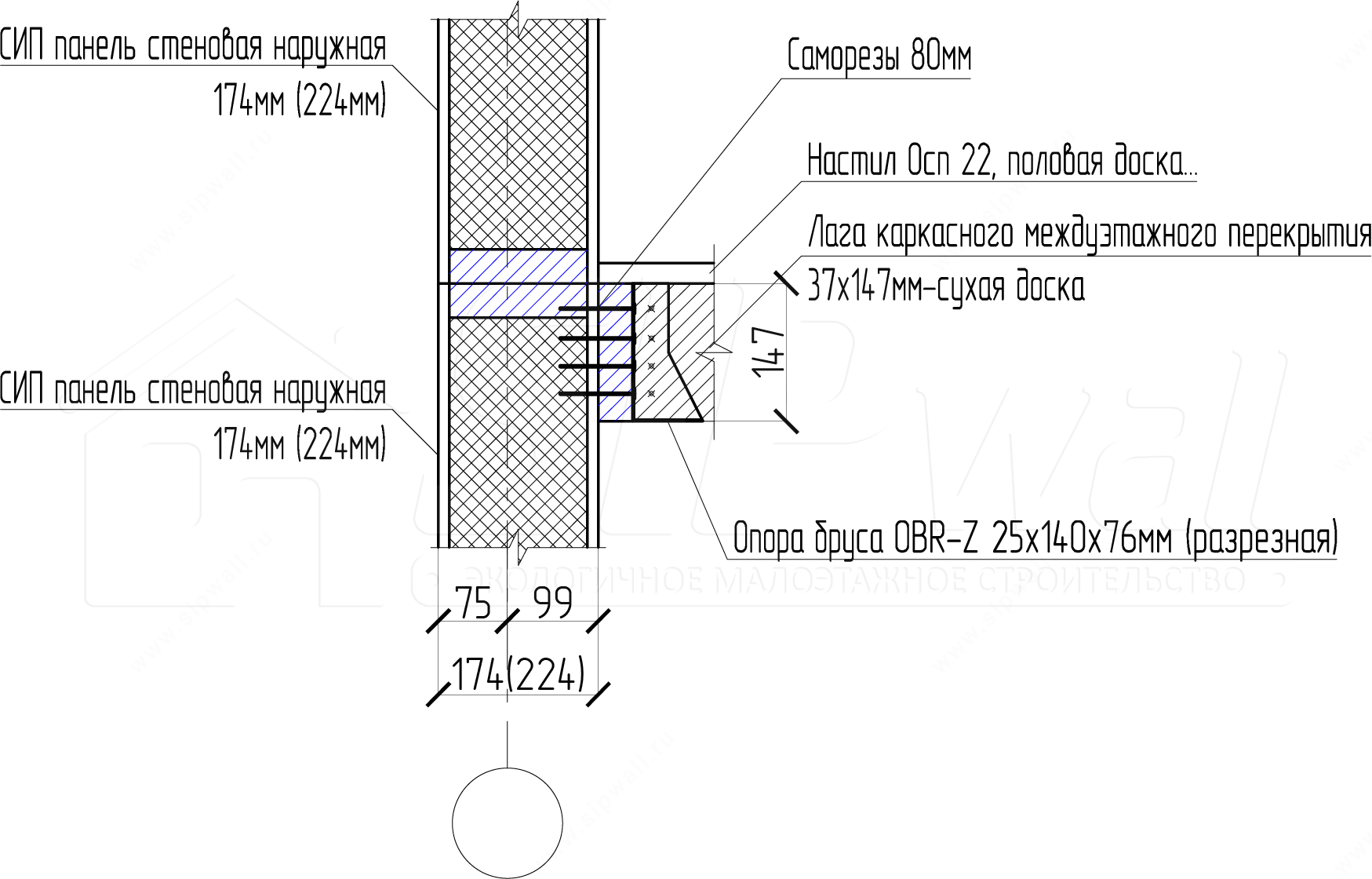

Устройство каркасного междуэтажного перекрытия из бруса 74 × 147 мм (невшитое)

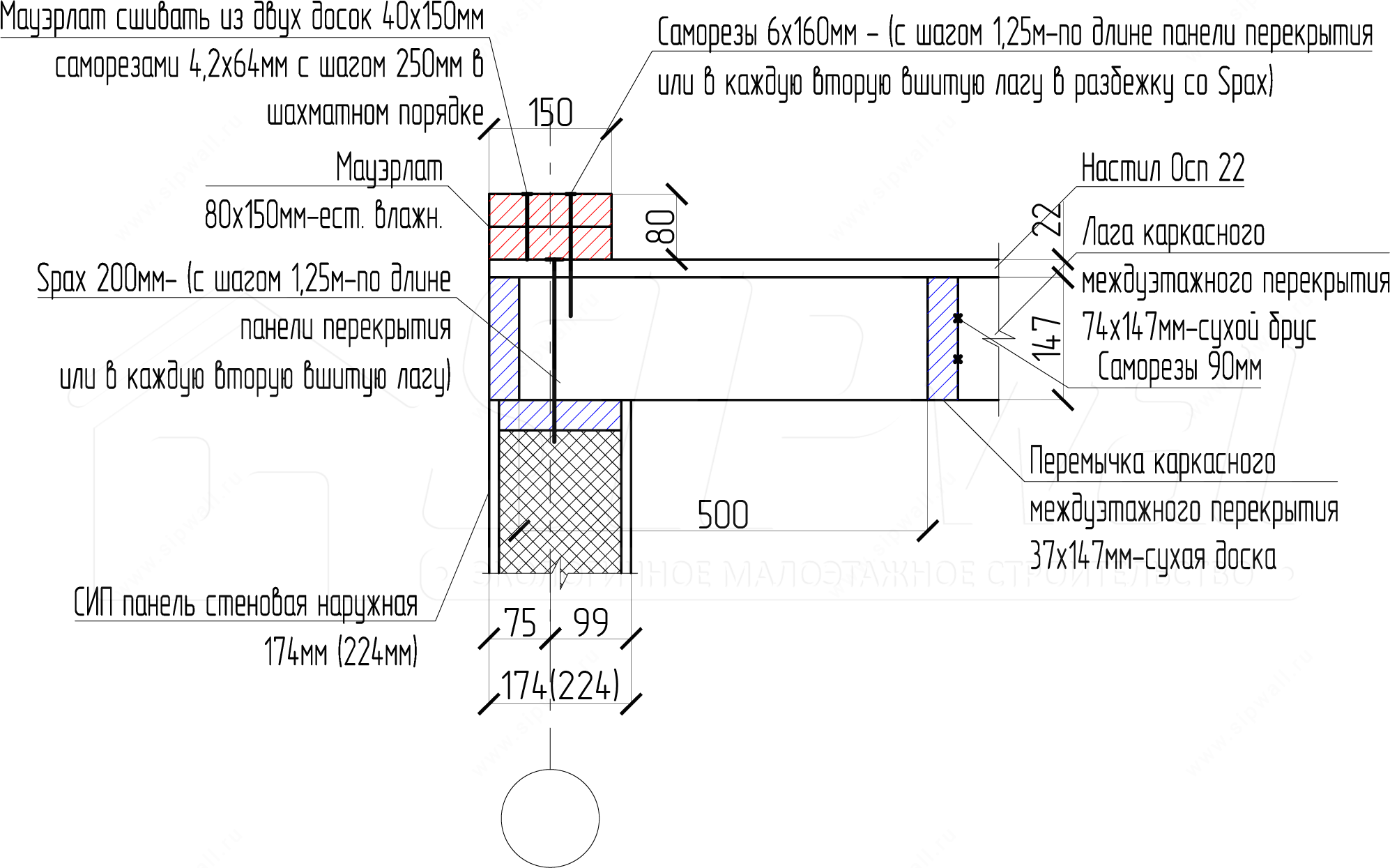

Устройство каркасного чердачного перекрытия из бруса 74 × 147 мм (невшитое)

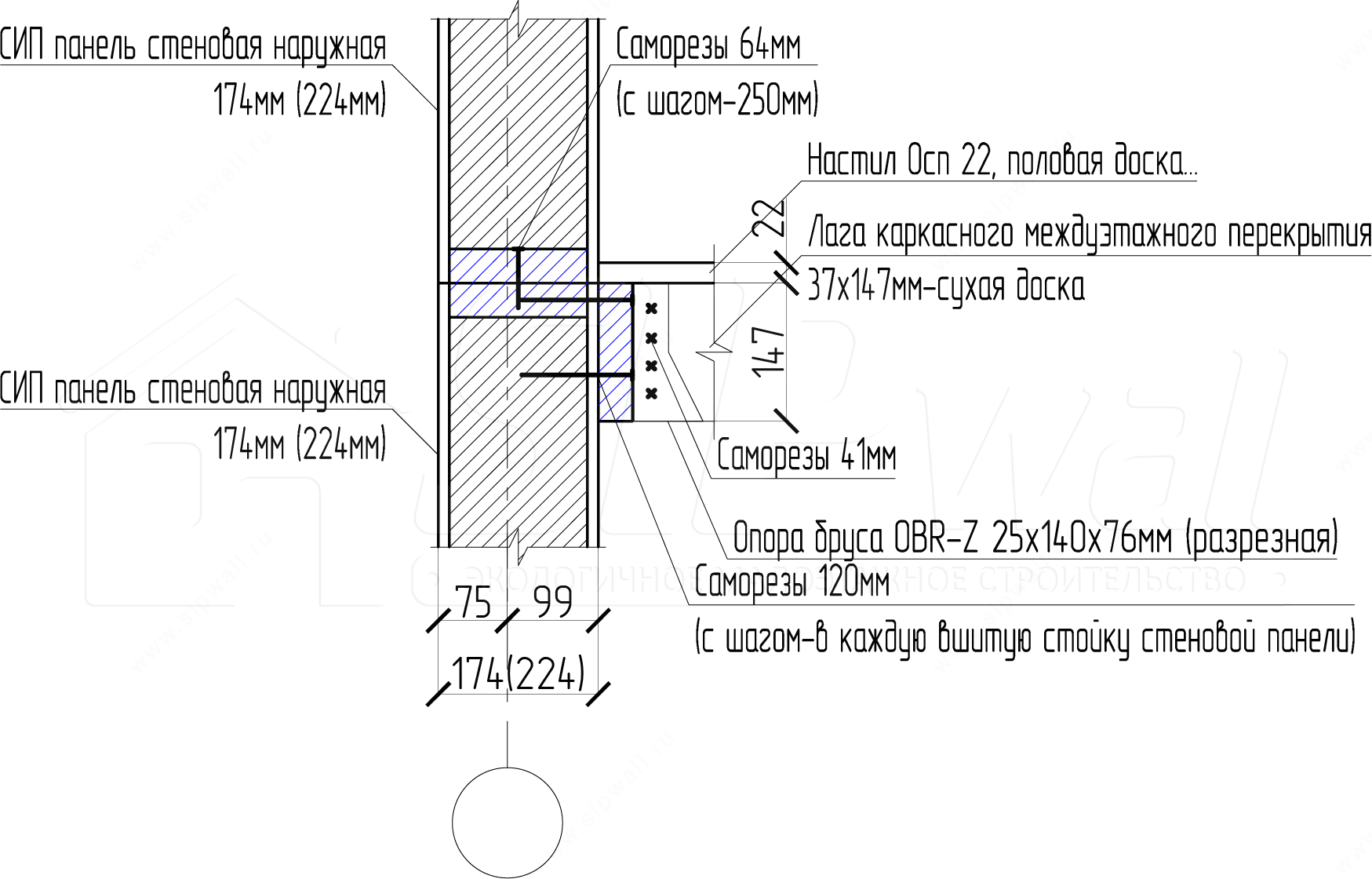

6. Устройство каркасного перекрытия из 147-го бруса (вшитое)

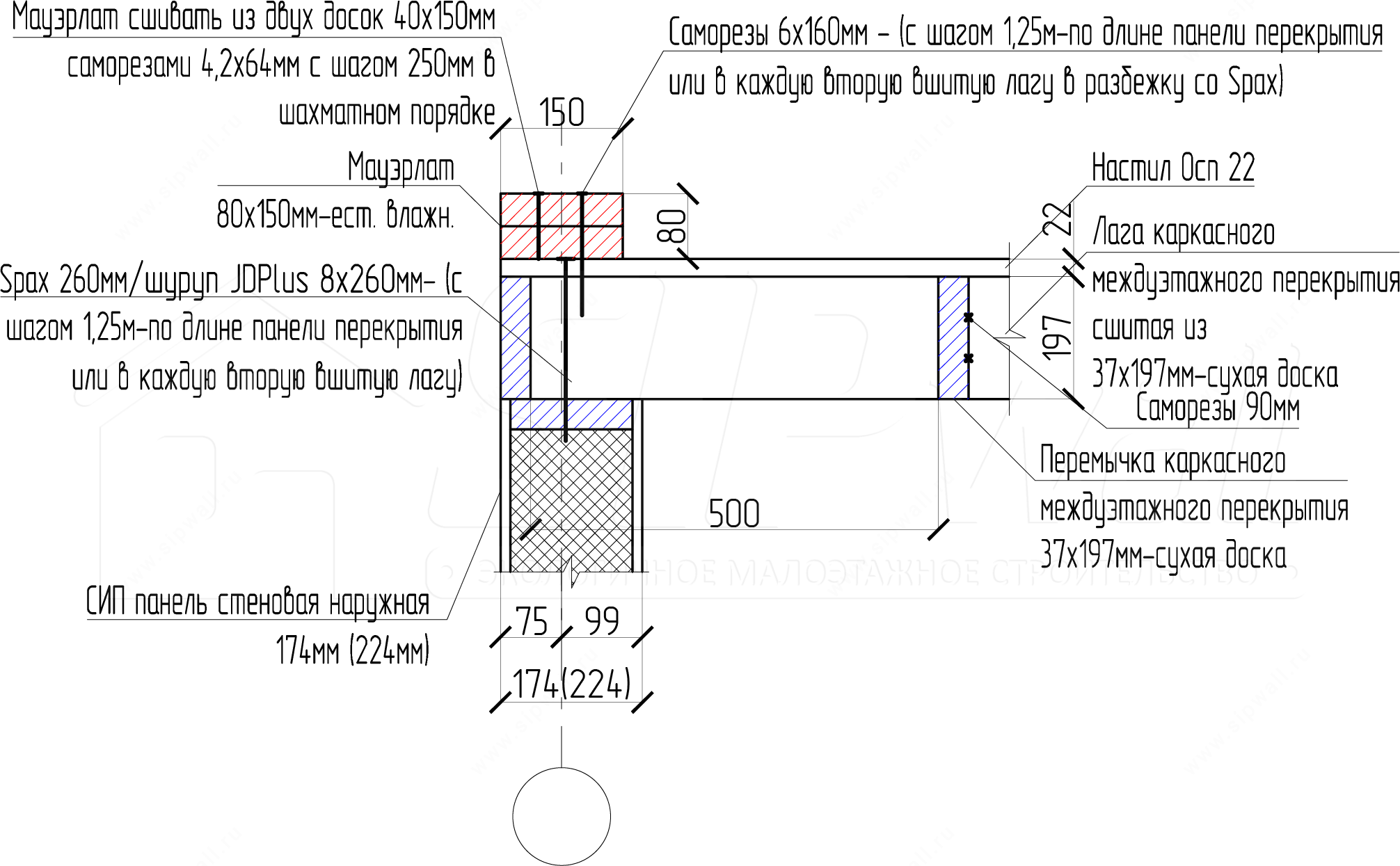

7. Устройство каркасного перекрытия из 197-й доски (невшитое)
Примечание. 1. Настил из ОСП крепить с помощью саморезов 3,5 × 41 мм (54 шт. на лист ОСП). 2. Перемычки крепить с помощью саморезов 4,2 × 90 мм по 4 шт. на перемычку. 3. Деревянные лаги крепят на опоре саморезами 6 × 80 мм по 3 шт. на узел. 4. Деревянные лаги сшивать из доски 37 × 197 мм саморезами 4,2 × 64 мм в шахматном порядке с шагом 250 мм. 5. Нижнюю обвязку стен второго этажа крепить к межэтажному перекрытию и верхнему обвязочному брусу несущих стен первого этажа с помощью саморезов JD plus 8 × 300 мм или их аналогов через одну лагу.

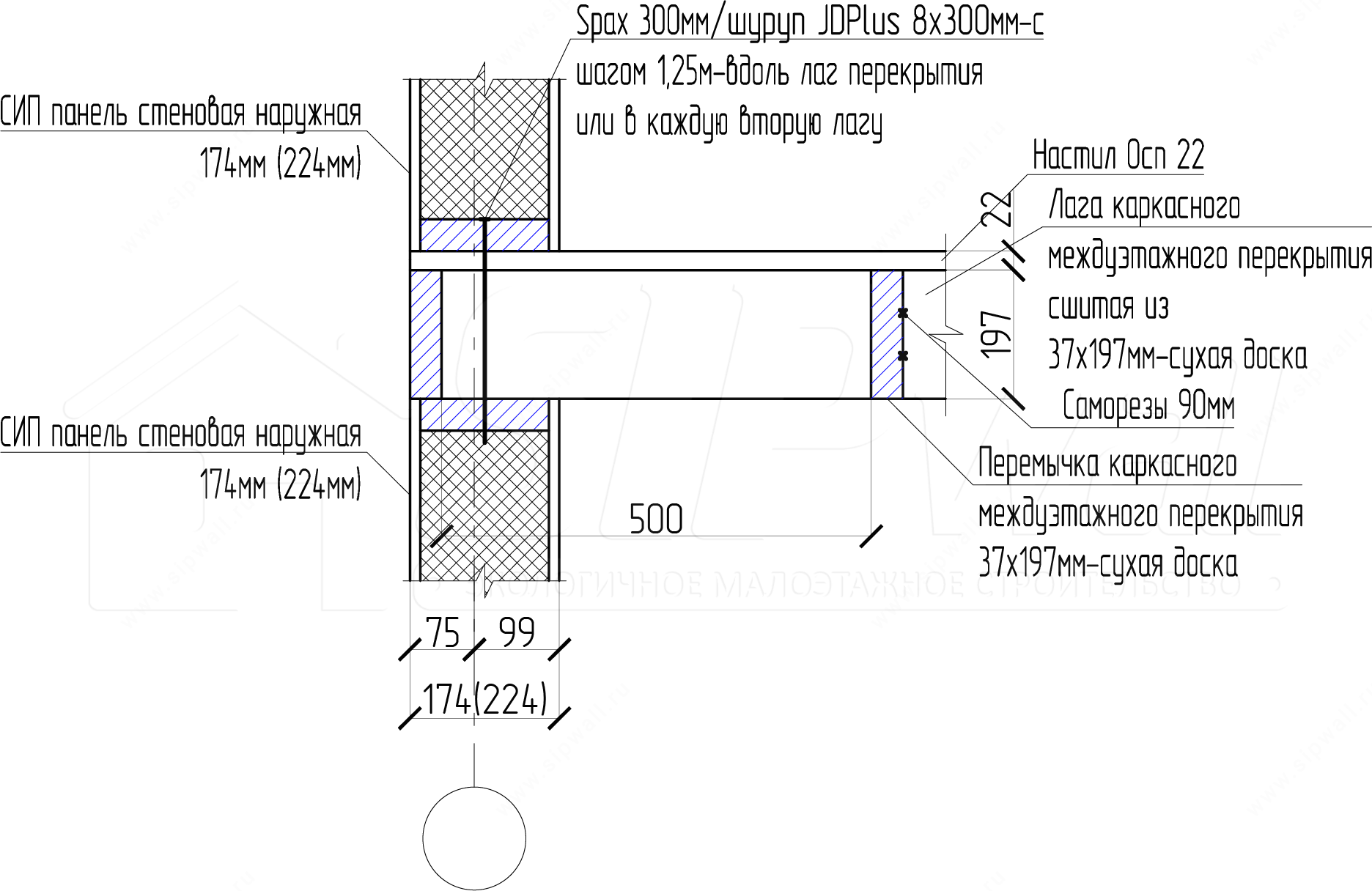

Устройство каркасного междуэтажного перекрытия из доски 37 × 197 мм (невшитое)
Устройство каркасного чердачного перекрытия из доски 37 × 197 мм (невшитое)
