1. Таблица максимальных пролетов для СИП-перекрытий
| Максимальный пролёт, мм | Шаг лаг, мм | Сечение лаг, мм | Нагрузка, кг/м² | Перекрытие толщиной, мм |
|---|---|---|---|---|
| 2100 | 620 | 74 × 97 | 250 | 124 |
| 1700 | 1250 | 74 × 97 | 250 | 124 |
| 3300 | 620 | 74 × 147 | 250 | 174 |
| 2650 | 1250 | 74 × 147 | 250 | 174 |
| 4500 | 620 | 74 × 197 | 250 | 224 |
| 3500 | 1250 | 74 × 197 | 250 | 224 |
При эксплуатации перекрытий Дома необходимо руководствоваться следующими требованиями: без специально разработанного проекта, согласованного с нашей компанией: не организовывать проемы в перекрытиях; не выполнять проходы коммуникаций через перекрытия; не нарушать целостность пароизоляционной и гидроизоляционной пленок в перекрытиях над техподпольем, холодным подвалом, под холодным чердаком; не допускать намокания и переувлажнения утеплителя перекрытий; не нарушать гидроизоляционные покрытия на балконах, террасах, в санузлах, в том числе в местах примыкания гидроизоляционного покрытия к дверным коробкам, стенам, перегородкам.
Несоблюдение перечисленных требований может привести к снижению несущей способности перекрытий, потере звукоизоляционных свойств и протечкам дождевой воды.

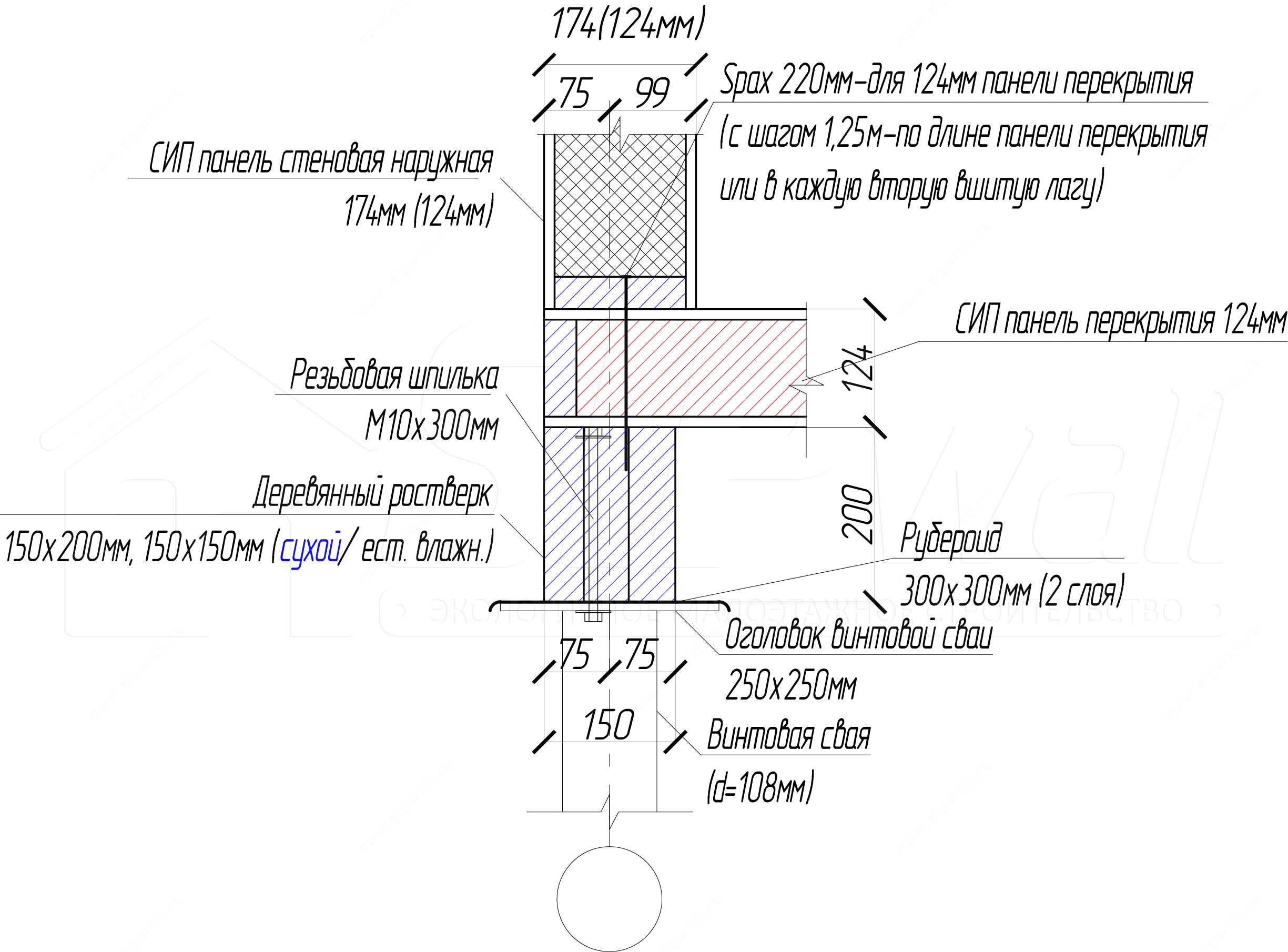

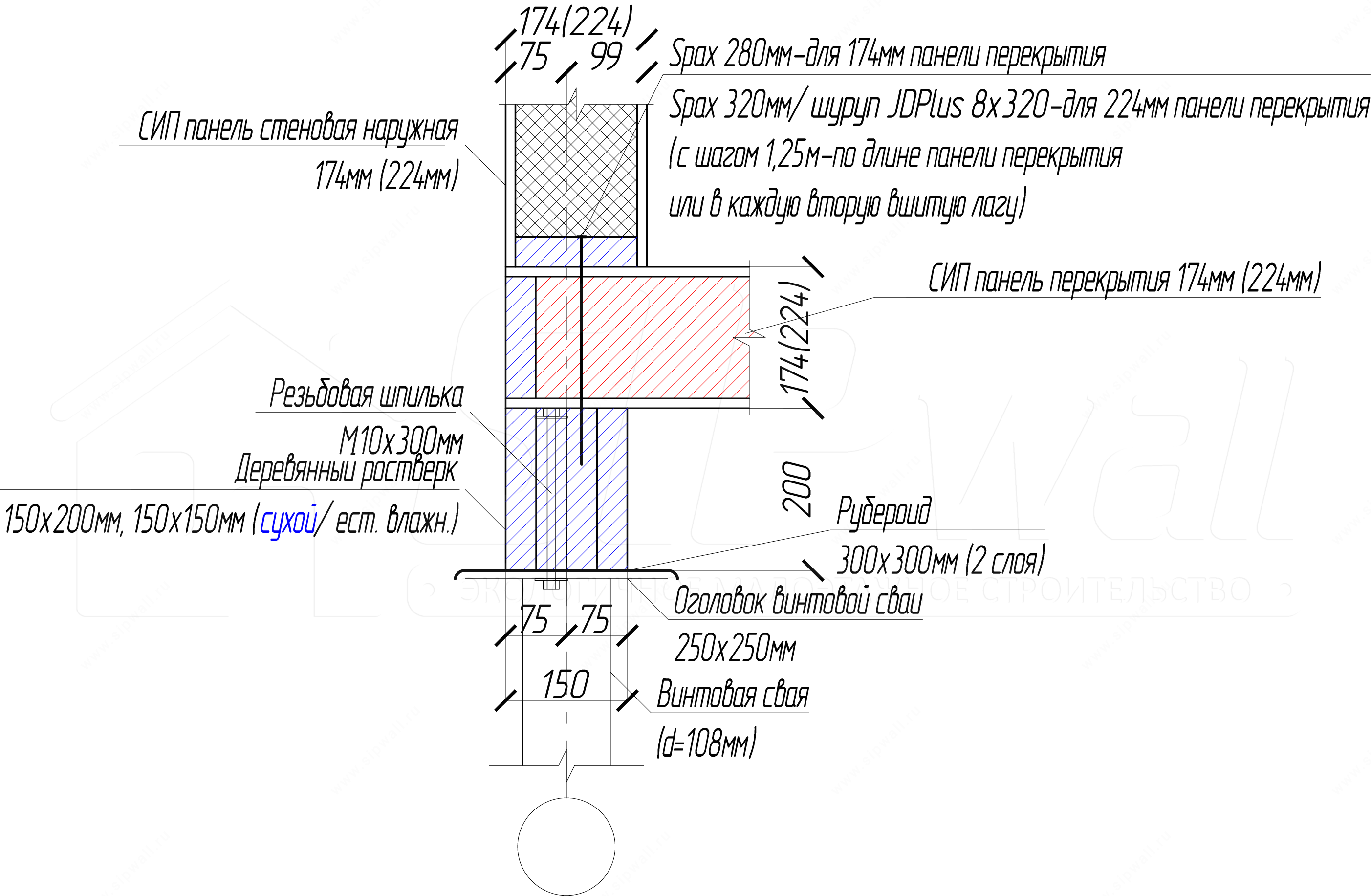

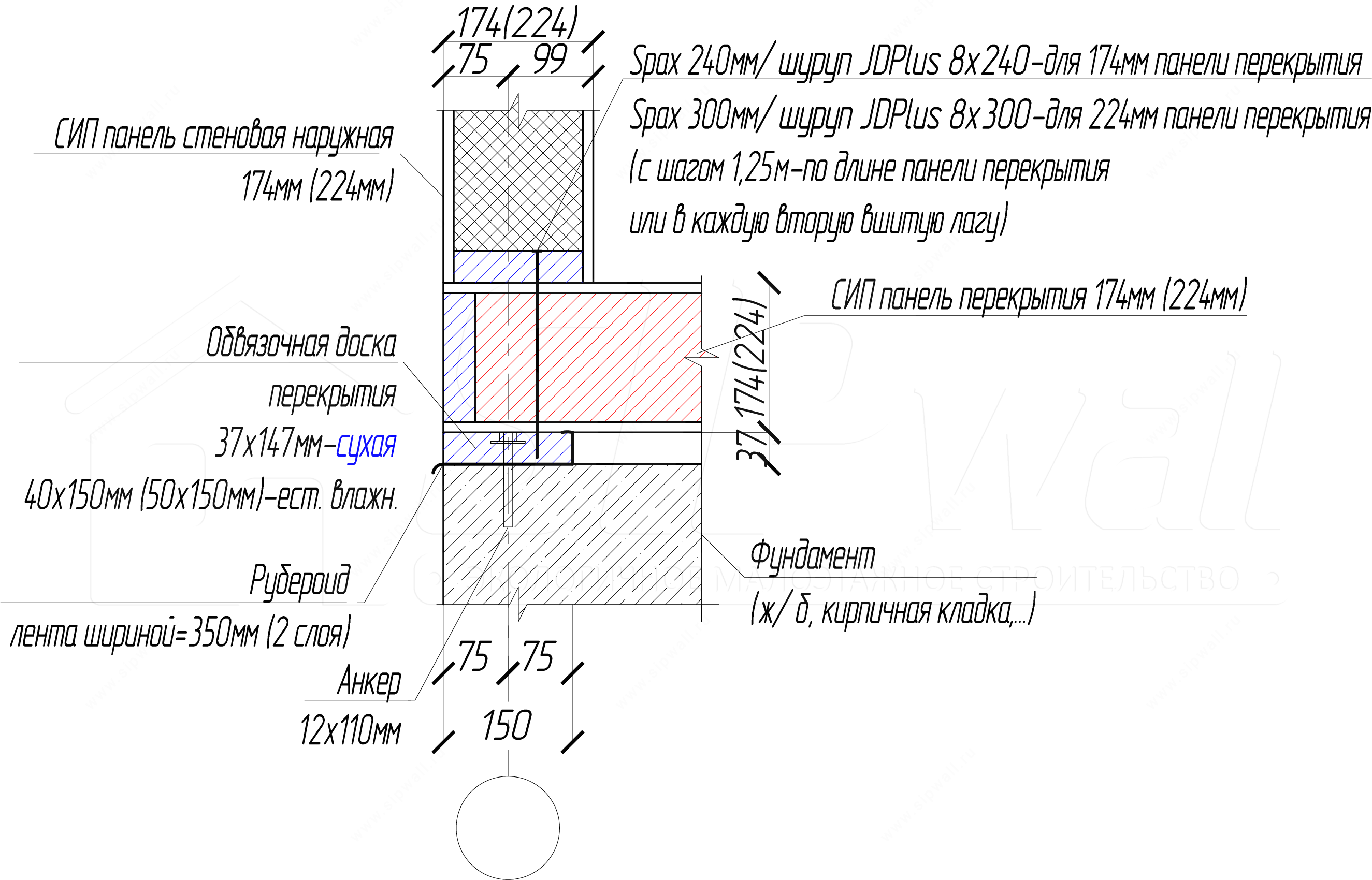

2. Устройство СИП-перекрытия на деревянном ростверке
лаги для панелей 224 мм сшиваются из двух досок 37 × 197 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.

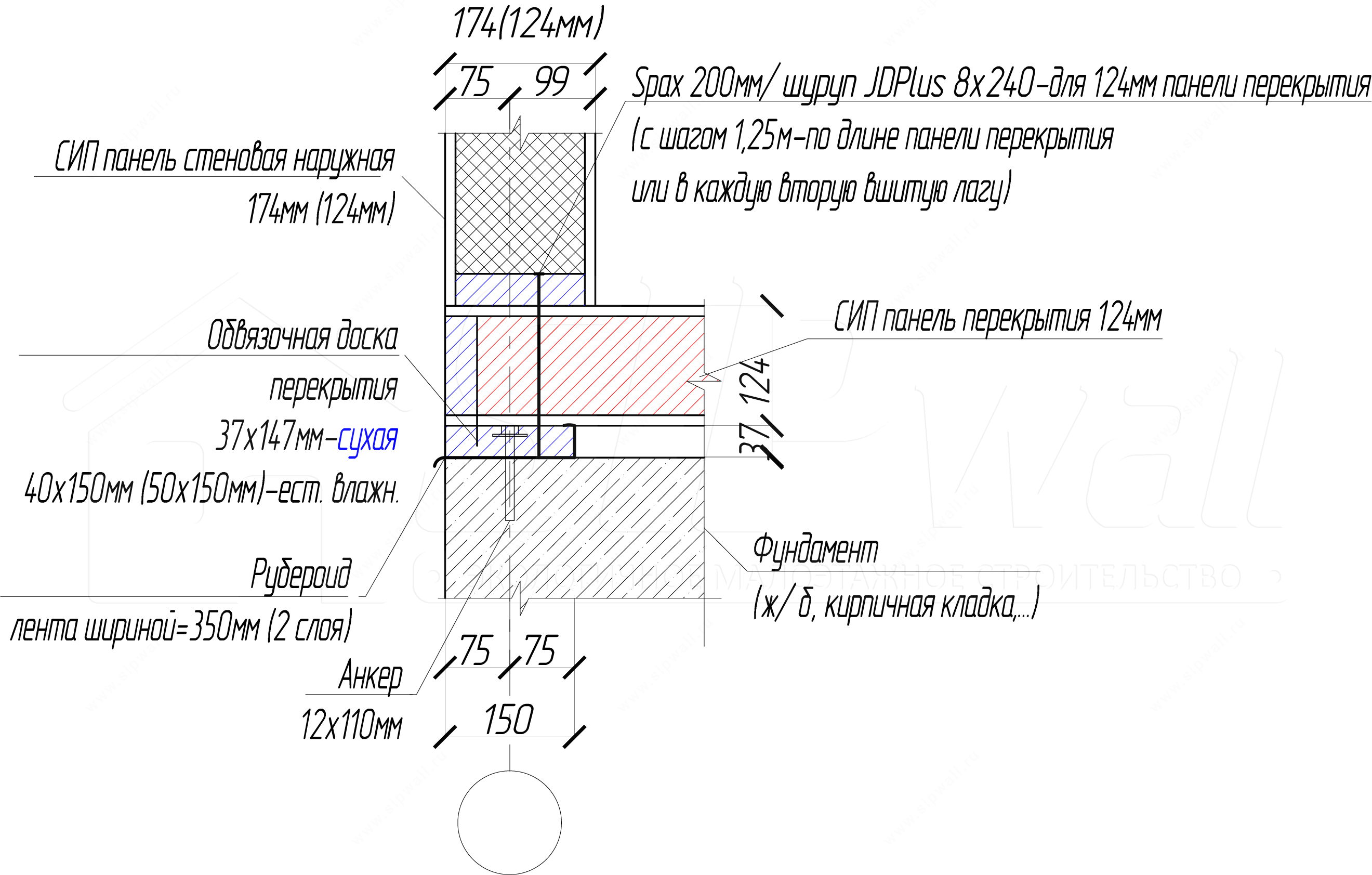

3. Устройство СИП-перекрытия на ж/б фундаменте
лаги для панелей 224 мм сшиваются из двух досок 37 × 97 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.

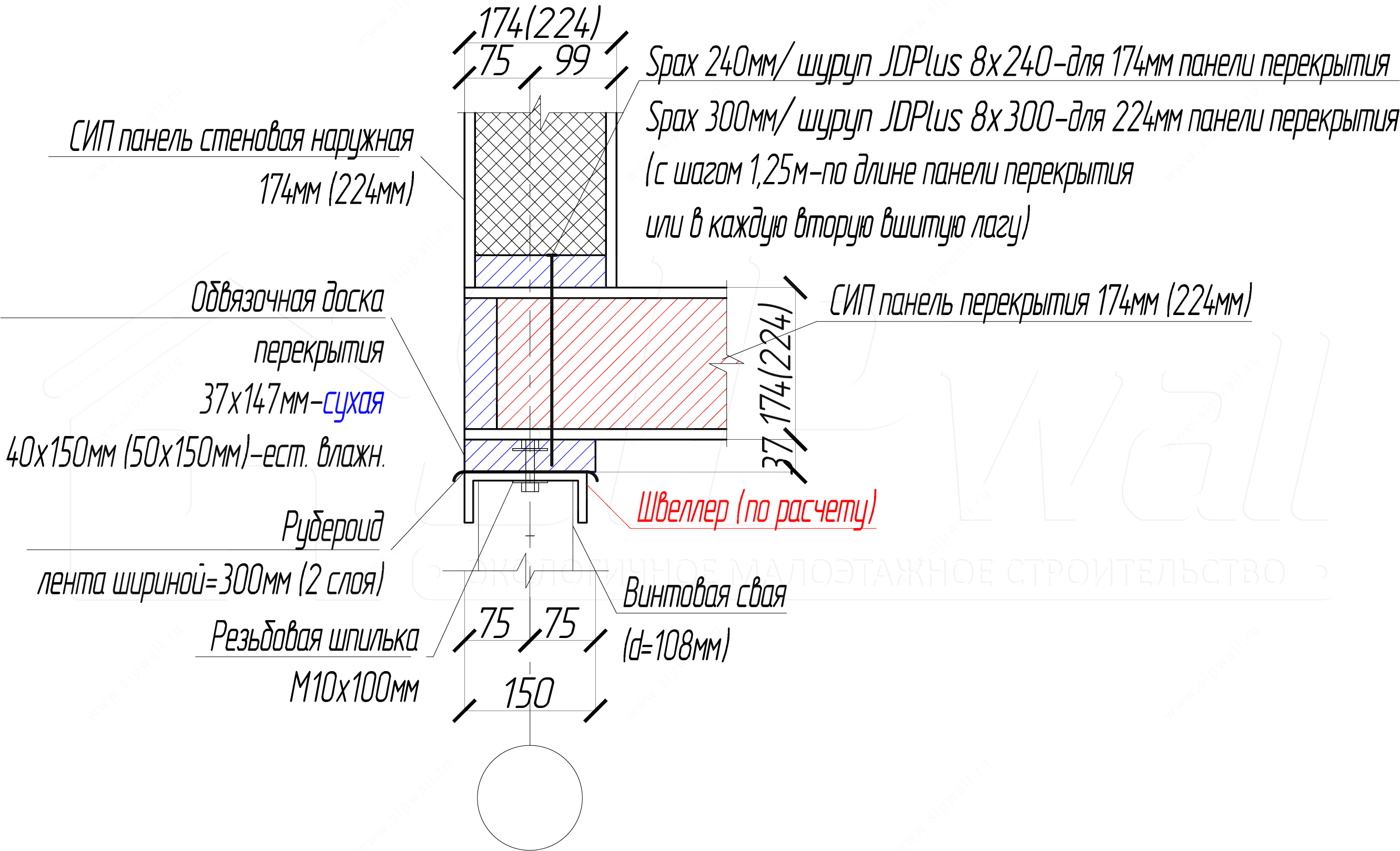

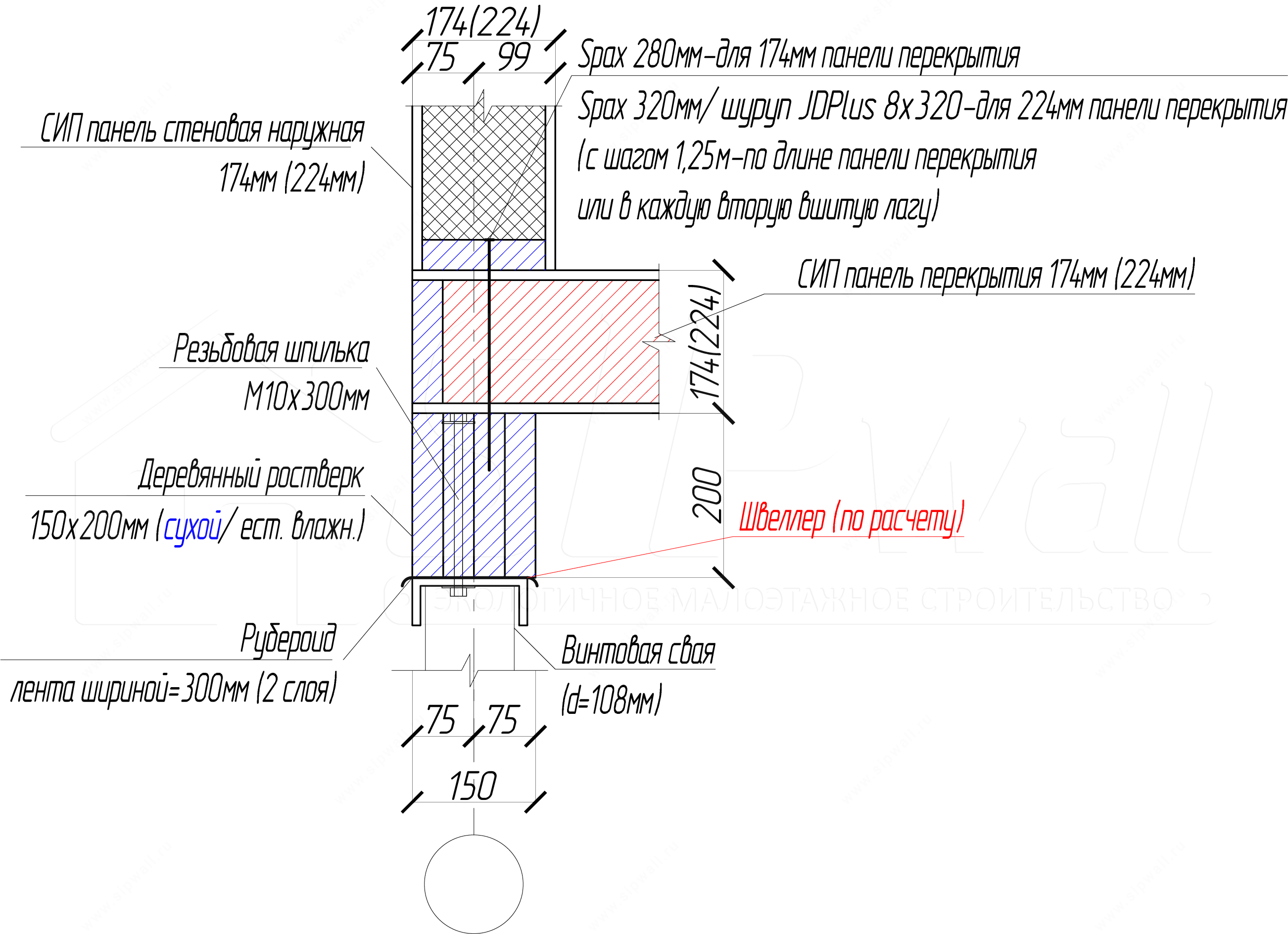

4. Устройство перекрытия из СИП панелей на деревянном ростверке с обвязкой свай швеллером
5. Устройство СИП-перекрытия через опорную доску с обвязкой свай швеллером
лаги для панелей 224 мм сшиваются из двух досок 37 × 197 мм с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 250 мм.

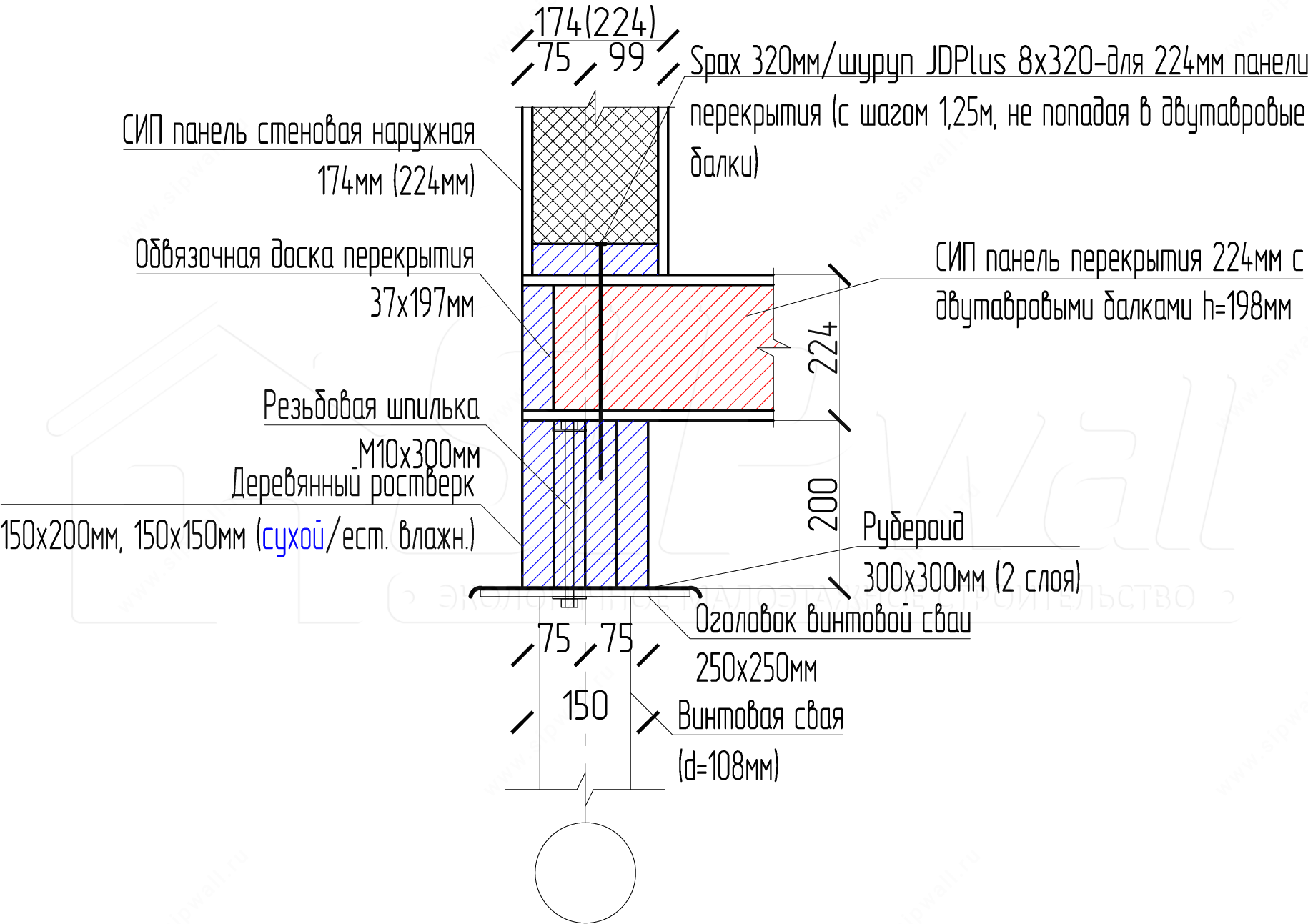

6. Устройство СИП-перекрытия с двутавровыми балками на деревянном ростверке

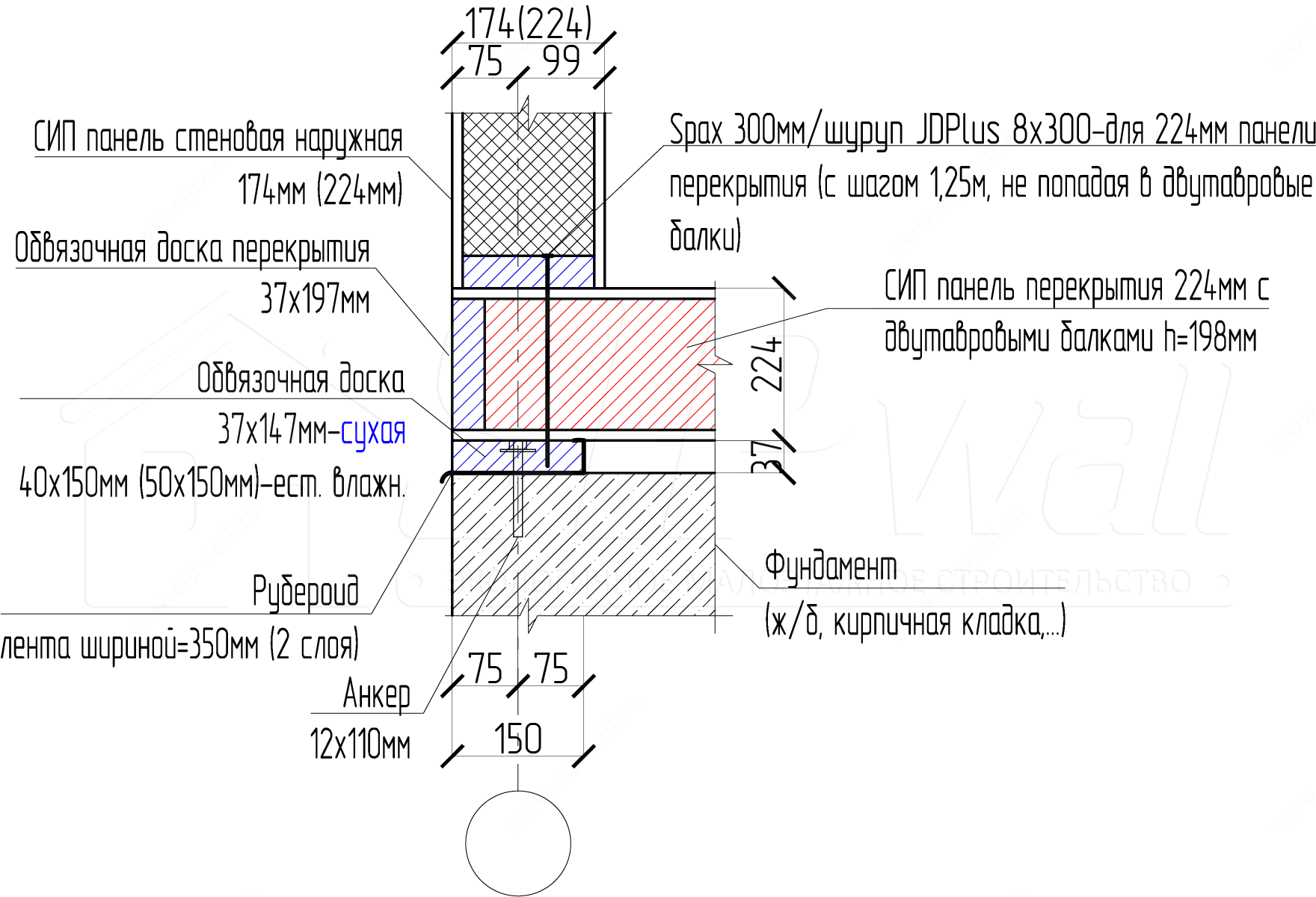

7. Устройство СИП-перекрытия с двутавровыми балками на ж/б фундаменте
максимальный пролет для СИП-перекрытий с двутавровыми балками – 4000 мм.

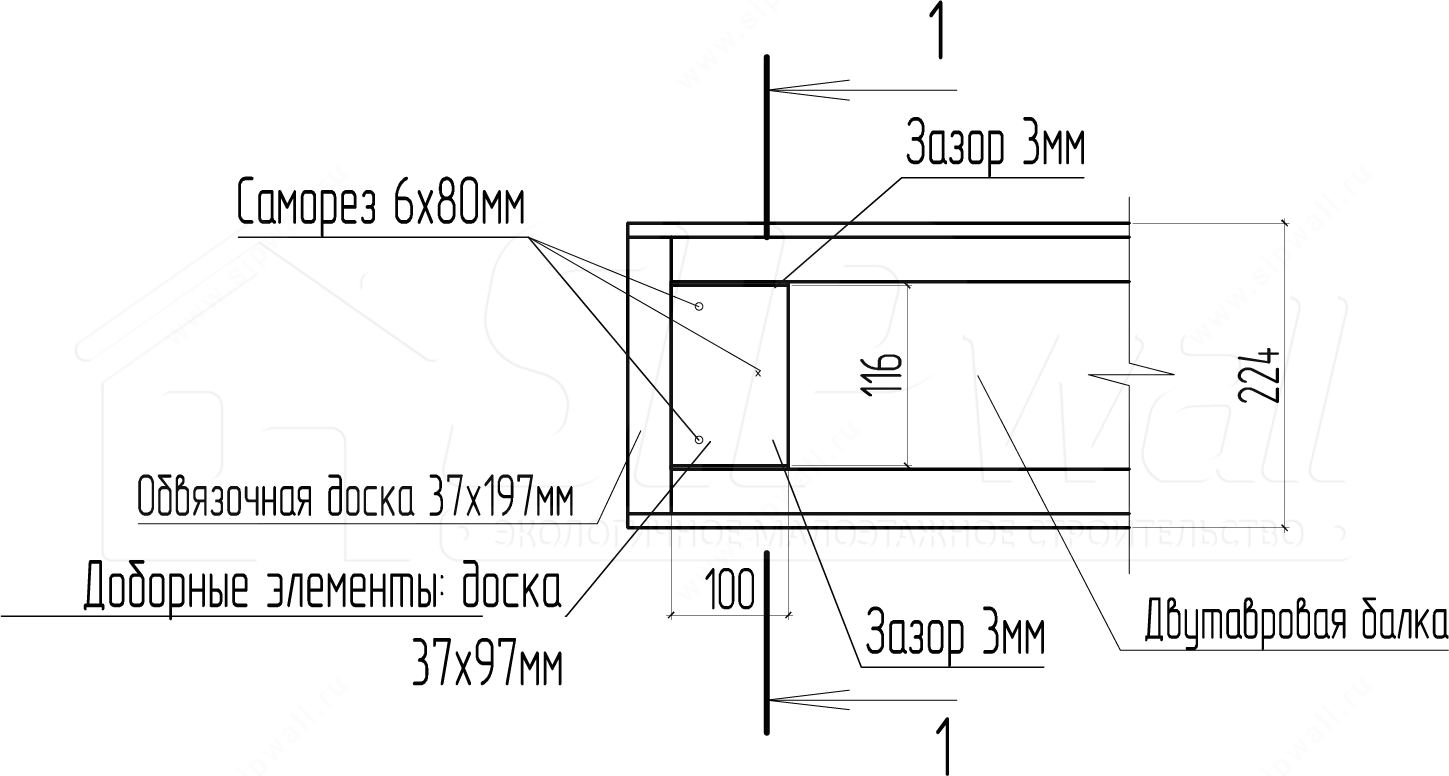

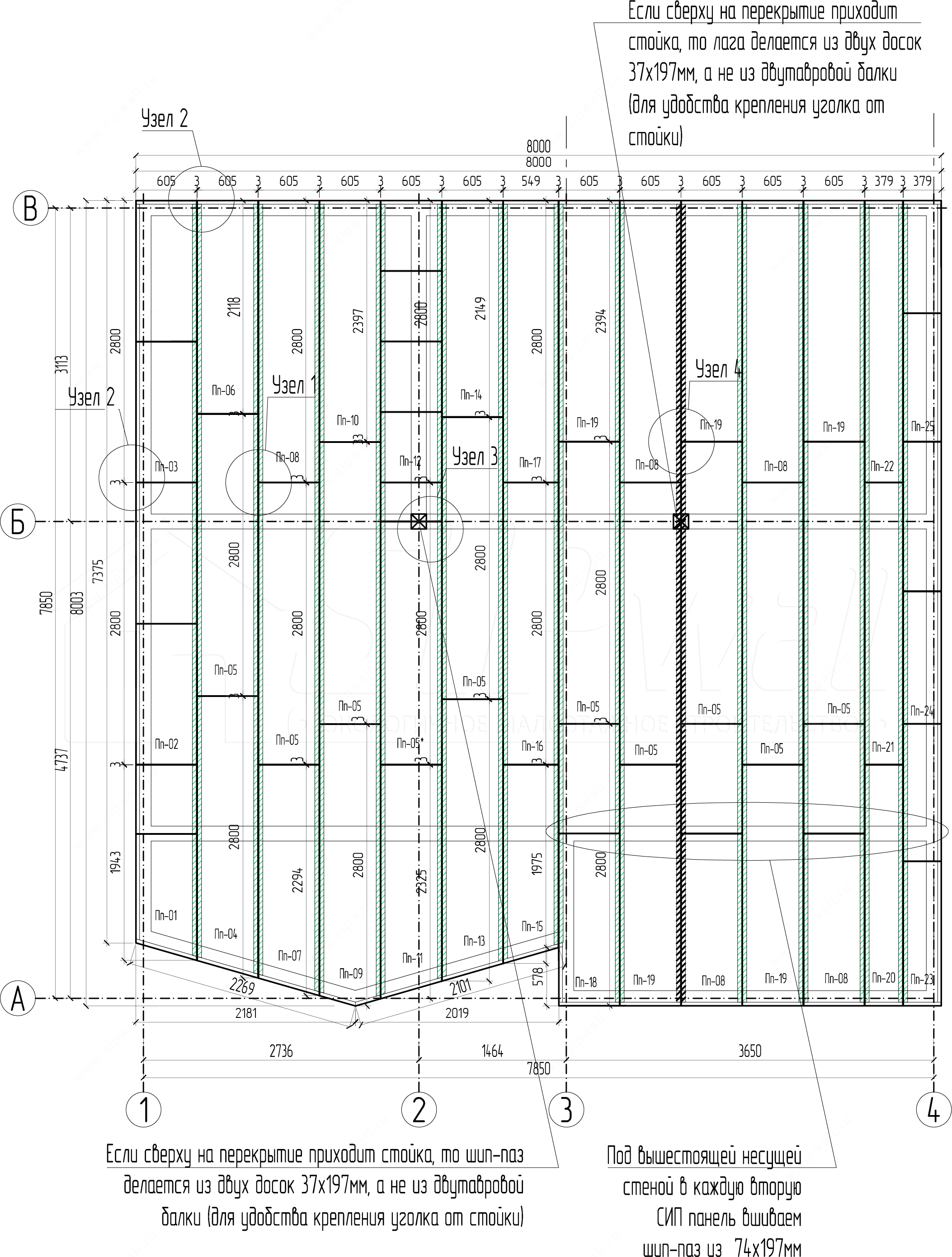

Устройство СИП-перекрытия с двутавровыми балками

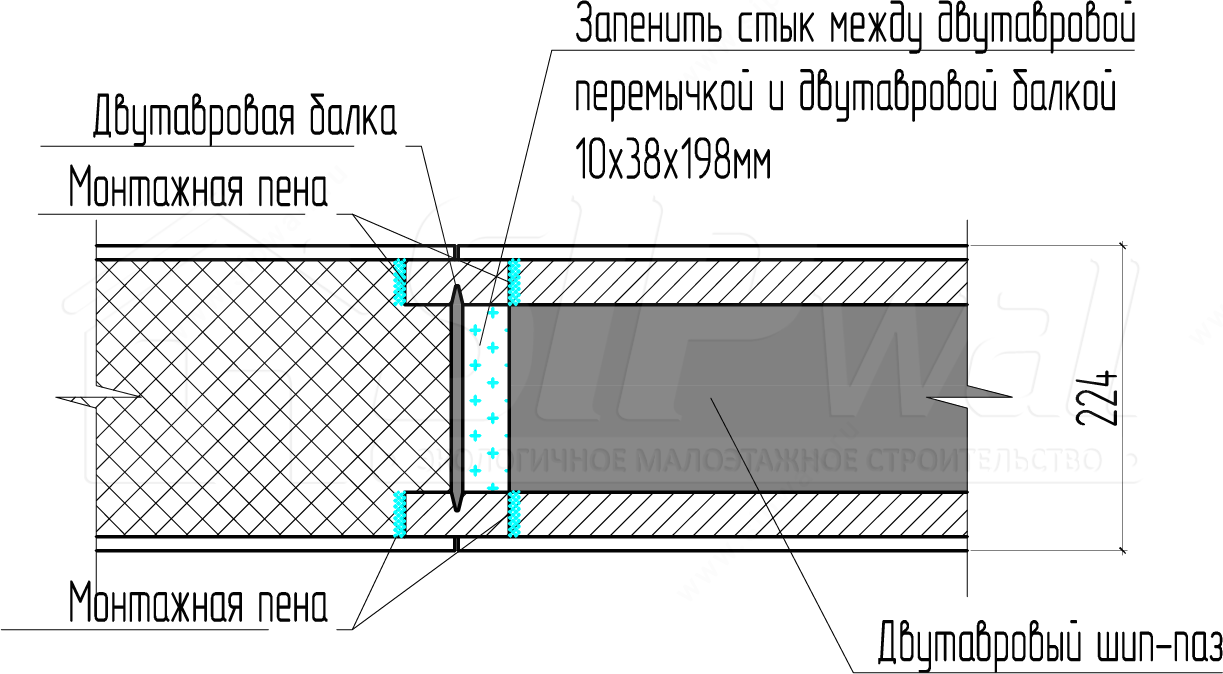

- Узел 1
- Узел 2 (применять по всему периметру наружных стен через одну лагу)

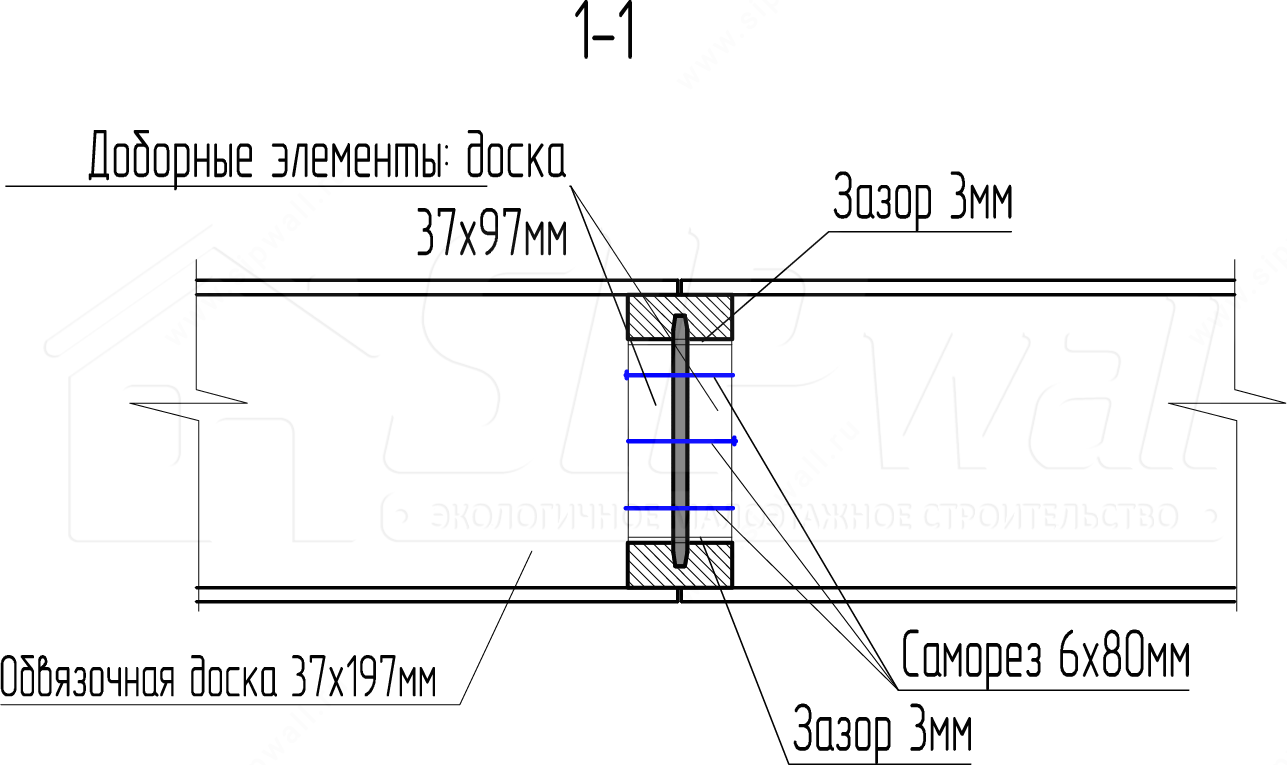

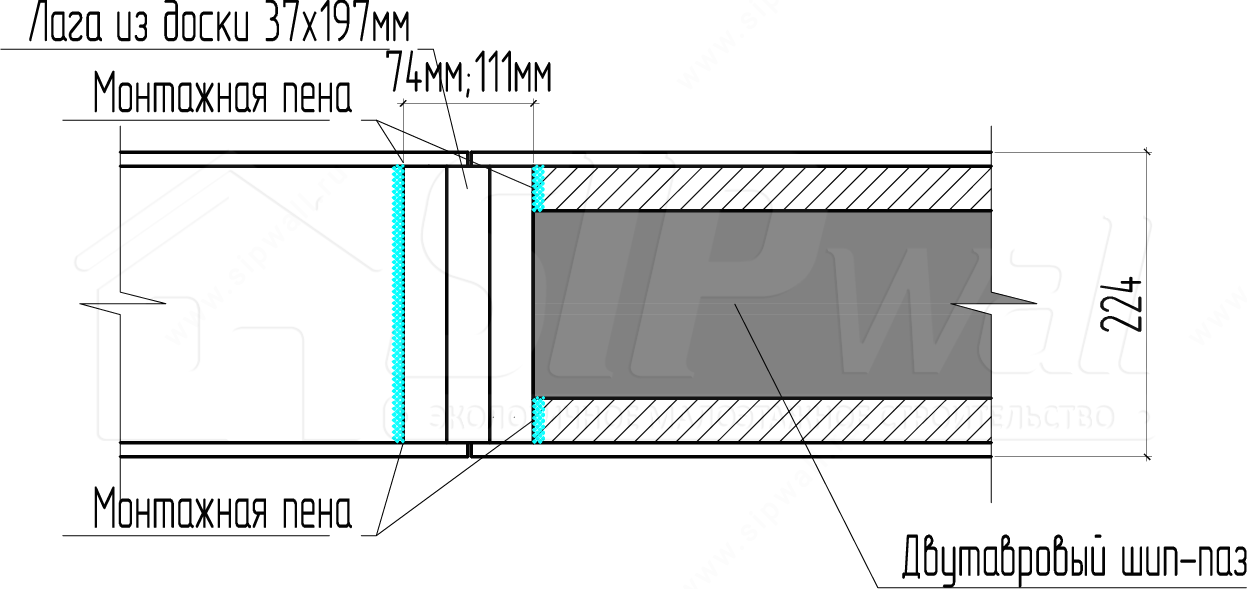

- Примечание: выполнять через одну лагу по осям А и В, и в каждый шип-паз по осям 1 и 4. Выборку под усиление производить на месте монтажа.

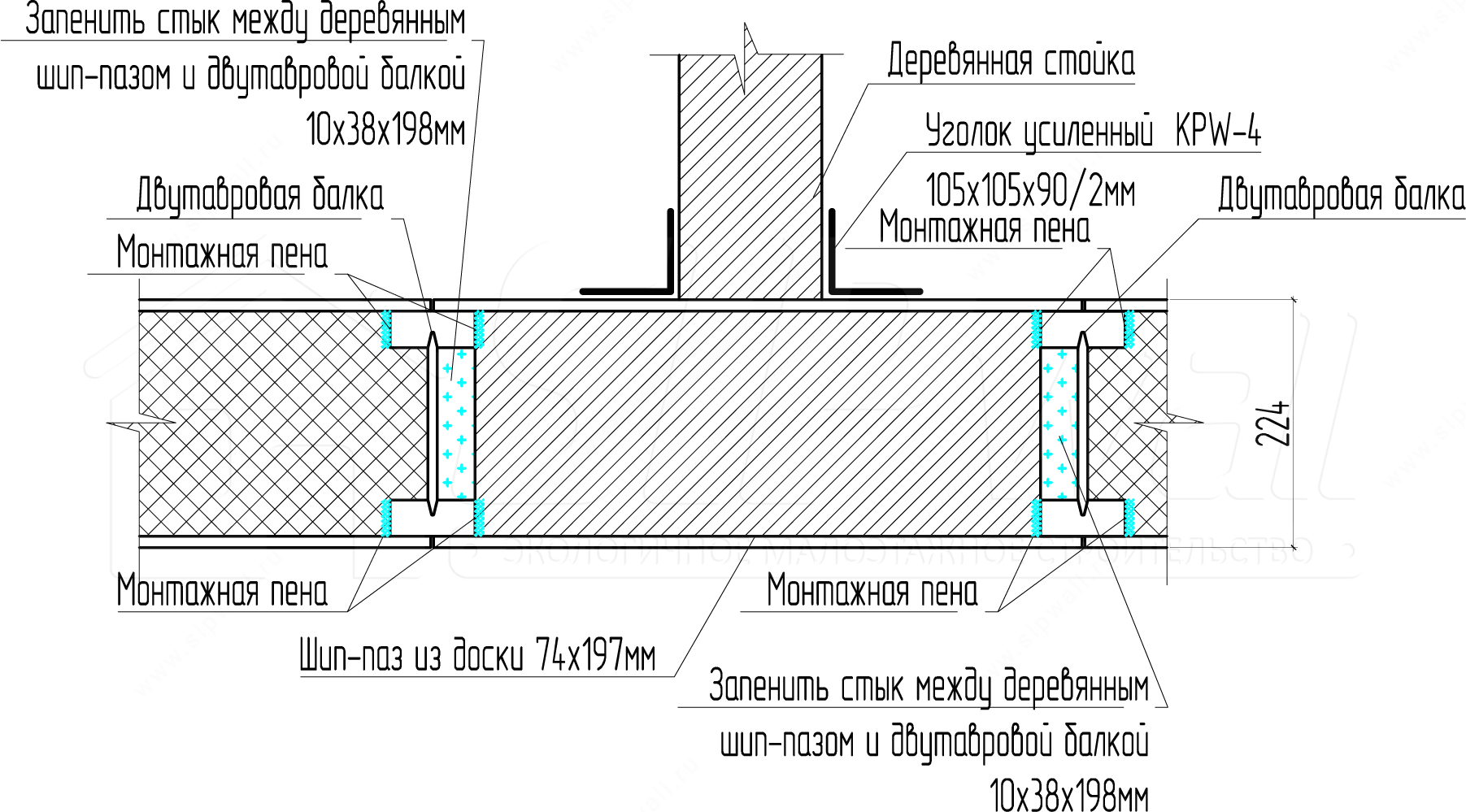

- Узел 3
- Узел 4
