Альбом технических решений

Требования:

Монтаж должна осуществлять бригада или организация имеющая сертификат своей профпригодности.
Во избежание деформации свайно-винтового (ленточного, свайного и т. д.) фундамента вызванной морозным пучением грунта обязательно должно быть выполнено: устройство отмостки по действующим СП (СНиП) вокруг Дома; устройство водосточной системы для обеспечения организованного отведения воды от фундамента; устройство системы водоотведения от смонтированного фундамента.
Постоянно следите за состоянием выступающей из земли цокольной части фундамента и прифундаментной отмостки. При появлении на фундаменте трещин, сколов и т. п. немедленно обратитесь к специалистам нашей компании.
Без специально разработанного проекта, согласованного с нашей компанией, не производите работы, которые могут нарушить: щебеночно-песчаное основание фундамента; целостность фундамента, в том числе его цокольной части; целостность вертикальной и горизонтальной гидроизоляции фундамента (если таковые имеются); вентиляцию технического подполья или подвала (если таковые имеются); целостность облицовки и утепления фундамента (если таковые имеются).

В случае несоблюдения перечисленных требований прочность фундамента может быть ослаблена, что может привести к нарушению несущей способности Дома в целом.

1. Винтовой свайный фундамент

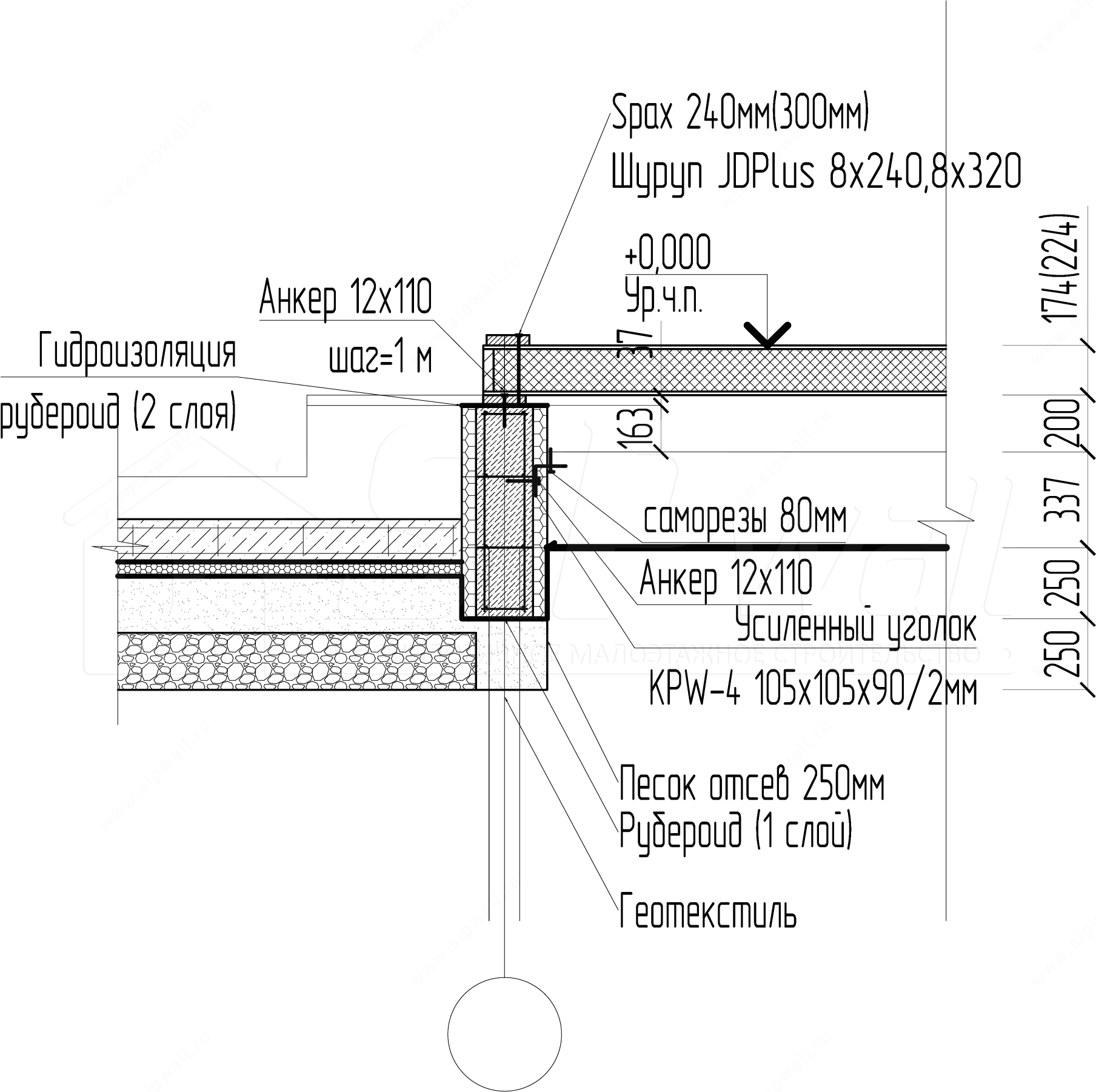

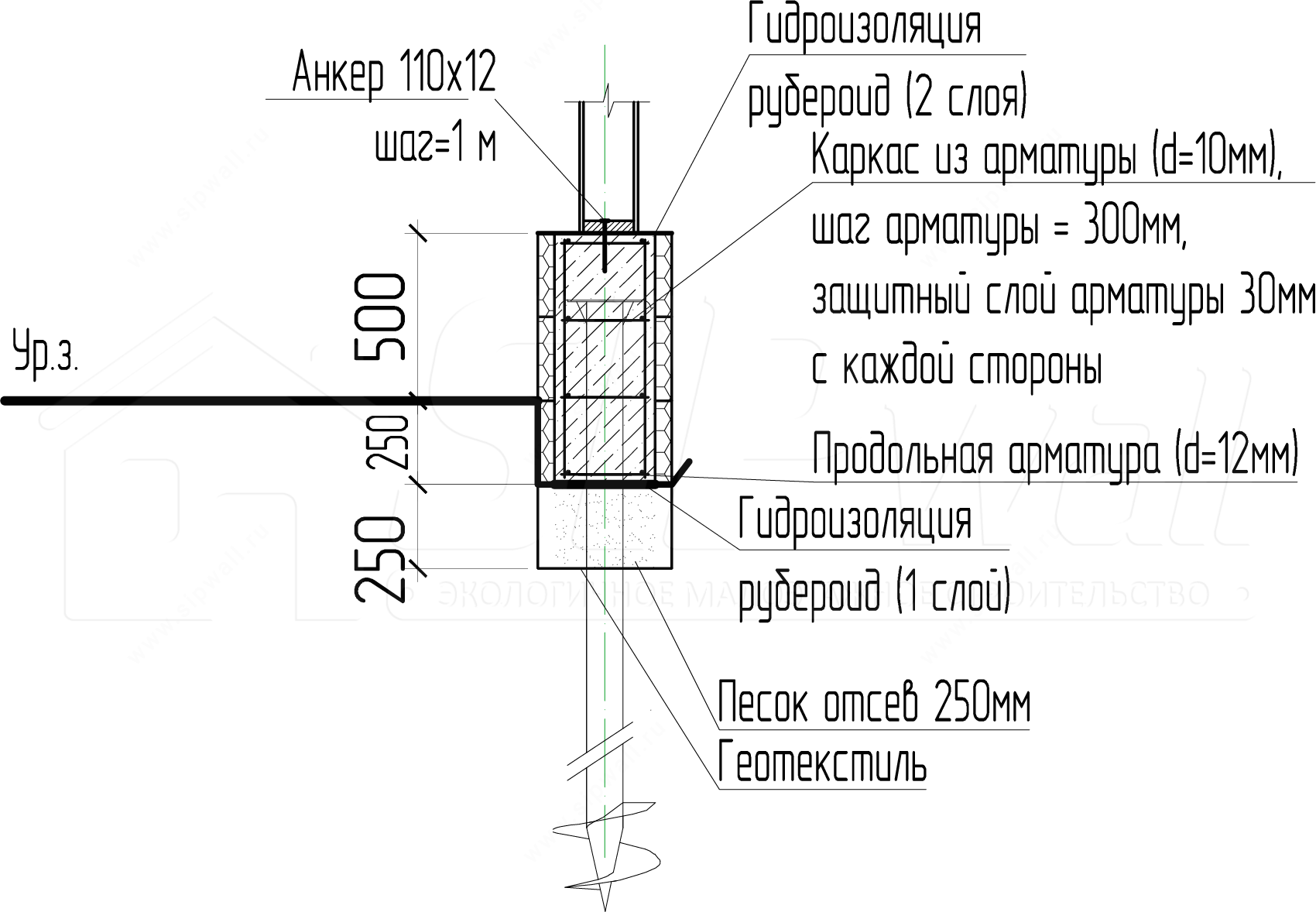

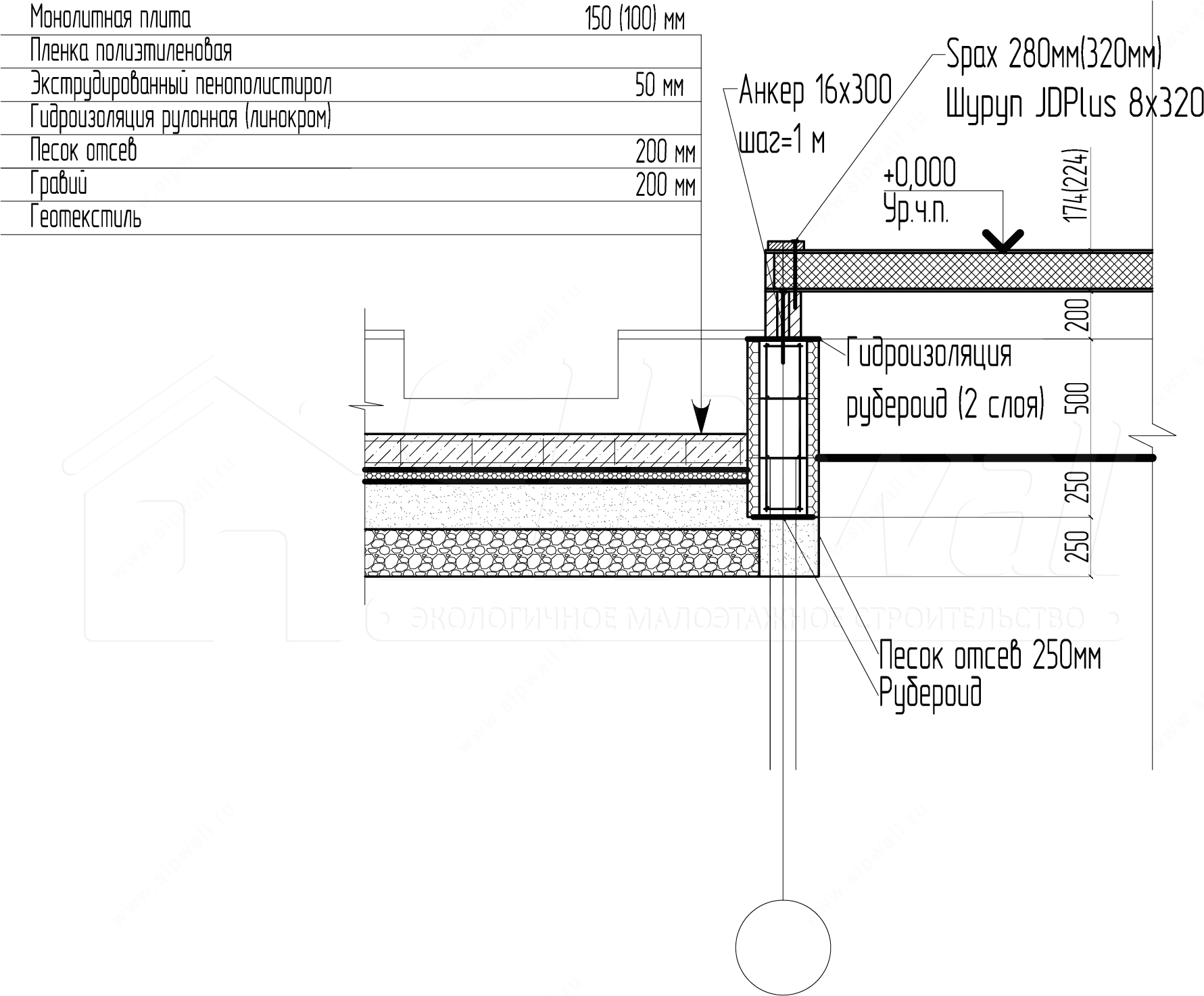

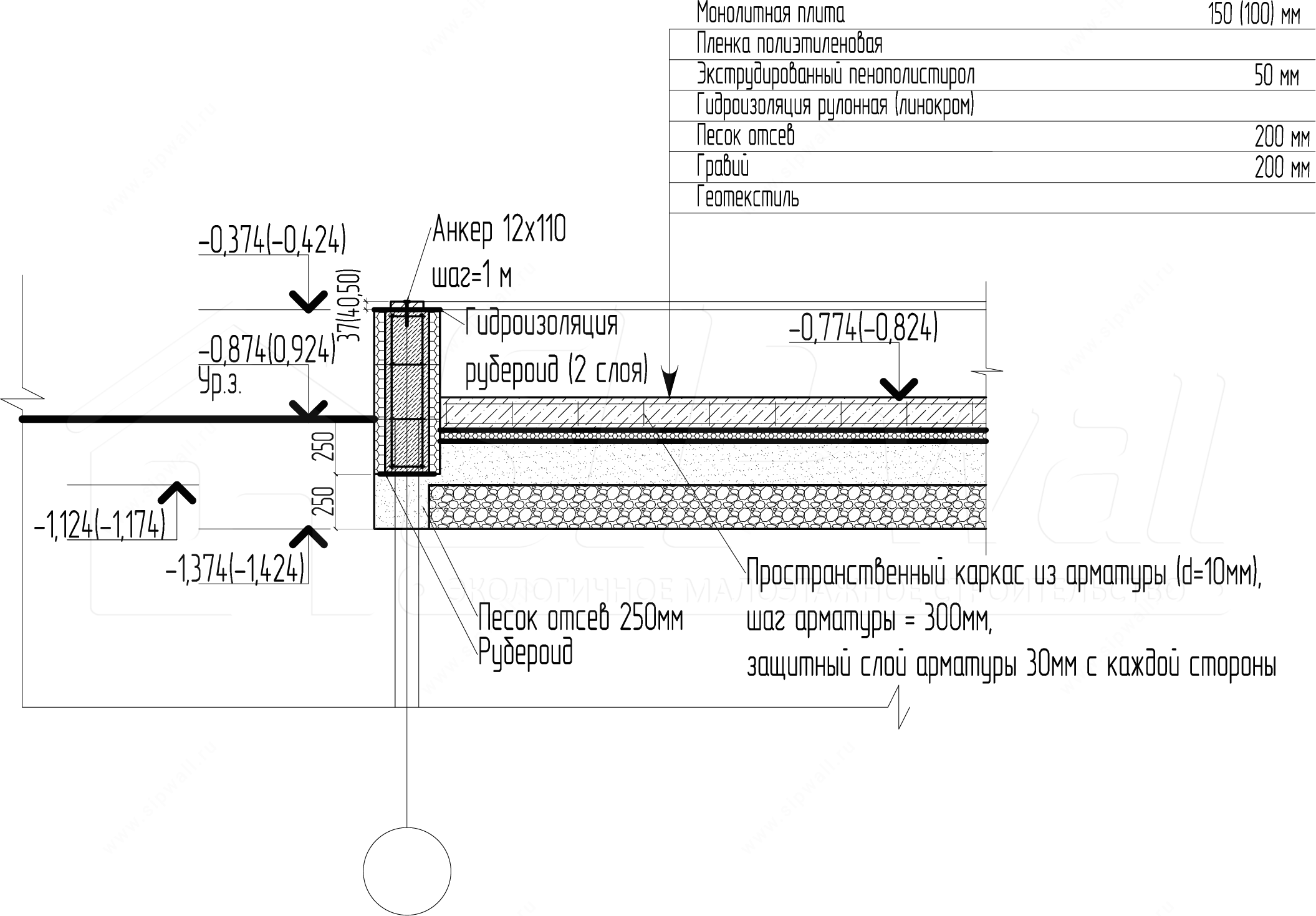

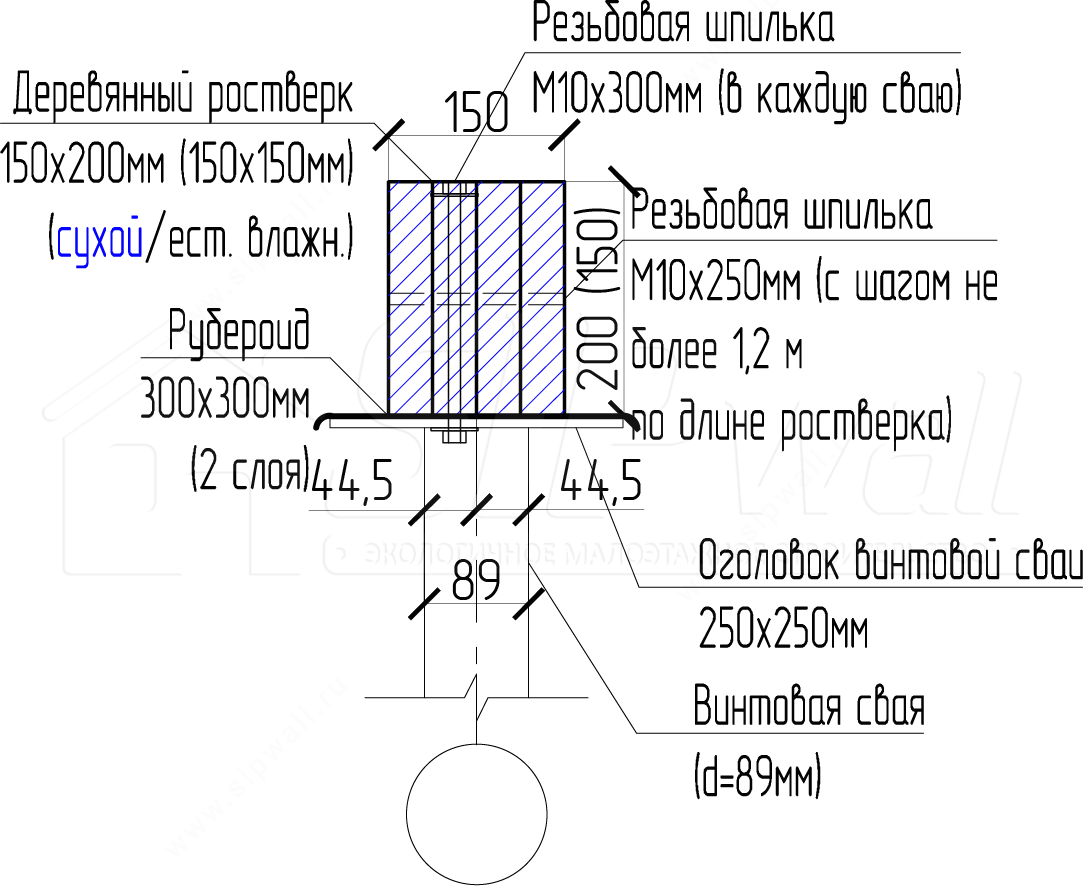

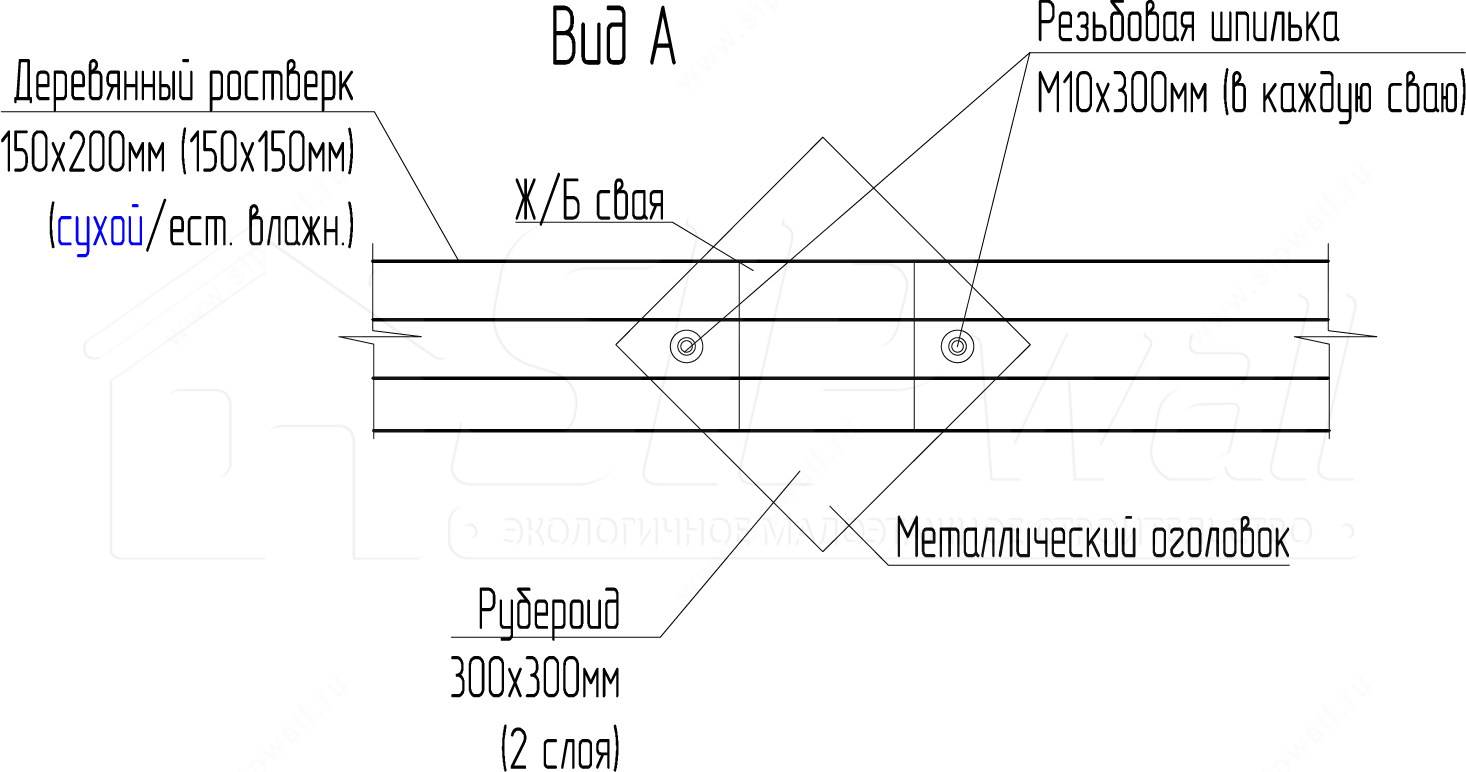

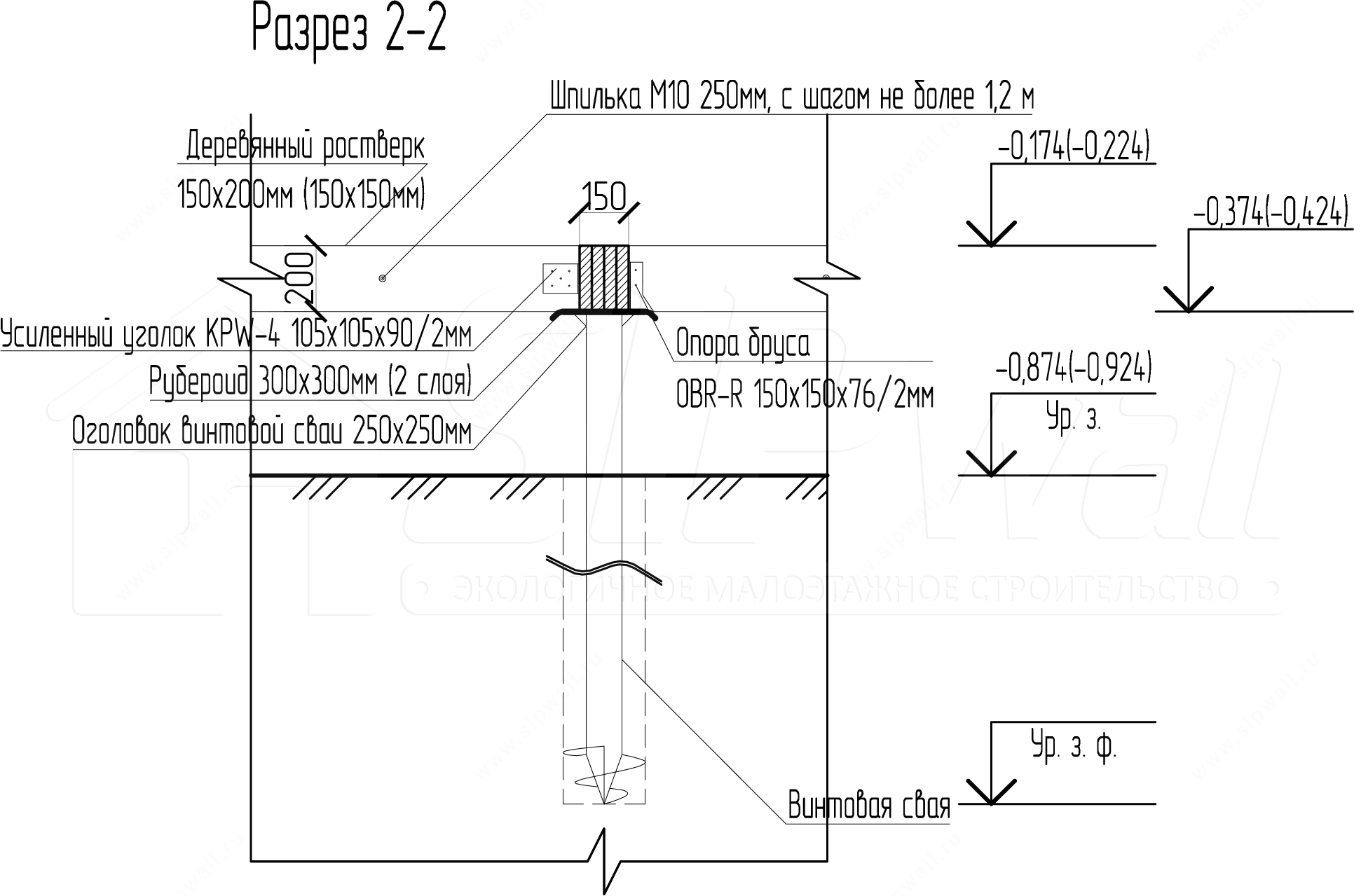

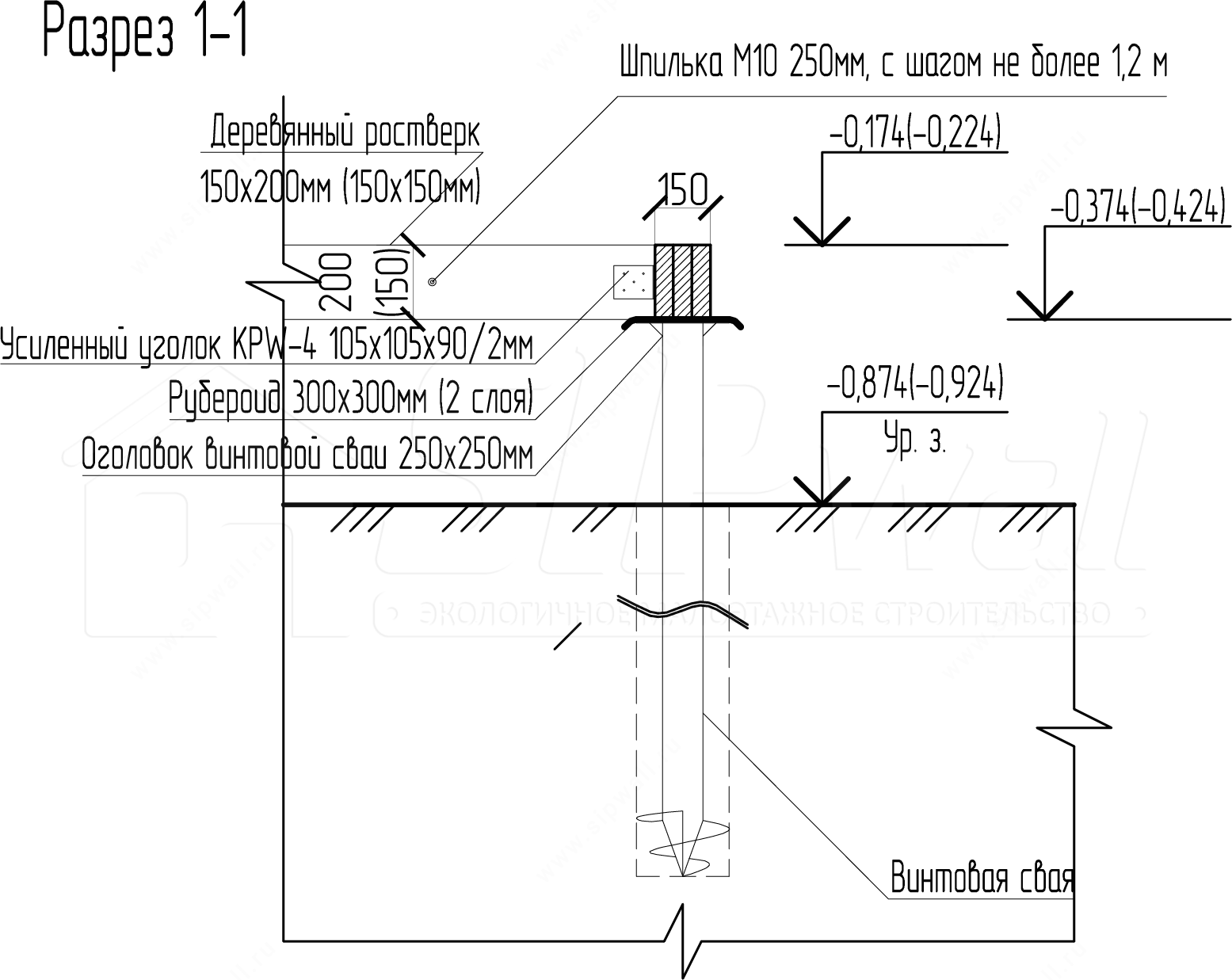

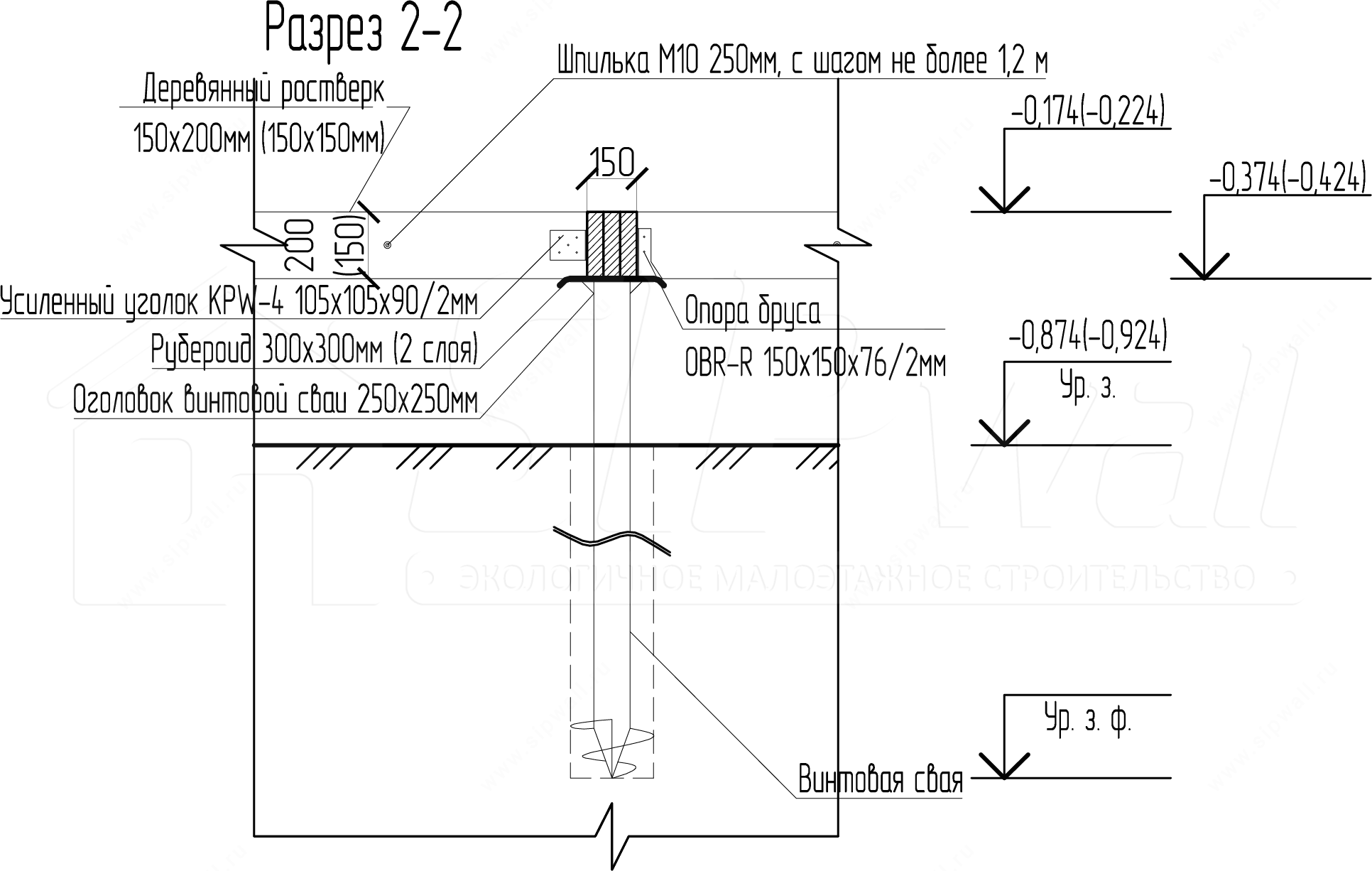

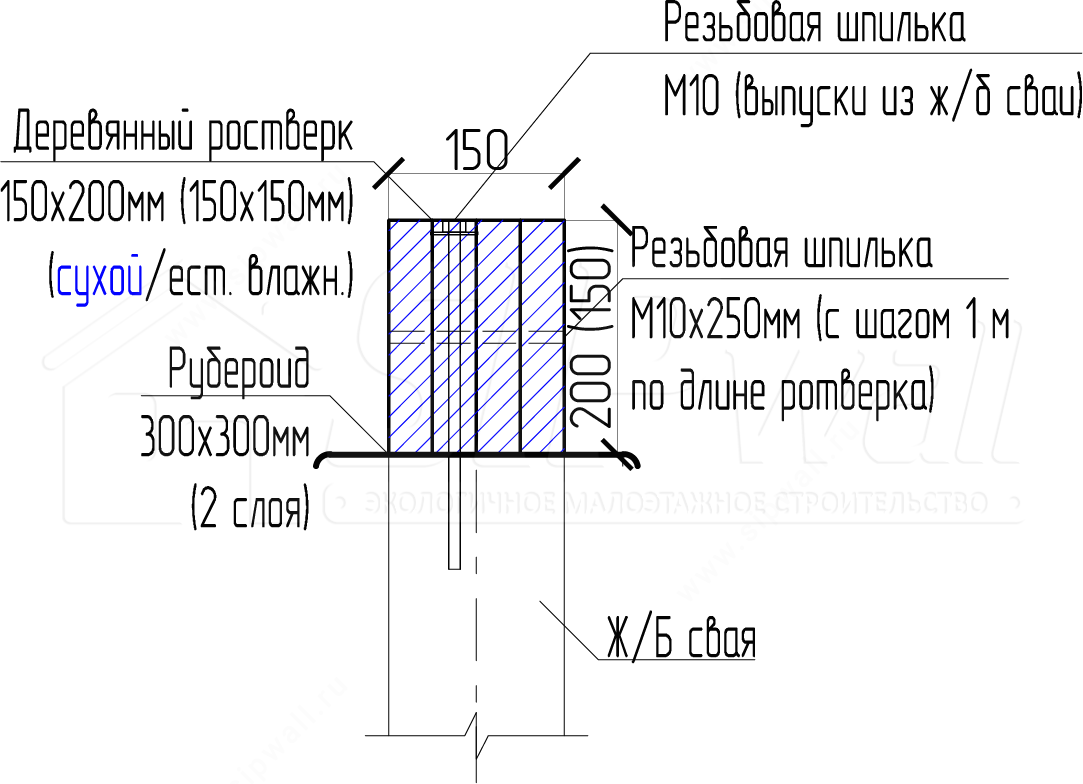

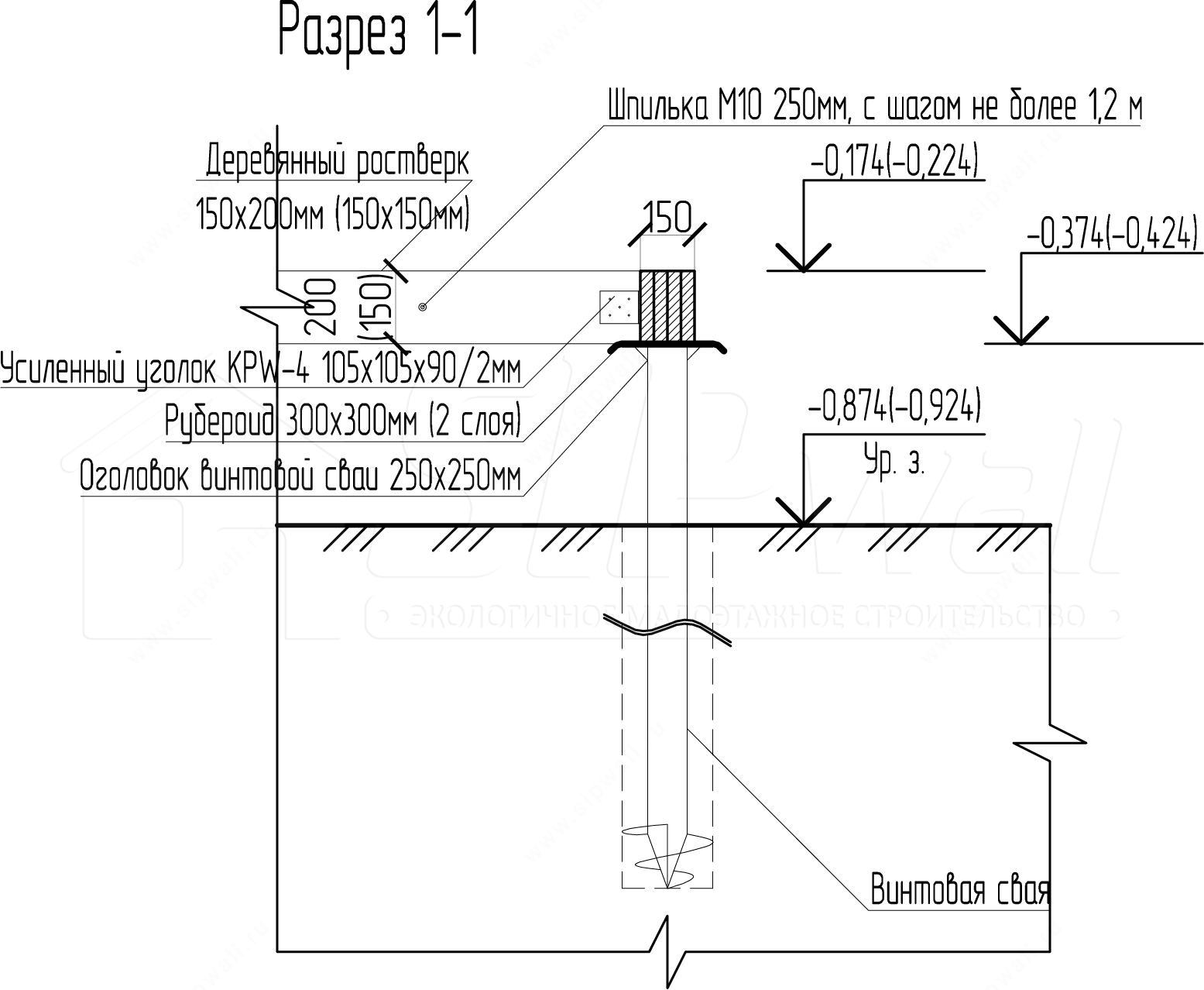

Основные узлы устройства ростверка из доски естественной влажности 50 × 200 мм (50 × 150 мм) на винтовых сваях

Глубина заложения фундамента для конкретного вида грунта определяется районом строительства и устанавливается (без устройства мероприятий, направленных против пучения грунта) не выше нормативной глубины сезонного промерзания грунта.

Основные узлы устройства ростверка из сухой доски 37 × 200 мм (37 × 150 мм) на винтовых сваях

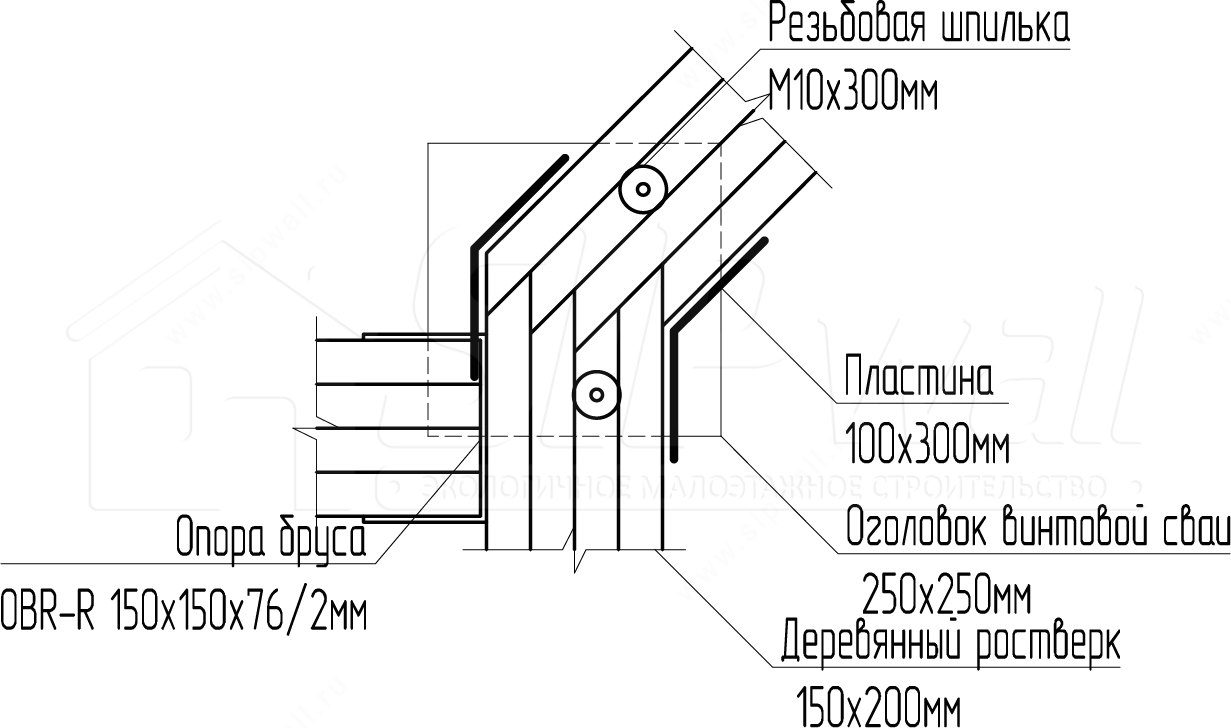

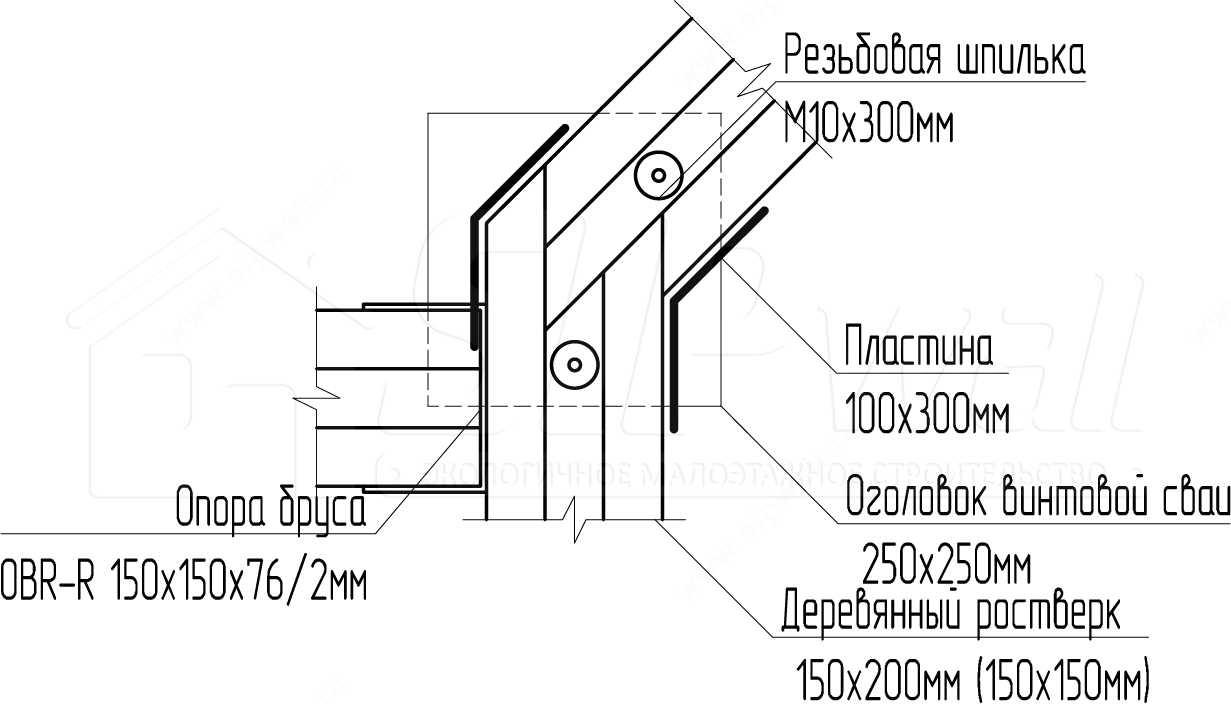

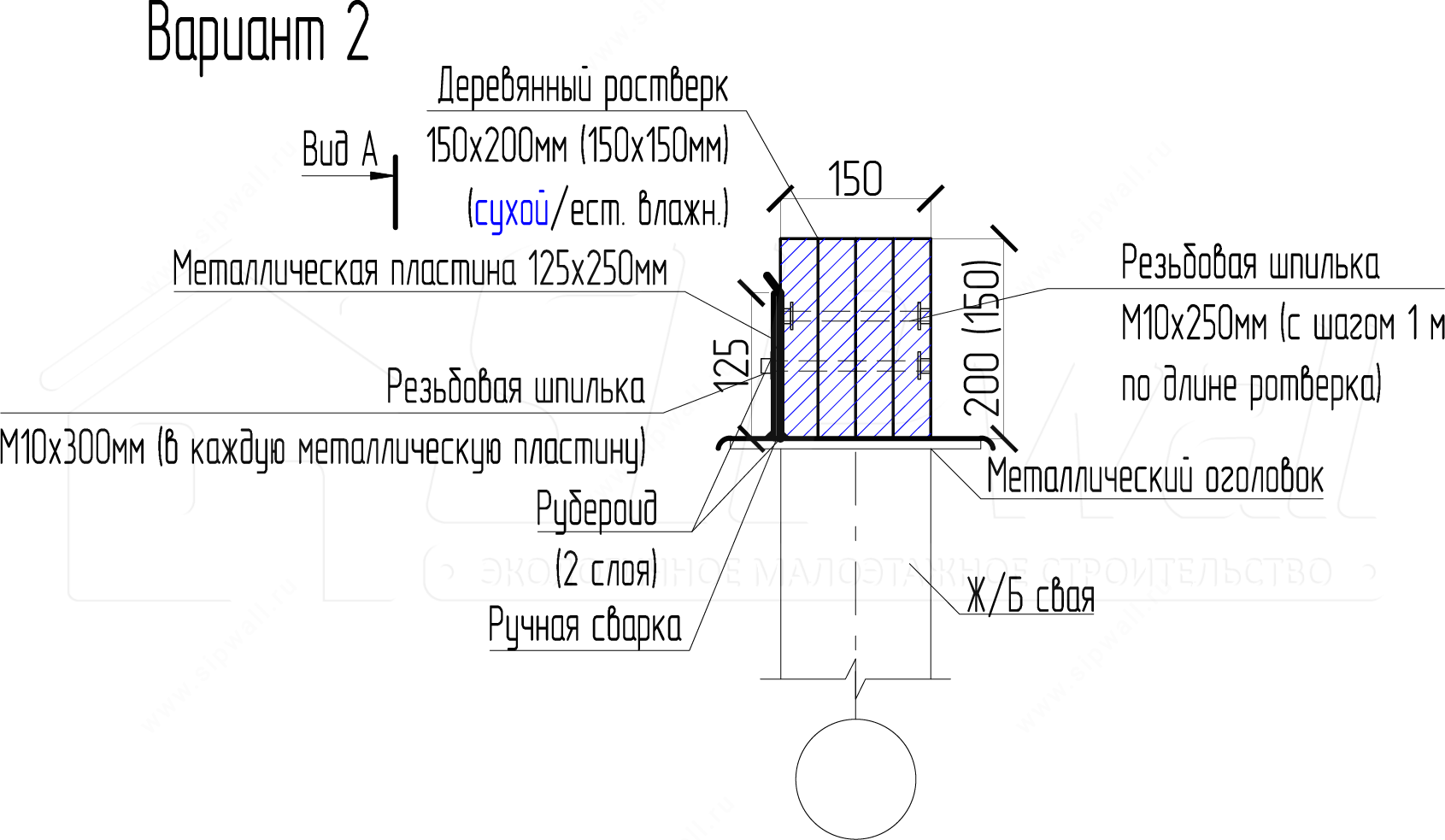

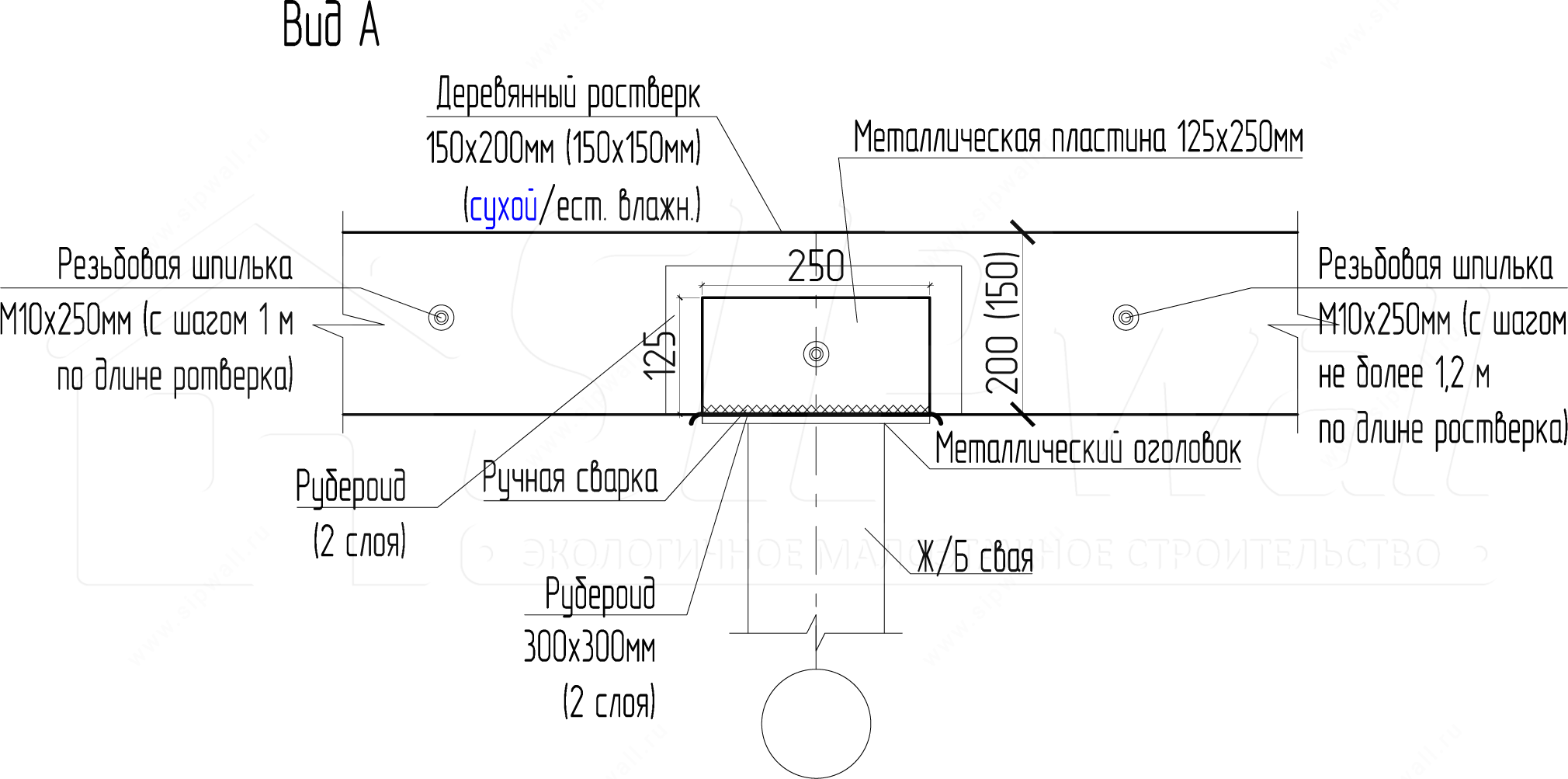

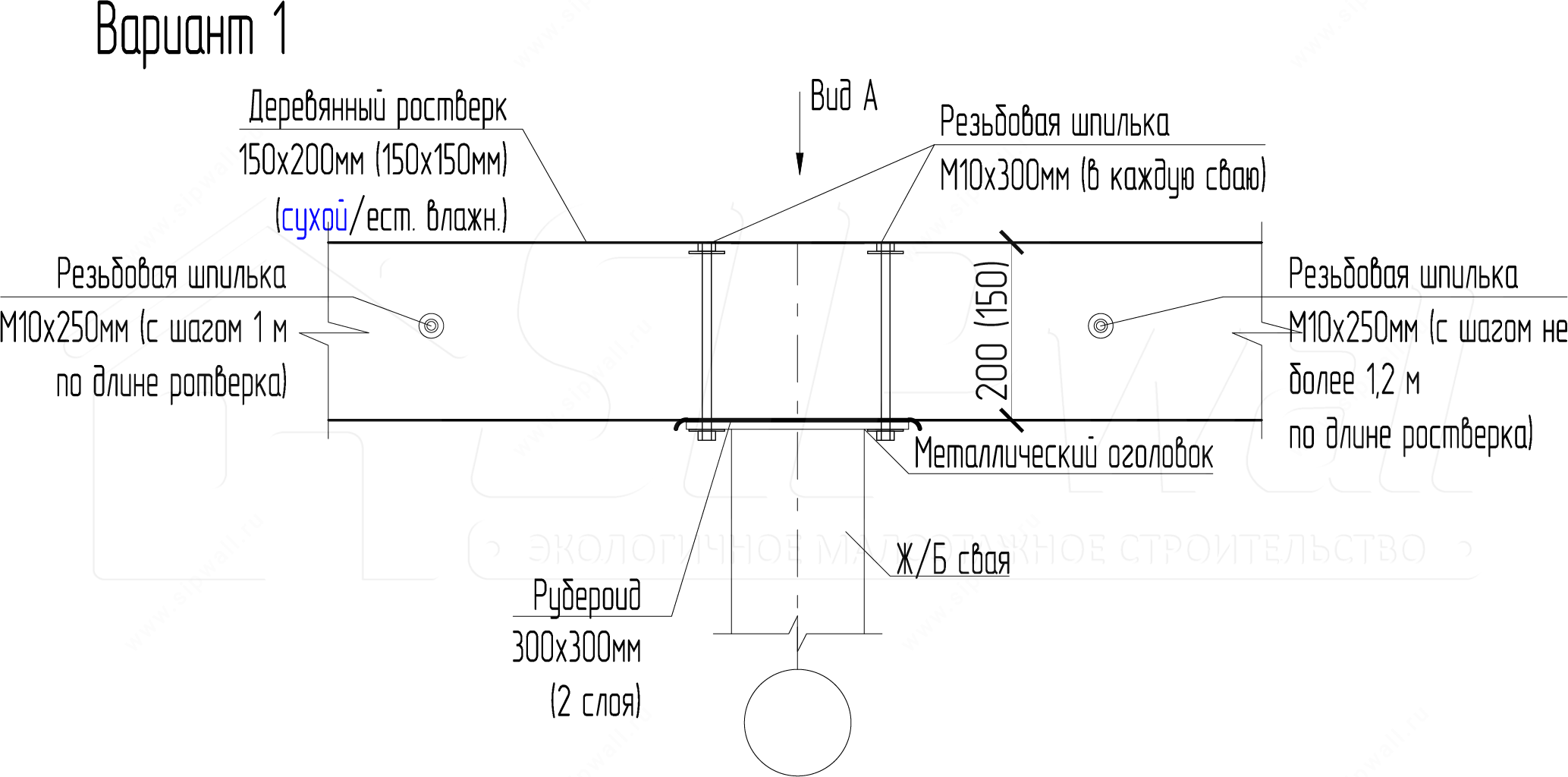

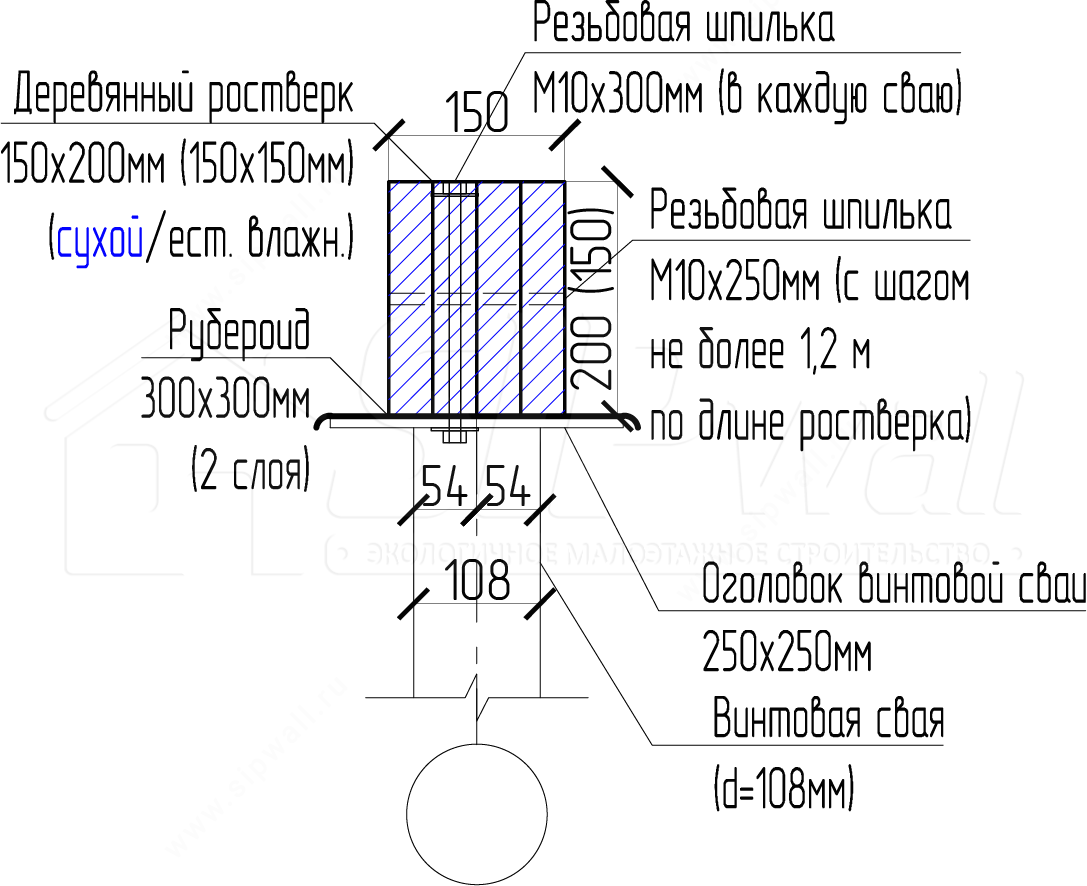

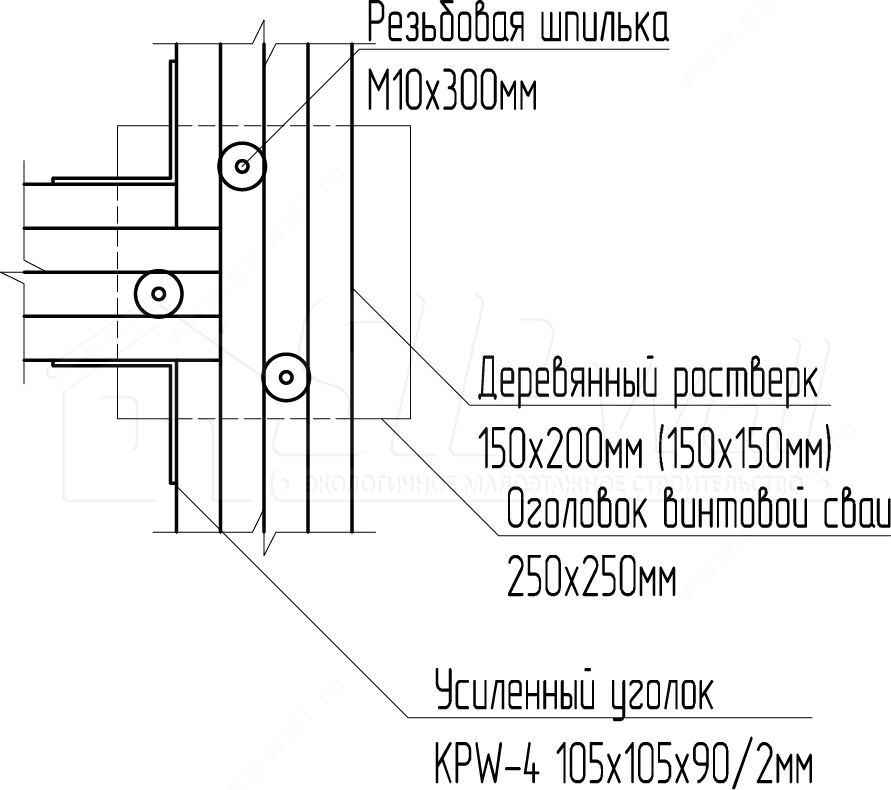

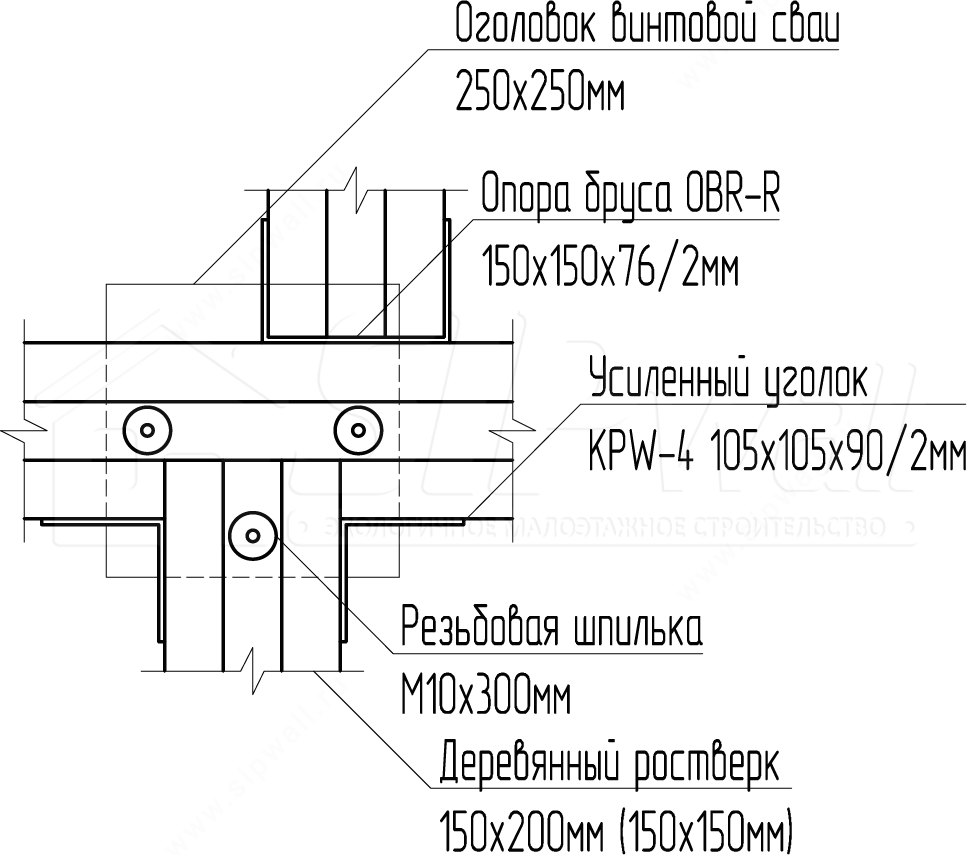

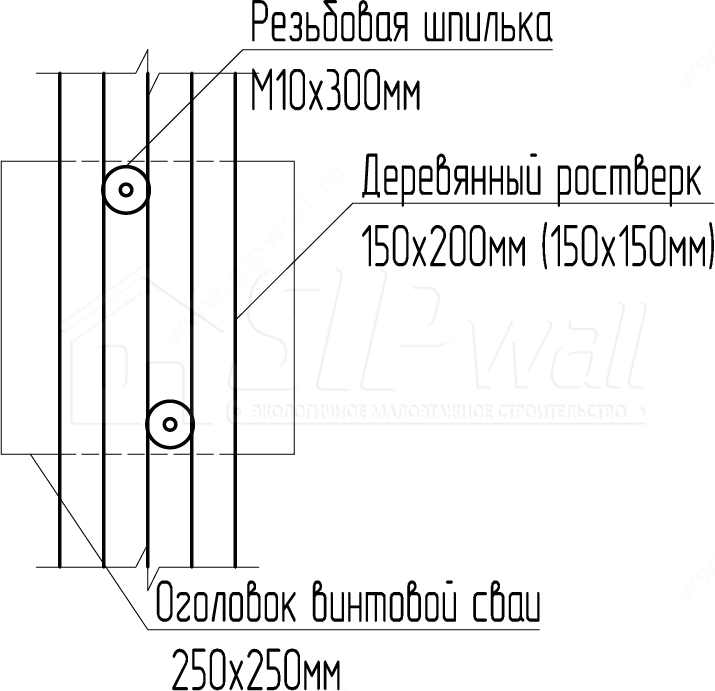

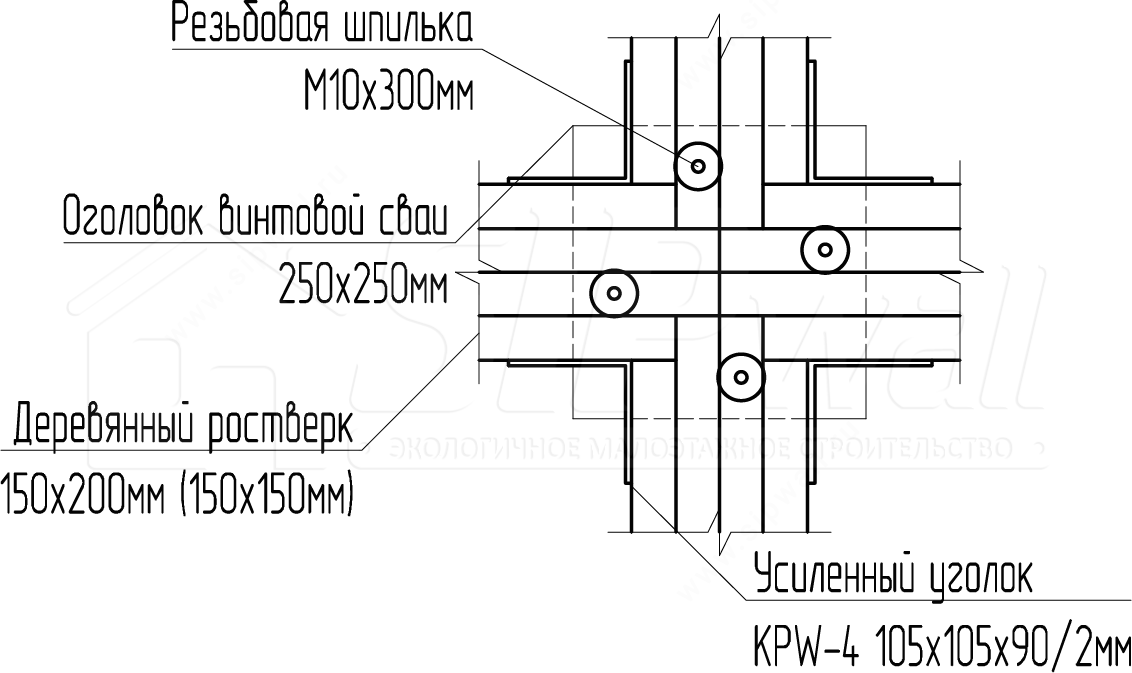

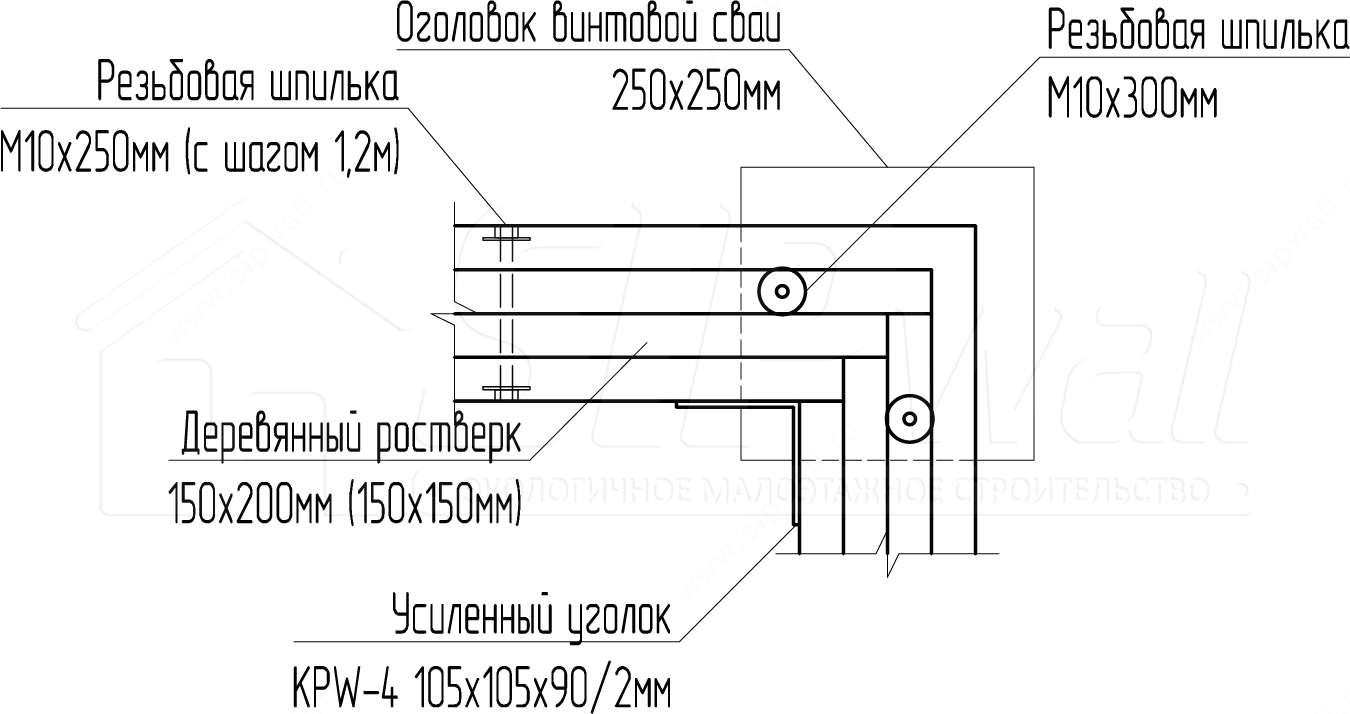

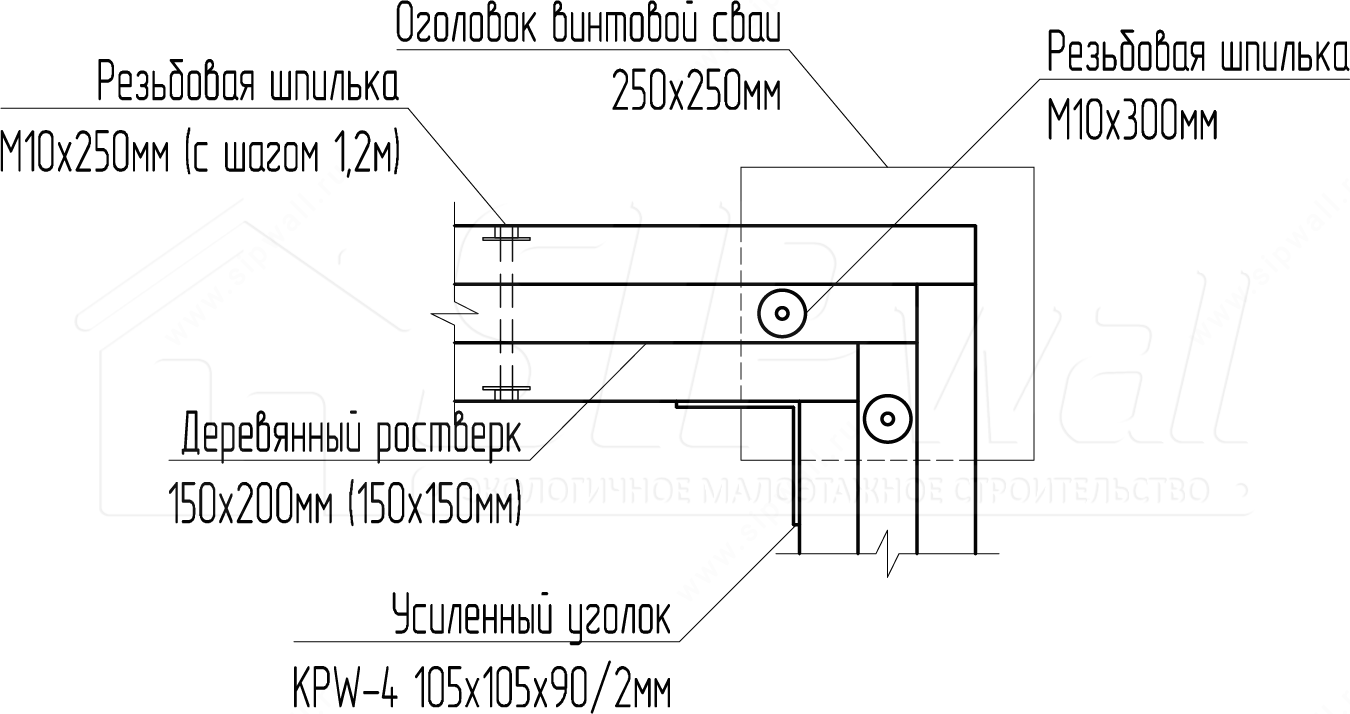

Основные узлы устройства ростверка на винтовых сваях с оголовками (сваи d=108 мм, d=89 мм)

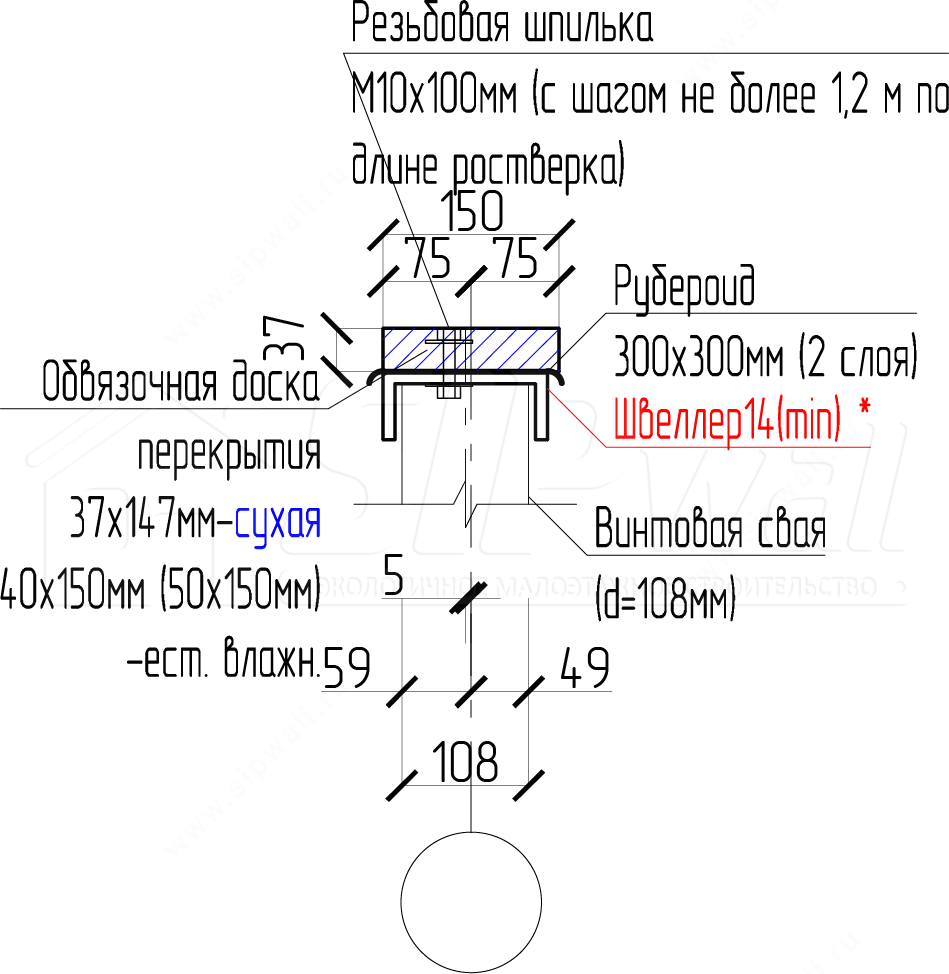

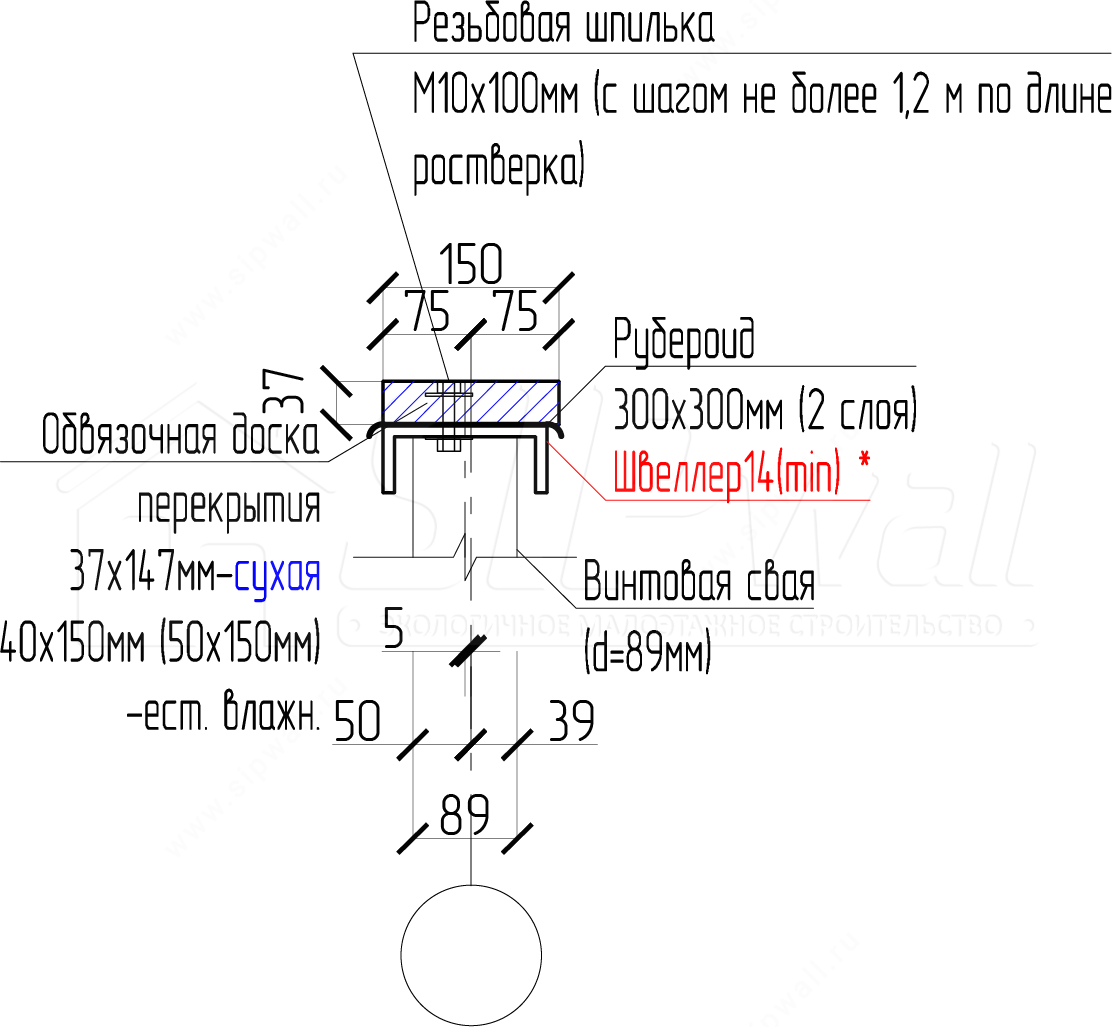

Основные узлы устройства ростверка на винтовых сваях с использованием швеллера (сваи d=108 мм, d=89 мм)

*Швеллер подбирается по расчету. Минимальные размеры используемого швеллера в таком положении 140 мм (швеллер 14), при этом смещение центральной оси швеллера и сваи от основной оси составляет 5 мм.

Основные моменты крепления деревянного ростверка к винтовым сваям:

Ростверк крепить между собой при помощи усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм) и саморезов 3,5 × 41 мм (10 шт. на уголок).

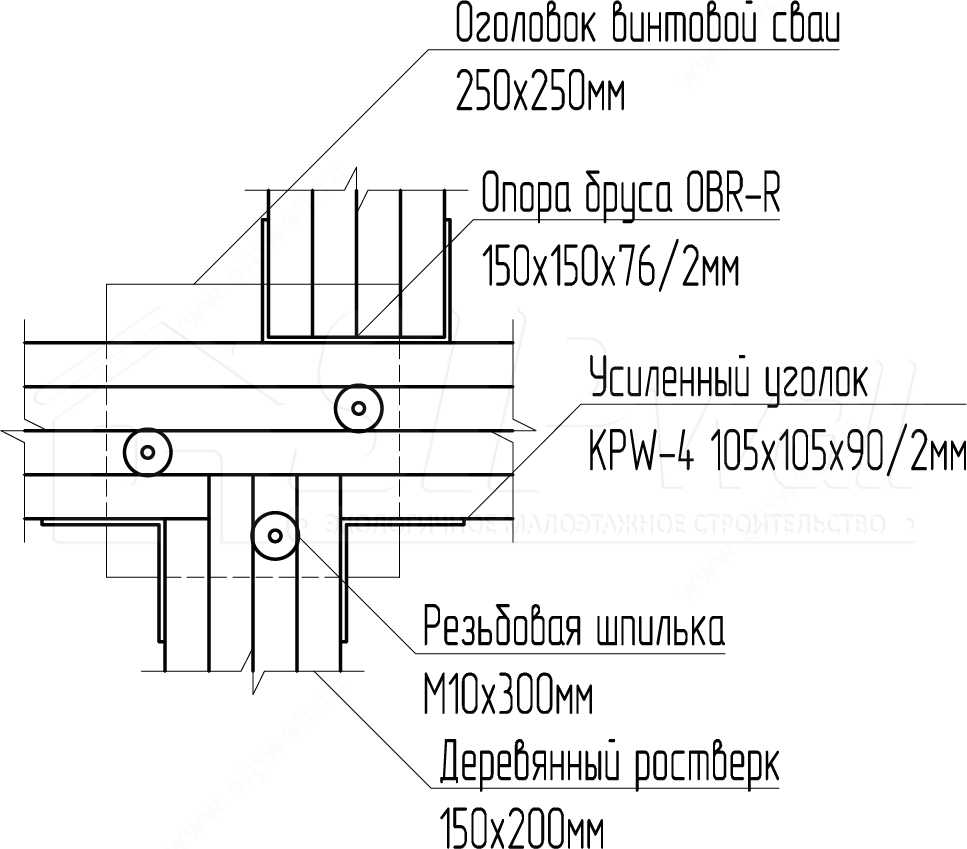

Крепление ростверка там, где соединение не попадает на сваю – при помощи раскрытой опоры бруса OBR-R (150 × 150 × 76 × 2 мм) и саморезов 6 × 80 мм (10 шт. на опору бруса).
Шпилька М10 на стягивание ростверка 0,25 м – 1 шт. (1 шт. на 1,2 м ростверка).

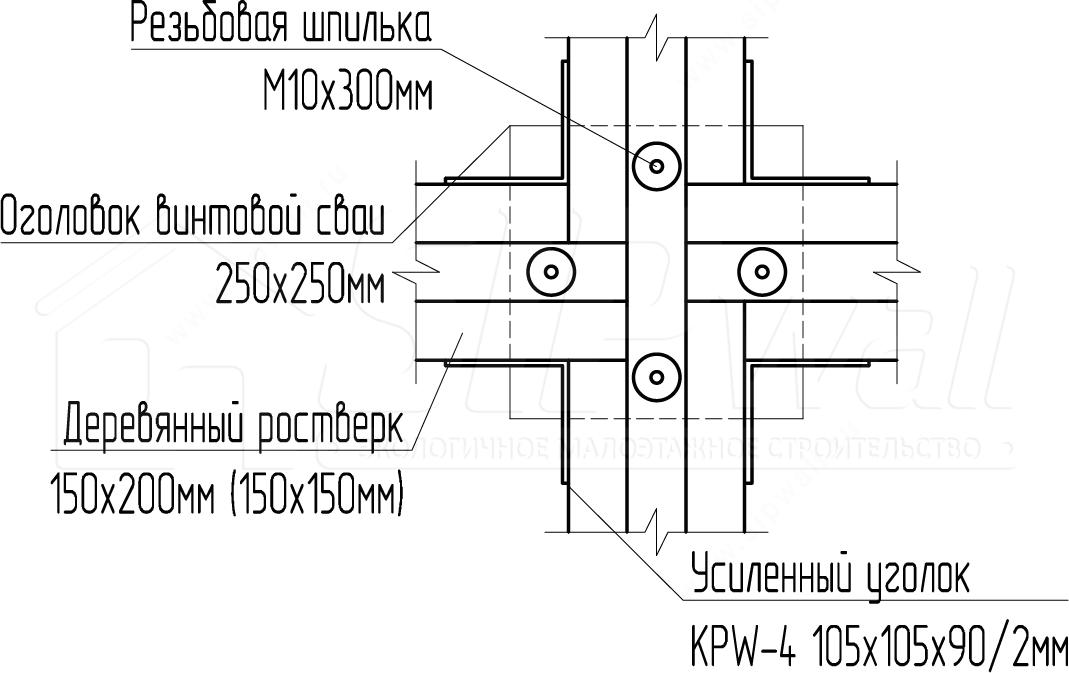

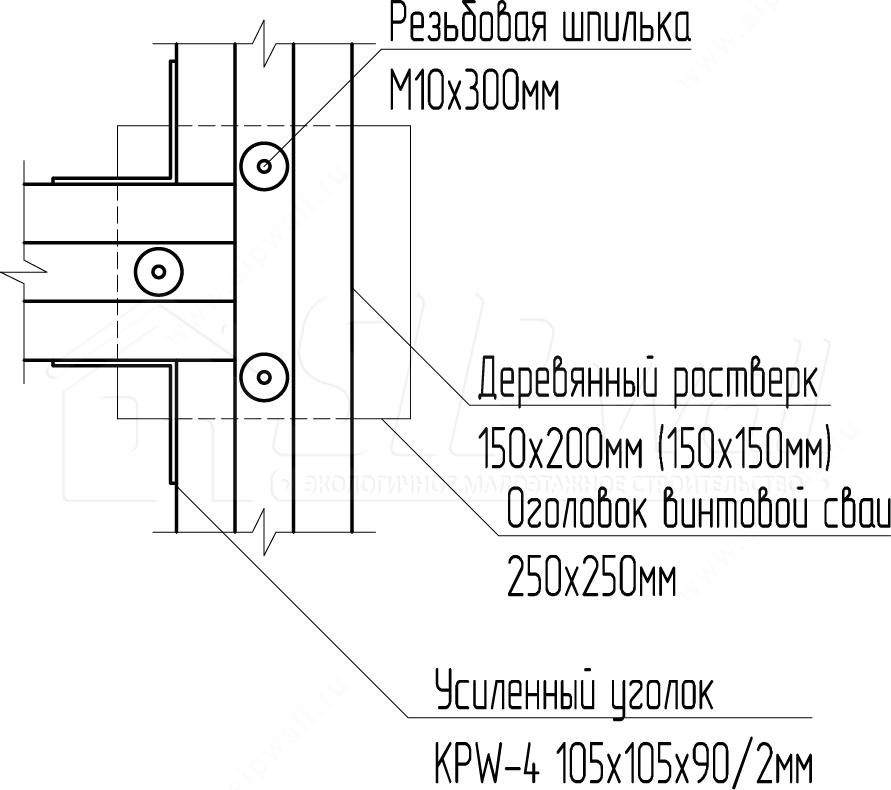

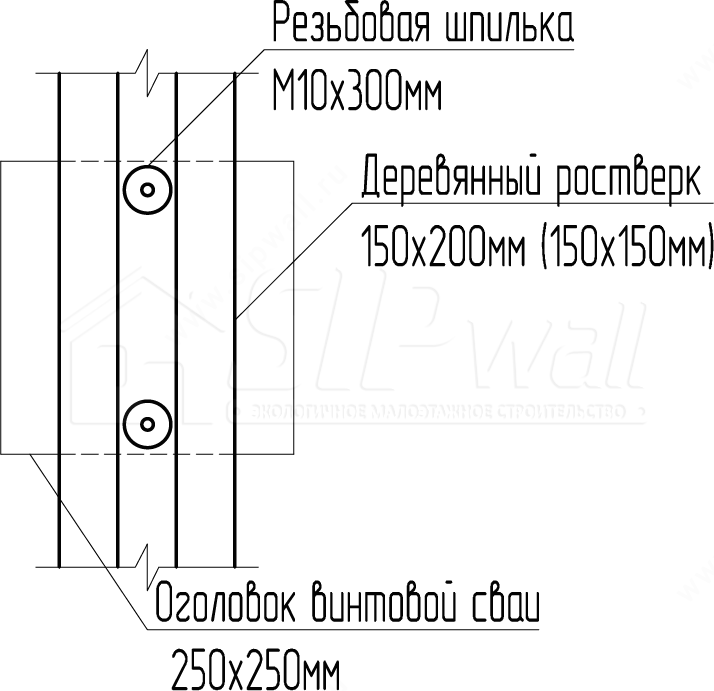

Шпилька М10 на оголовки 0,3 м / Шуруп-Глухарь М10 – 1 шт. (по 2 шт. на обычное соединение, по 2 шт. на угловое соединение, по 3 шт. на Т-образное соединение, по 4 шт. на крестообразное соединение).
Шайбы увеличенные и гайки (по 2 шт. на отрезок шпильки).
Ростверк, из пиломатериала естественной влажности, сшивается из трех досок сечением 50 × 200 или 50 × 150 с шагом 250 мм саморезами 4,2 × 90 мм с двух сторон в шахматном порядке.
Ростверк, из сухого пиломатериала, сшивается из четырех досок сечением 37 × 200 или 37 × 150 с шагом 250 мм саморезами 4,2 × 64 мм с двух сторон в шахматном порядке.
При креплении ростверка возможно применение глухарей 10 × 120 мм в труднодоступных, для применения шпильки, местах.

Хранение Дома:

При погрузке, транспортировке, разгрузке и хранении должна быть обеспечена сохранность деталей и изделий (защита от механических повреждений, увлажнения, загрязнения).
Хранение Дома в открытых условиях – не более 20 дней от даты отгрузки заводом-изготовителем. Складироваться материалы должны по правилам описанным в «Рекомендациях по сборке домокомплекта, произведенного по технологии SIPwall».
Под специально оборудованным навесом, исключающим прямое попадание влаги и солнечных лучей – не более 30 дней от даты отгрузки заводом-изготовителем. Детали и изделия под навесом должны быть разложены в штабеля, изделия в штабелях в горизонтальном положении должны быть отсортированы по панелям. Под нижний ряд или под нижний пакет должны быть уложены прокладки (из сухого пиломатериала), высотой не менее 100 мм. Деревянные закладные в штабелях должны быть проложены прокладками из сухого пиломатериала так, чтобы обеспечить вентиляцию каждого изделия и штабелей в целом. Хранение в открытых условиях при влажности воздуха более 50% вызывает набухание древесины, что затрудняет стыковку панелей, поэтому сборка деревянных конструкций Дома должна быть закончена в течение одного месяца с момента поставки.
Хранение свыше 30 дней должно осуществляться в закрытых, сухих, продуваемых помещениях при влажности воздуха не более 50 %.

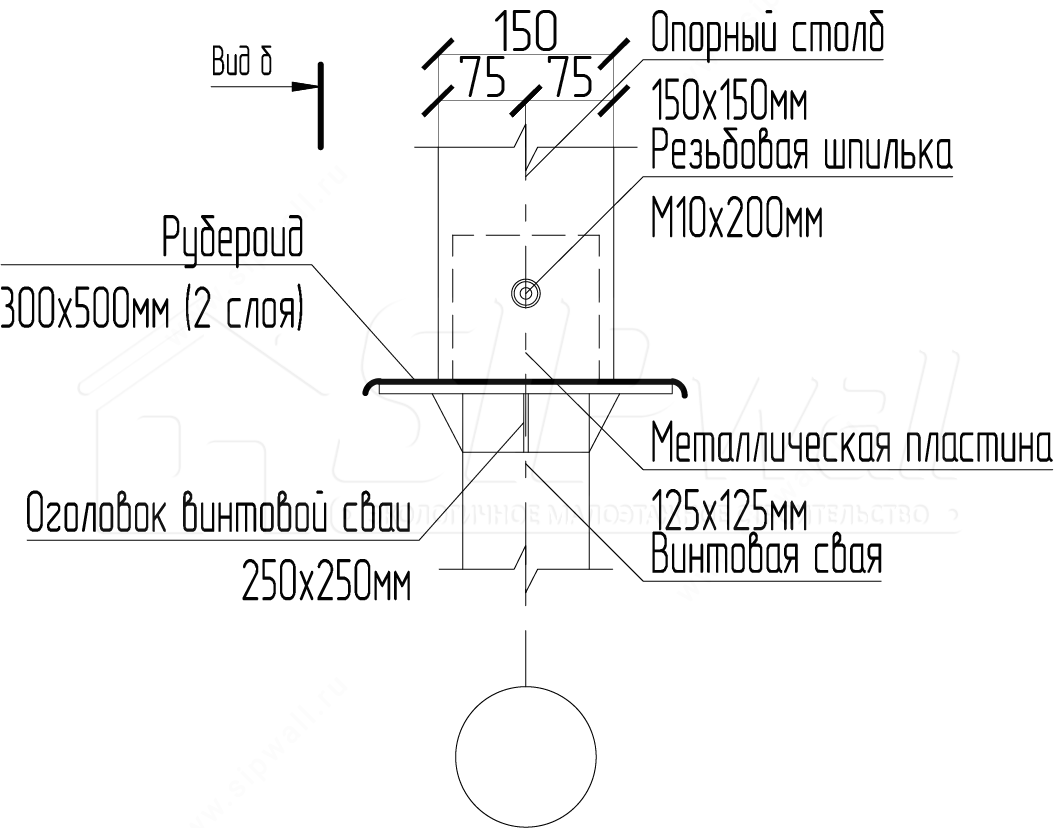

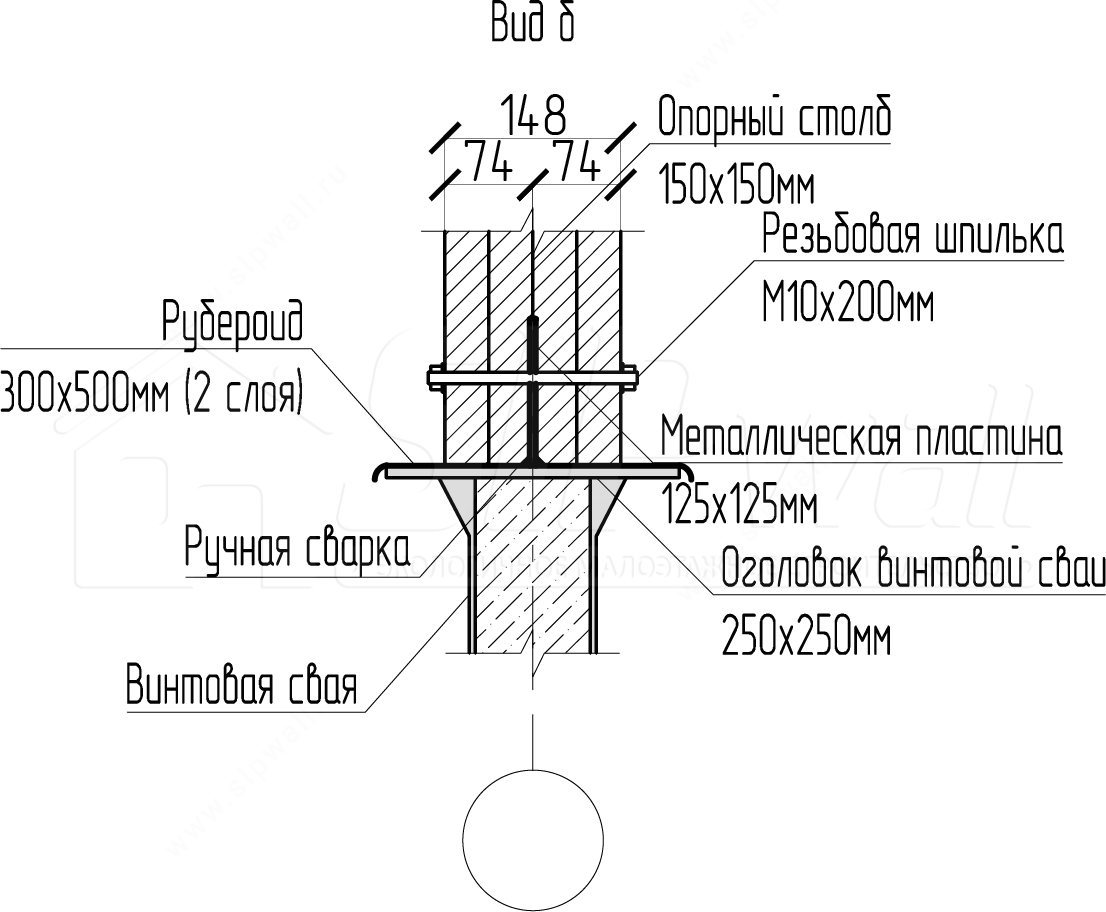

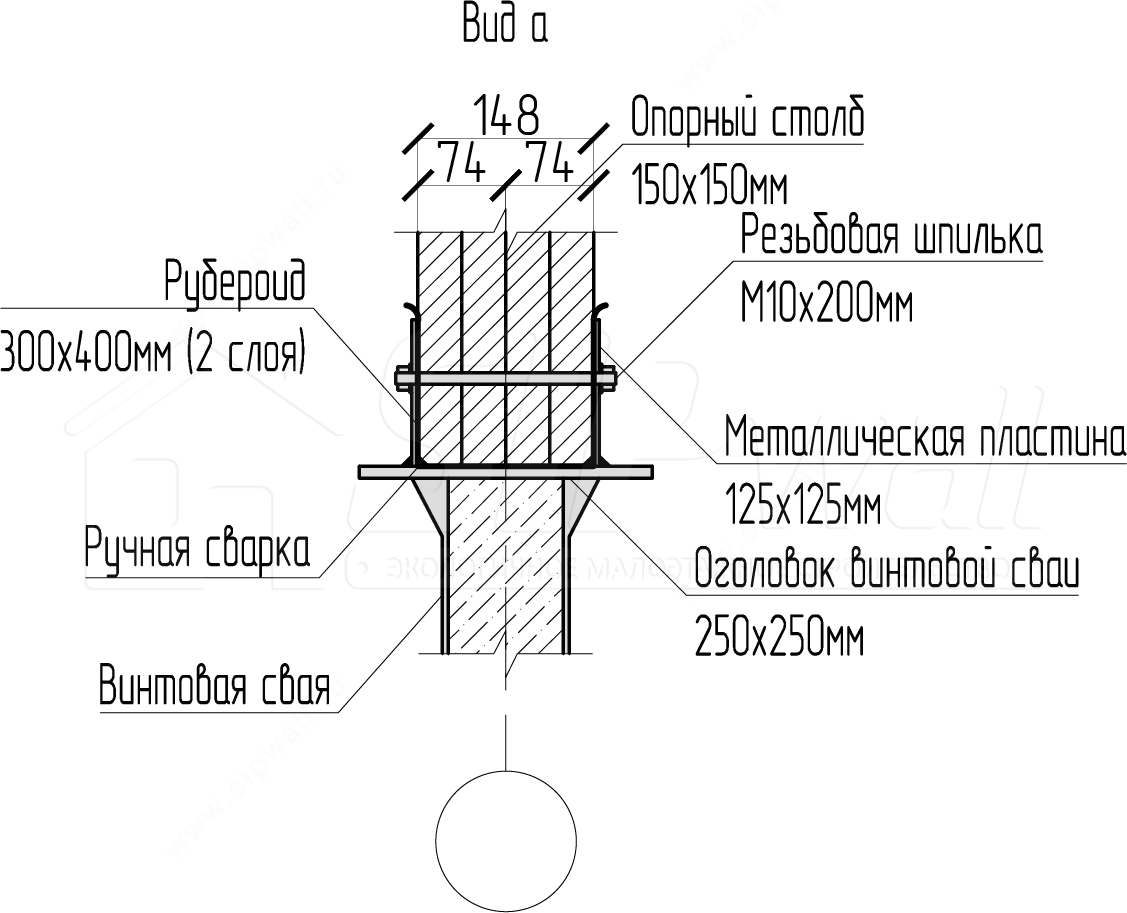

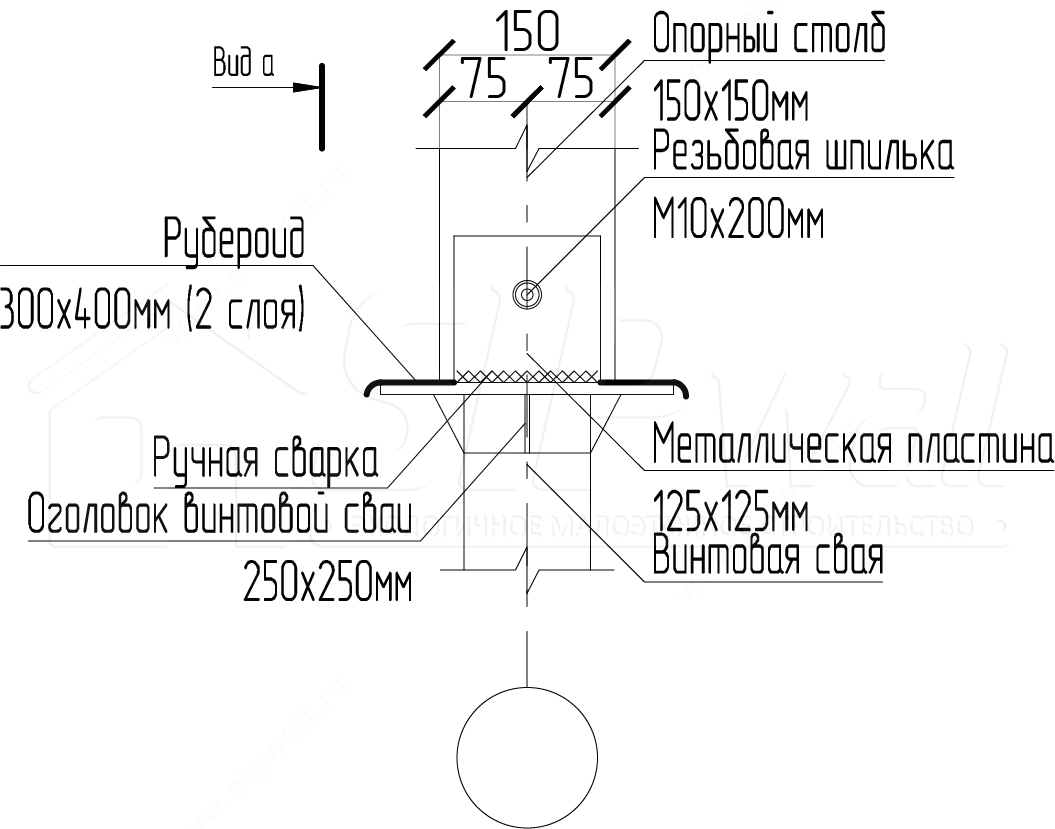

Основные узлы устройства опирания отдельностоящего столба

1. Перед монтажом опорного столба, поверхности, соприкасающиеся с металлом, обмазать битумной мастикой. 2. Место опирания столба на оголовок винтовой сваи проложить рулонной гидроизоляцией 2 слоя.
