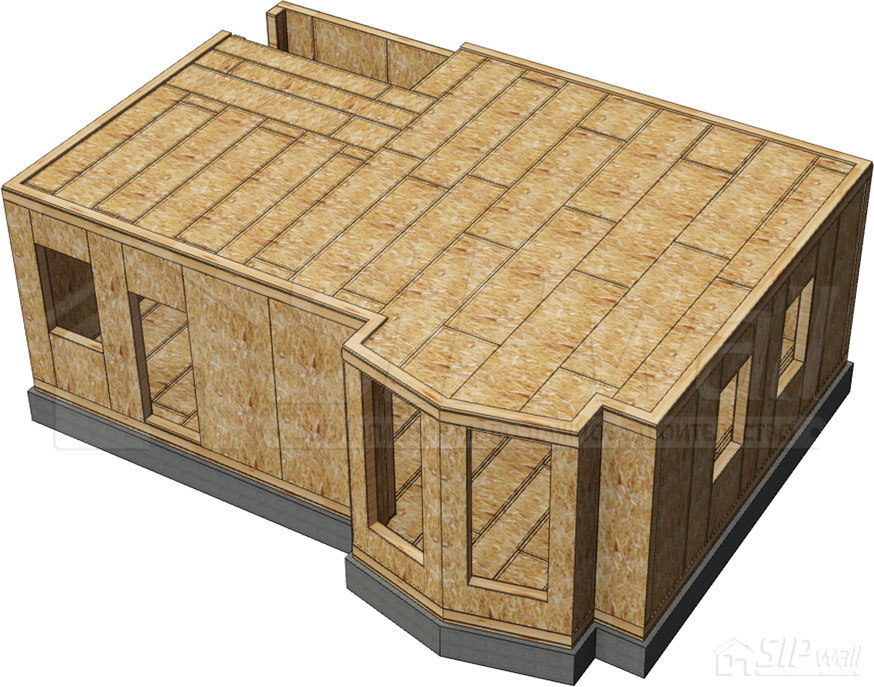

Установка нижней обвязки стен 2-го этажа
Крепление межэтажного перекрытия к верхней обвязочной доске несущих стен 1-го этажа осуществляется с помощью саморезов JD plus или их аналогов через нижнюю обвязочную доску несущих стен 2-го этажа в местах установки вшитых лаг перекрытия через одну лагу, если панели усиленные (620 × 2800 мм) и в каждую вшитую лагу, если панели не усиленные (1250 × 2800 мм), а так же по длинной стороне, с шагом 1250 мм (длина саморезов зависит от толщины перекрытия). Нижнюю обвязочную доску стеновых панелей устанавливается на расстоянии толщины плиты 12 мм от кромки перекрытия, при этом запенивается плоскость соприкосновения обвязки с перекрытием (подробные узлы крепления перекрытия смотрите в «Приложении № 2. Альбом технических решений – узлы»). Если перекрытие выполнено из СИП-панелей с двутавровыми балками, то крепление осуществляется с помощью саморезов JD plus или их аналогов через нижнюю обвязочную доску несущих стен 2-го этажа к верхней обвязочной доске несущих стен 1-го этажа с шагом 1250 мм (длина саморезов зависит от толщины перекрытия), но не через двутавровые балки.
Выбор размера саморезов для крепления обвязочной доски к перекрытию
- Панель перекрытия толщиной 174 мм — Саморезы JD plus 260 мм или их аналоги
- Панель перекрытия толщиной 224 мм — Саморезы JD plus 300 мм или их аналоги
Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).
