Сборка стеновых внутренних панелей 1-го этажа

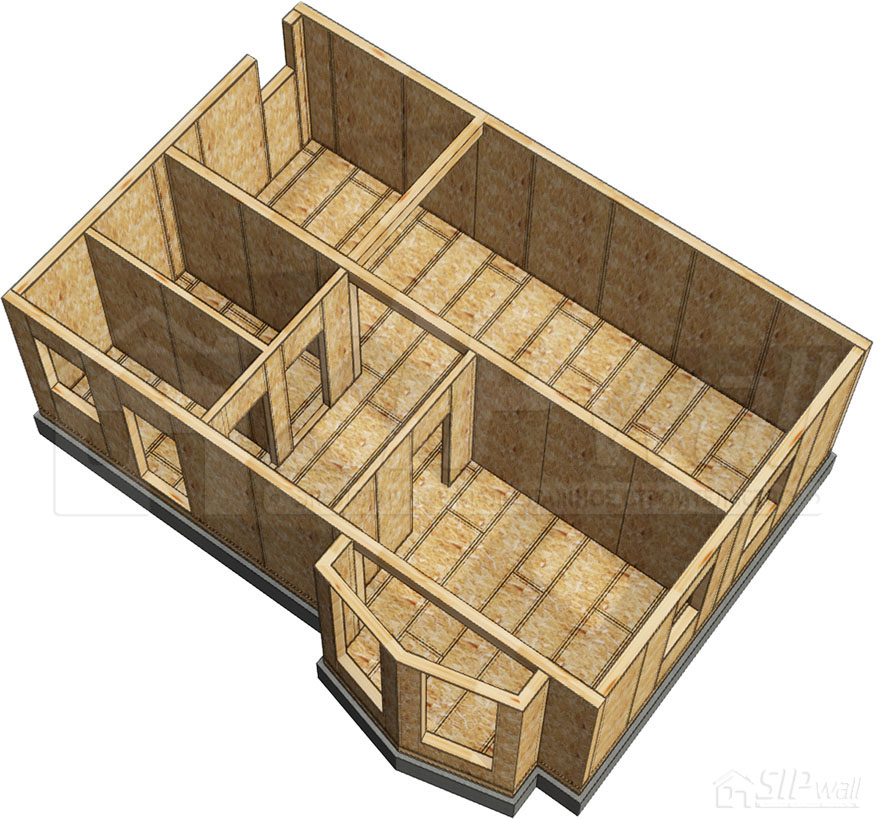

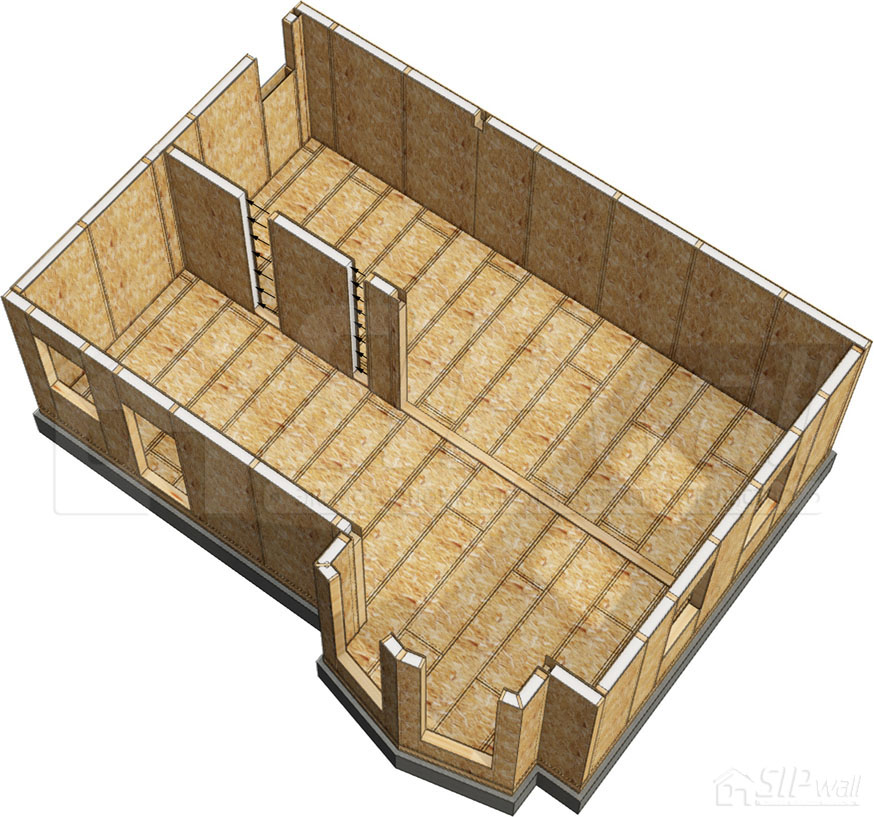

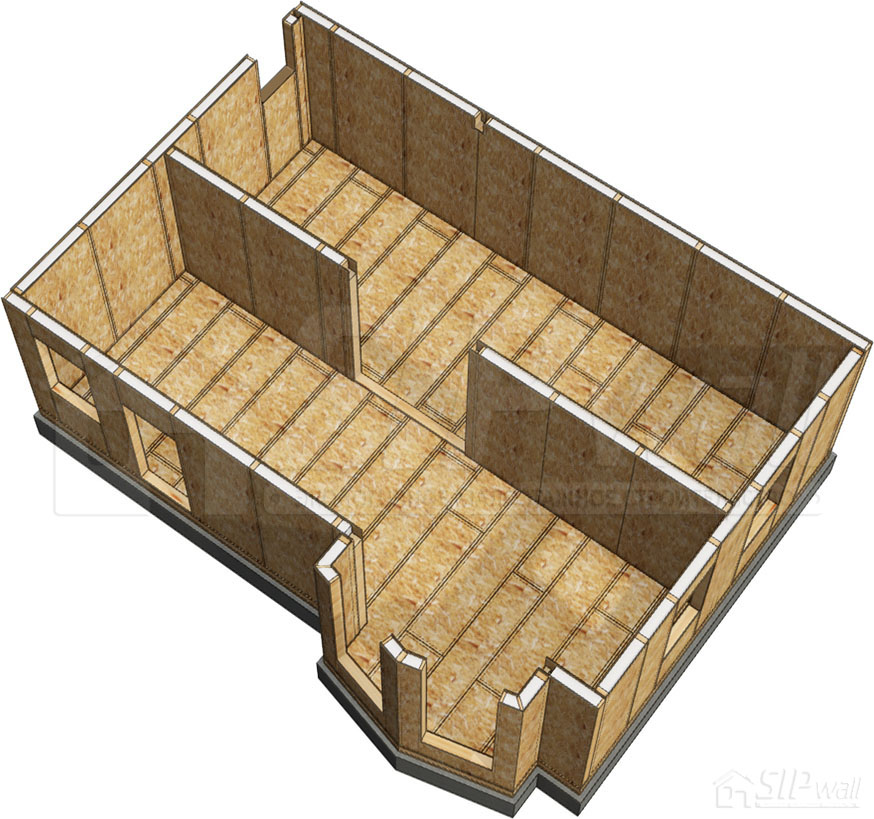

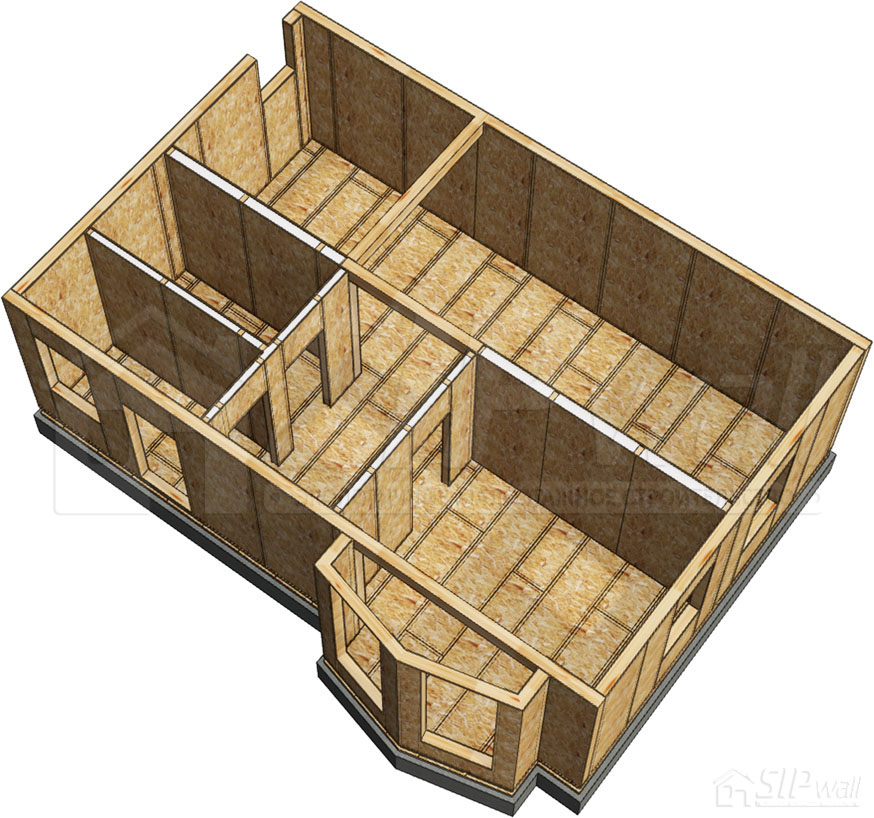

Нижнюю обвязочную доску стеновых панелей устанавливать согласно проекту, при этом запенить плоскость соприкосновения обвязки с перекрытием. Нижний паз внутренней несущей стеновой панели запенивается. Далее, на нижнюю обвязку устанавливаем стеновую панель (Псв). Фиксируем панель по нижней обвязке саморезами 3,5 × 41 мм с шагом 150 мм. К установленной панели пришивается вертикальный торцевой брус 74 × 147 мм, место соприкосновения доски и панели обрабатывается монтажной пеной. Перед установкой следующей панели торцевой шип и нижняя обвязка обрабатываются монтажной пеной. Т-образный стык несущих внутренней и наружной стен стягивается между собой саморезами JD plus 8 х 240 мм или их аналогами с шагом 400 мм (рисунок 31). Далее, продолжается наращивание стеновых панелей согласно плану. Сборка внутренних не несущих стен выполняется аналогично несущим, но на Т-образных стыках крепятся обычными саморезами 4,2 × 64 мм, а не саморезами JD plus или их аналогами. Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство стыков стеновых СИП-панелей и каркасных стен.
Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).
