Техническая документация SIPwall

Рекомендации по сборке домокомплекта

Как принять, хранить и собрать домокомплект SIPwall: разделы по порядку работ, схемы и таблицы.

Рекомендации по сборке домокомплектаРаздел 3 из 24

Основные параметры и размеры панелей SIPwall

Панели «SIPwall» представляют собой высокотехнологичную монолитную трехслойную конструкцию, состоящую из 2-х листов ОСП – ориентированной стружечной плиты (oriented strand board – OSB-3), толщиной 12 мм и твердого пенополистирола ППС-14, толщиной 100–200 мм.

Панели склеиваются однокомпонентным полиуретановым клеем типа «ЛАПРОЛ» (ТУ 2224-076-10488057-2014, марок: ЛАПРОЛ ПП 2122-65, ЛАПРОЛ ПП 2122-45), под давлением пресса до 18 т. Такие панели, за счет монолитного склеивания, выдерживают вертикальную нагрузку до 10 т и поперечную нагрузку 2 т на 1 м² (для строительства коттеджей достаточно 350 кг на 1 м²).

Для соединения SIP-панелей «SIPwall» между собой в единую конструкцию мы используем сухой строганый пиломатериал. В результате, внутри стены, формируется жесткий деревянный каркас. Этот каркас сам по себе способен нести всю нагрузку, передаваемую на стены здания. Поэтому дом, построенный по технологии «SIPwall», можно отнести к классу каркасных.

СИП панель «SIPwall» 2500 × 620 мм, 1,55 м²
ИзображениеРазмер, ммПлощадь, м²Вес с брусом, кгВес без бруса, кг

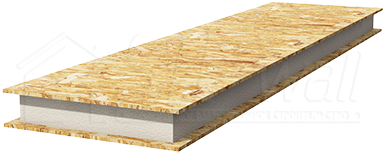

Панель SIPwall 2500 × 620 × 1242500 × 620 × 1241,5533,6825,96

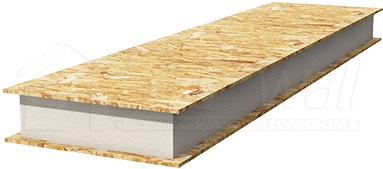

Панель SIPwall 2500 × 620 × 1742500 × 620 × 1741,5538,6626,82

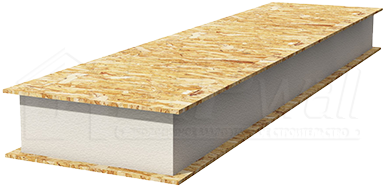

Панель SIPwall 2500 × 620 × 2242500 × 620 × 2241,5542,8627,66
СИП панель «SIPwall» 2500 × 1250 мм, 3,125 м²
ИзображениеРазмер, ммПлощадь, м²Вес с брусом, кгВес без бруса, кг

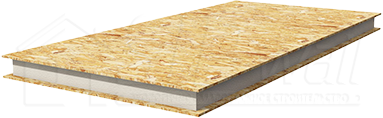

Панель SIPwall 2500 × 1250 × 1242500 × 1250 × 1243,12554,649,96

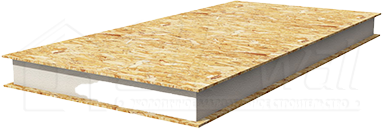

Панель SIPwall 2500 × 1250 × 1742500 × 1250 × 1743,12557,7750,77

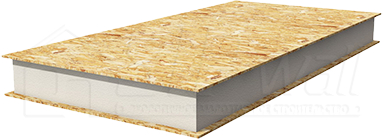

Панель SIPwall 2500 × 1250 × 2242500 × 1250 × 2243,12560,9151,59
СИП панель «SIPwall» 2800 × 620 мм, 1,736 м²
ИзображениеРазмер, ммПлощадь, м²Вес с брусом, кгВес без бруса, кг

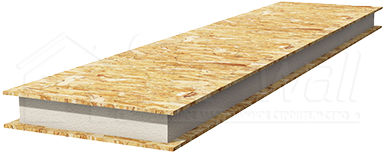

Панель SIPwall 2800 × 620 × 1242800 × 620 × 1241,736

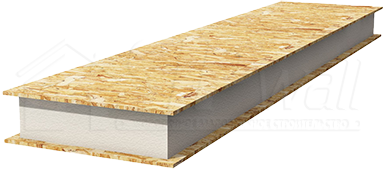

Панель SIPwall 2800 × 620 × 1742800 × 620 × 1741,736

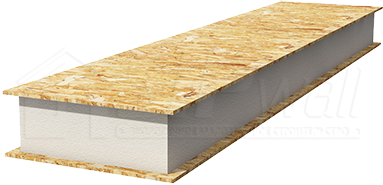

Панель SIPwall 2800 × 620 × 2242800 × 620 × 2241,736
СИП панель «SIPwall» 2800 × 1250 мм, 3,5 м²
ИзображениеРазмер, ммПлощадь, м²Вес с брусом, кгВес без бруса, кг

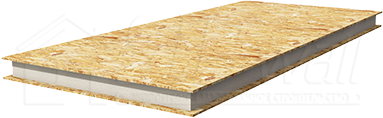

Панель SIPwall 2800 × 1250 × 1242800 × 1250 × 1243,560,2455,72

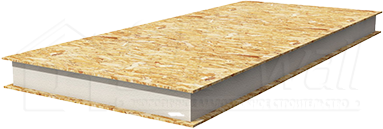

Панель SIPwall 2800 × 1250 × 1742800 × 1250 × 1743,563,2256,46

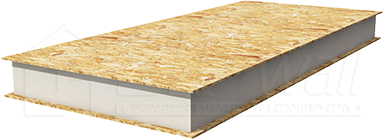

Панель SIPwall 2800 × 1250 × 2242800 × 1250 × 2243,566,3557,35

Условные обозначения

  • OSB (ОСП) – ориентированно стружечная плита;
  • ППС-14 – пенополистирольная плита.

Маркировка панелей, балок и столбов

  • Пп – панель перекрытия.
  • 2Пп – панель перекрытия первого этажа.
  • 3Пп – панель перекрытия второго этажа.
  • Псн – панель стеновая наружная.
  • 2Псн – стеновая панель наружная второго этажа.
  • 3Псн – стеновая панель наружная третьего этажа.
  • Псв – панель стеновая внутренняя.
  • 2Псв – панель внутренняя второго этажа.
  • 3Псв – панель внутренняя третьего этажа.
  • Кп – панель кровли (если один скат).
  • 1Кп – панель кровли (скат 1).
  • 2Кп – панель кровли (скат 2).
  • 3Кп – панель кровли по скатам.
  • Пр – прогон.
  • Мр – мауэрлат.
  • БК – балка коньковая.
  • Оп.ст. – опорный столб.
  • Вш. – вшитая доска.
