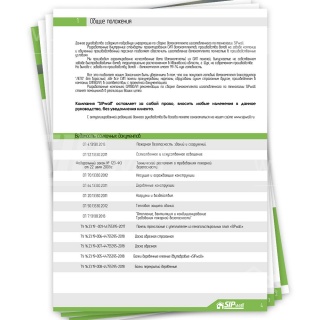

Рекомендации по сборке домокомплекта
-
Разработанные компанией СИПВОЛЛ рекомендации по сборке домокомплекта, изготовленного по технологии SIPwall, станут помощником в реализации Ваших целей.Подробнее -

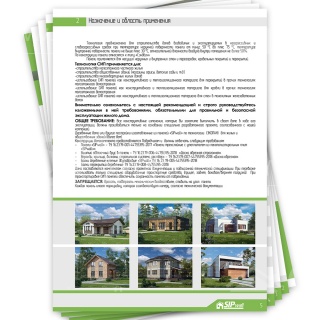

Технология предназначена для строительства домов возводимых и эксплуатируемых в неагрессивных и слабоагрессивных средах при температуре наружной поверхности панели от −50 °С до +75 °С, относительной влажности воздуха внутри помещения не более 50 %. По конструкции панели относятся к типу «Сэндвич».Подробнее -

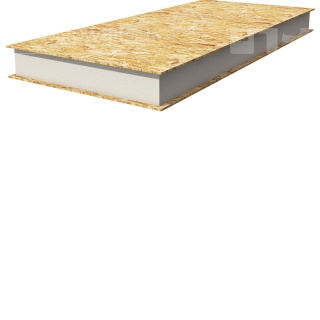

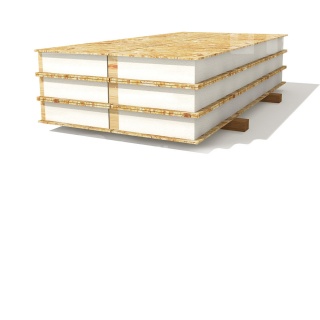

Панели «SIPwall» представляют собой высокотехнологичную монолитную трехслойную конструкцию, состоящую из 2-х листов ОСП – ориентированной стружечной плиты (oriented strand board – OSB-3), толщиной 12 мм и твердого пенополистирола ППС 14, толщиной 100–200 мм.Подробнее -
Хранение дома в открытых условиях не более 20 дней от даты отгрузки заводом-изготовителем. При выпадении климатических осадков (дождь, снег) складируемые материалы следует закрыть пленкой. Зимой место складирования предварительно следует очистить от снега.Подробнее -

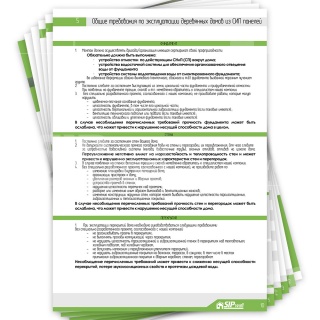

Без специально разработанного проекта, согласованного с нашей компанией, не производите работы, которые могут нарушить:Подробнее
– щебеночно-песчаное основание фундамента;
– целостность фундамента, в том числе его цокольной части;
– целостность вертикальной и горизонтальной гидроизоляции фундамента (если таковые имеются);
– вентиляцию технического подполья или подвала (если таковые имеются);
– целостность облицовки и утепления фундамента (если таковые имеются). -

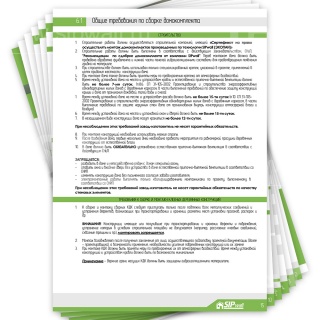

Строительные работы должны быть выполнены в соответствии с действующим законодательством, СНиП, «Рекомендациями по сборке домокомплекта от компании SIPwall». Перед монтажом дома должна быть проведена обработка фундамента и нижней части панелей гидроизоляционными составами для предотвращения появления грибка на материале.Подробнее -

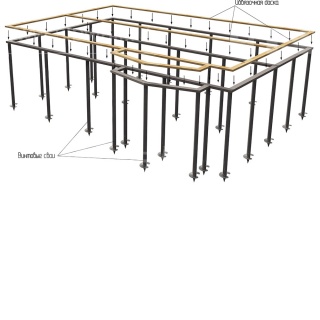

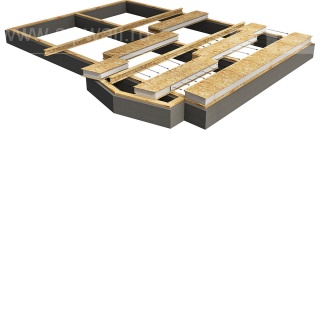

Обвязочная доска – верхняя часть фундамента, представляющая собой доску 40 × 150 мм или (50 × 150 мм), передает нагрузки на фундамент, а также служит основанием для крепления перекрытия на отметке 0.000 м, укладывается через 2 слоя рулонной гидроизоляции, крепление выполняется анкерным болтом с шагом 1 м.Подробнее -

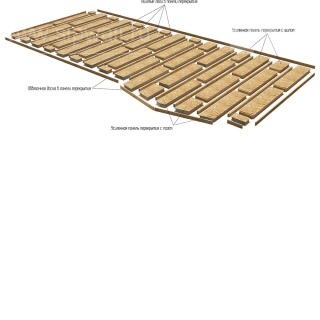

Дальнейшее строительство предусматривает сборку панелей перекрытия. Сборка производится в соответствии со схемой расположения панелей перекрытия вдоль или поперёк оси дома. Перед монтажом панелей их обрабатывают снизу обмазочной гидроизоляцией (праймером). Панели раскладываются вдоль стены дома, и производится их сращивание по длине путём вставки шипа одной панели в обработанный монтажной пеной паз другой панели и фиксации их саморезами 3,5 × 41 мм.Подробнее -
После набора по длине в собранные панели вшивается брус – лага. Лага может быть из сухого строганого цельного бруса 74 × 147 мм или сшитая из сухой строганой доски 37 × 197 мм. Все пазы перед вшиванием балки и поверхности сплачиваемых элементов (сшитых балок) запениваются монтажной пеной. Пена наносится как зигзагообразным способом, так и по периметру паза панели, либо по периметру сплачиваемого элемента.Подробнее -

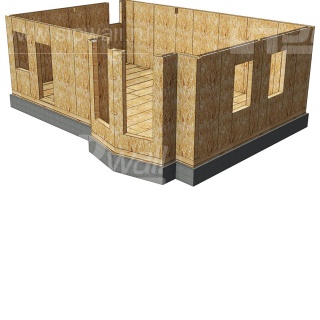

Угловые панели двух смежных стен ставятся на нижнюю обвязку.Подробнее
Нижний паз стеновой панели запенивается. Далее, на нижнюю обвязку устанавливаем стеновую панель (Псн) строго заподлицо с панелью перекрытия (ПП). Фиксируем панель по нижней обвязке саморезами 3,5 × 41 мм с шагом 150–180 мм. -

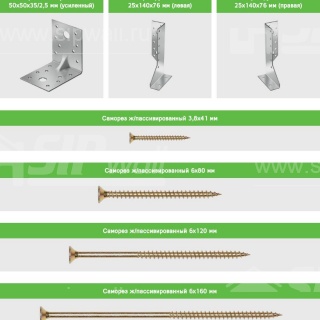

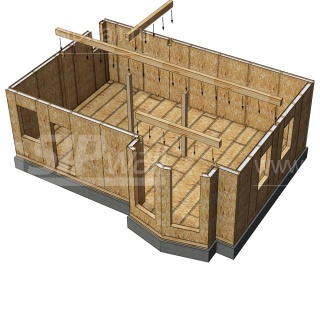

Монтаж стоек и балок начинается с изучения схемы их расположения и маркировки. Монтаж стоек происходит к вшитым лагам перекрытия (или шип-пазам) с помощью усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм) и саморезов 6 × 80 мм (10 шт. на уголок).Подробнее -

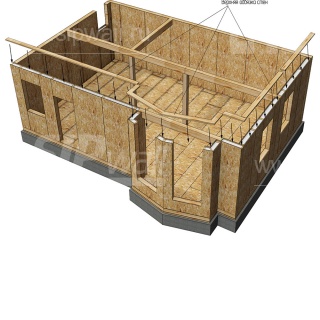

После окончания монтажа стен и балок внутри дома, верхний паз стеновых панелей запенивается, затем вставляется верхняя обвязка стен и фиксируется саморезами 3,5 × 41 мм (рисунок 30).Подробнее -

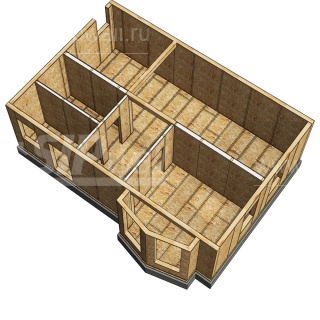

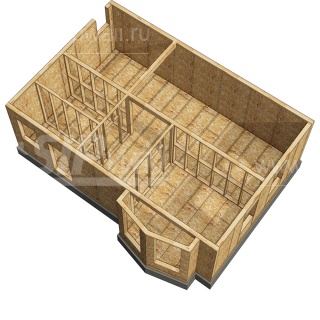

Нижнюю обвязочную доску стеновых панелей устанавливать согласно проекту, при этом запенить плоскость соприкосновения обвязки с перекрытием.Подробнее
Нижний паз внутренней несущей стеновой панели запенивается. Далее, на нижнюю обвязку устанавливаем стеновую панель (Псв). Фиксируем панель по нижней обвязке саморезами 3,5 × 41 мм с шагом 150 мм. -
Несущие каркасные стены выполняются из доски 37 × 147 мм.Подробнее
Нижняя обвязочная доска внутренней несущей каркасной стены крепится к перекрытию саморезами 4,2 × 64 мм к каждой вшитой лаге перекрытия по 2 шт., согласно плану этажа. -

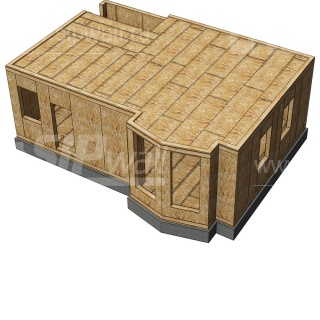

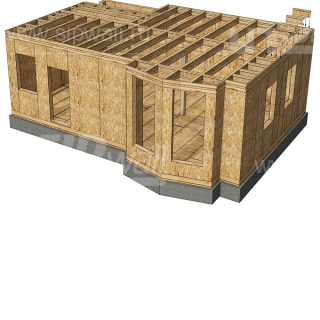

Дальнейшее строительство предусматривает сборку панелей межэтажного перекрытия. Сборка производится в соответствии со схемой расположения панелей перекрытия. Панели раскладываются вдоль стороны дома, и производится их сращивание по длине путём вставки шипа одной панели в обработанный монтажной пеной паз другой панели и фиксации их саморезами 3,5 × 41 мм.Подробнее -
Крепление межэтажного перекрытия к верхней обвязочной доске несущих стен 1-го этажа осуществляется с помощью саморезов JD plus или их аналогов через нижнюю обвязочную доску несущих стен 2-го этажа в местах установки вшитых лаг перекрытия через одну лагу, если панели усиленные (620 × 2800 мм) и в каждую вшитую лагу, если панели не усиленные (1250 × 2800 мм), а так же по длинной стороне, с шагом 1250 мм (длина саморезов зависит от толщины перекрытия).Подробнее -

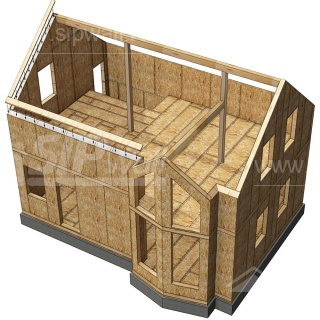

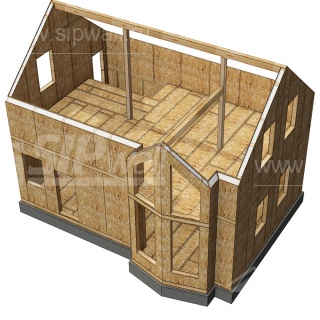

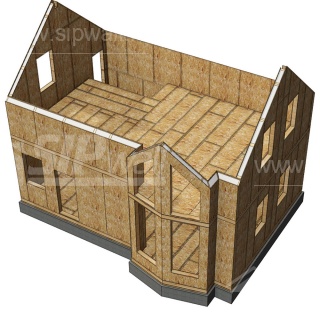

Сборка стен начинается с изучения схемы расположения и маркировки панелей стен. Угловые панели двух смежных стен ставятся на нижнюю обвязку.Подробнее
Нижний паз стеновой панели запенивается. Далее, на нижнюю обвязку устанавливаем стеновую панель (Псн) строго заподлицо с панелью перекрытия (ПП). Фиксируем панель по нижней обвязке саморезами 3,5 × 41 мм с шагом 150 мм. -
Монтаж стоек и балок начинается с изучения схемы их расположения и маркировки.Подробнее
Монтаж стоек происходит к вшитым лагам перекрытия (или шип-пазам) с помощью усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм) и саморезов 6 × 80 мм (10 шт. на уголок).
Под балки в несущих панелях на производстве вшиваются стойки и делаются гнезда. -
После окончания монтажа стен и балок внутри дома, верхний паз стеновых панелей запениваются, затем вставляется верхняя обвязка стен и фиксируется саморезами 3,5 × 41 мм (рисунок 47).Подробнее -

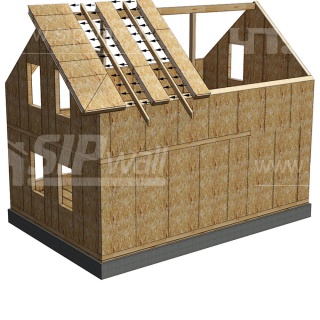

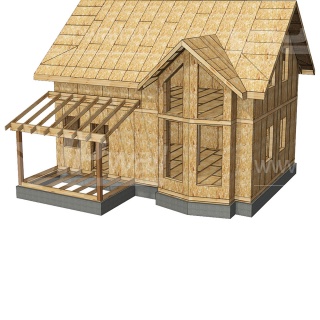

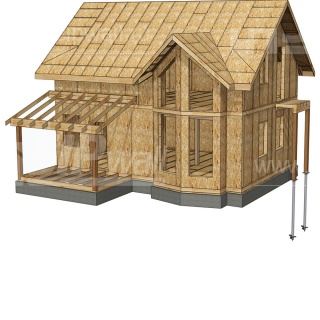

Стропило – несущий элемент кровельного покрытия, воспринимающий нагрузки от снегового покрова, ветра и веса покрытия. Выполнен из сухого строганого бруса или доски (37 × 197 мм, 74 × 147 мм), зависит от толщины панелей кровли. Сшивается аналогично вшитым лагам панелей перекрытия.Подробнее -
Лаги перекрытия веранды устанавливаются на опорную доску 40 × 150 мм, прикрепляемую к ростверку саморезами 6 × 80 мм по 2 шт. с шагом в 1 м (если пролет лаг меньше 2000 мм). Сами лаги перекрытия закрепить с помощью саморезов 90 мм (по 4 шт. на опирание).Подробнее -
Лаги перекрытия балкона устанавливаются на опорную доску 40 × 150 мм, прикрепляемую к вшитым стойкам стеновых панелей саморезами 6 × 80 мм по 2 шт. (если пролет лаг меньше 2000 мм). Сами лаги перекрытия закрепляются с помощью саморезов 90 мм (по 4 шт. на опирание).Подробнее -
Основание под укладку гибкой черепицы должно быть сухим, сплошным, жестким и ровным. Перепады по высоте не должны превышать 1–2 мм.Подробнее

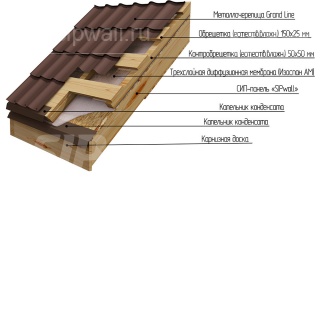

Монтаж обрешетки и контробрешетки на кровлю из СИП-панелей выполняется согласно рисунку 79.
Монтаж обрешетки на холодную кровлю выполняется согласно рисунку 80.
