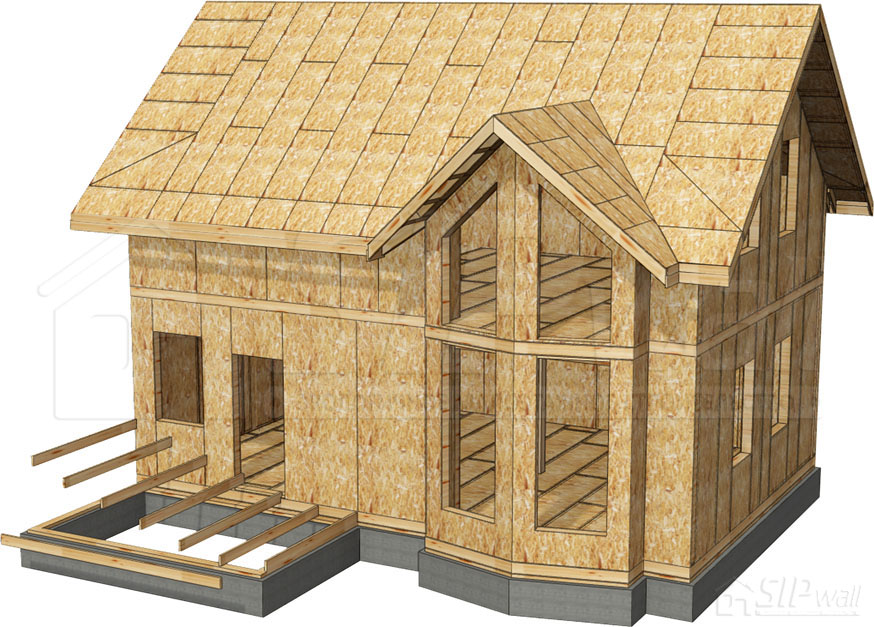

Лаги перекрытия веранды устанавливаются на опорную доску 40 × 150 мм, прикрепляемую к ростверку саморезами 6 × 80 мм по 2 шт. с шагом в 1 м (если пролет лаг меньше 2000 мм). Сами лаги перекрытия закрепить с помощью саморезов 90 мм (по 4 шт. на опирание).
Лаги перекрытия веранды устанавливаются на опорный брус 80 × 150 мм, прикрепляемый к ростверку саморезами 6 × 120 мм по 2 шт. с шагом в 1 м (если пролет лаг больше 2100 мм). Сами лаги перекрытия крепятся с помощью саморезов 90 мм (по 4 шт. на опирание).
Доски на лаги 80 × 150 мм и 80 × 200 мм сшиваются с помощью саморезов 4,2 × 64 мм в шахматном порядке с шагом 150 мм.
Шаг лаг берется по расчету.
Основные узлы конструкций см. в Приложении № 6. Альбом технических решений – устройство крылец, террас, балконов, навесов.

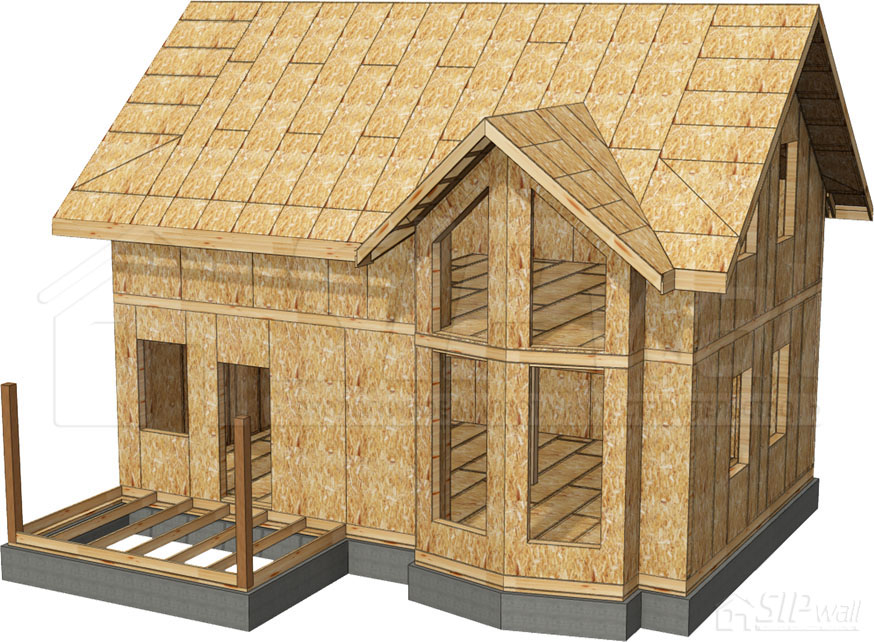

Монтаж стоек происходит к ростверку с помощью усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм).

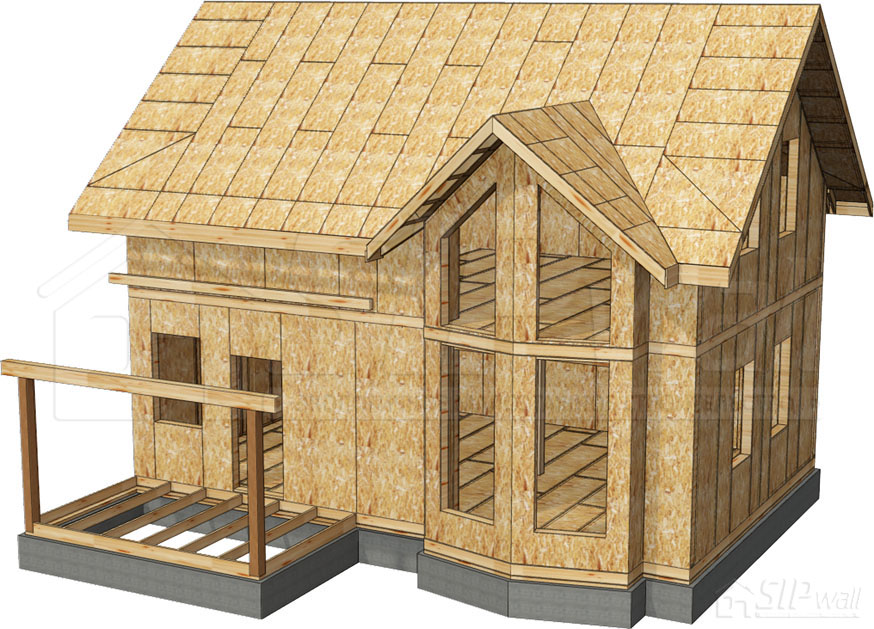

Балки и стойки между собой крепятся с помощью усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм) и саморезов 6 × 80 мм.
На опоре балки соединяются по длине с помощью металлической пластины 100 × 300 мм и саморезов 3,5 × 41 мм.
Балка может крепиться к другой балке с помощью опоры бруса OBR-R 150 × 150 × 76 × 2 мм и саморезов 6 × 80 мм.

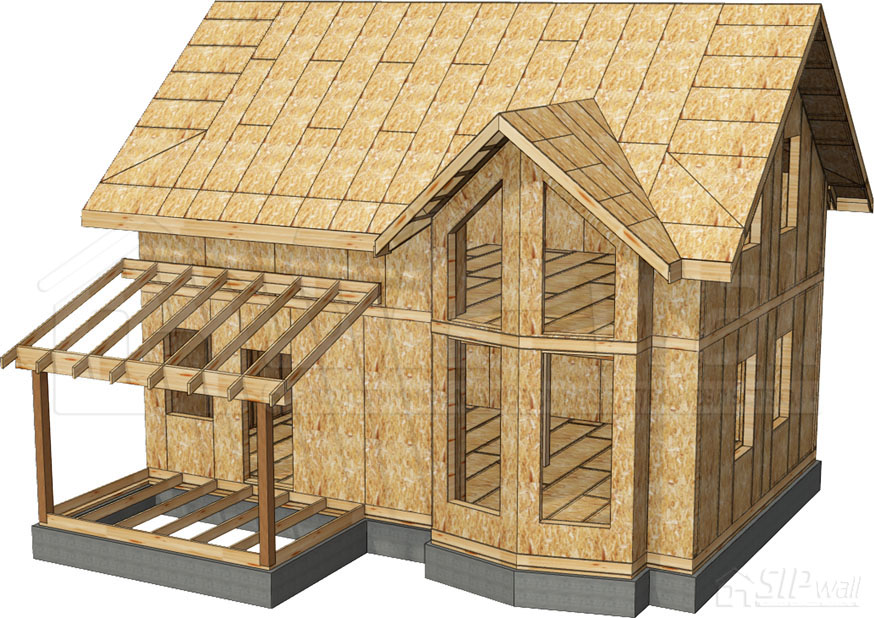

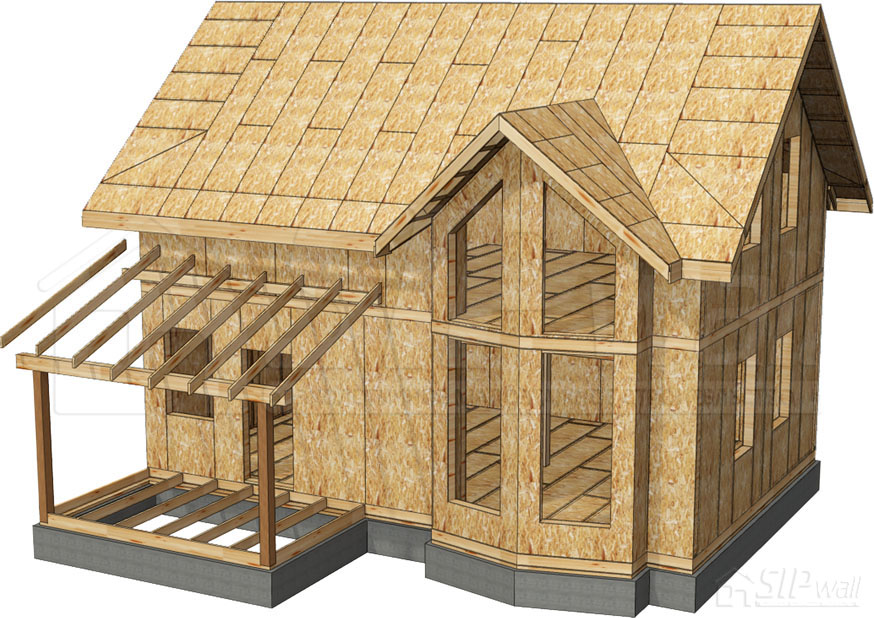

Стропильные ноги крепятся к нижней опоре с помощью усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм) и саморезов 3,5 × 41 мм.
Перемычки между стропильными ногами крепятся с помощью саморезов 4,2 × 90 мм по 4 шт. на перемычку.
Сшиваются сдвоенные стропильные ноги саморезами 4,2 × 64 мм в шахматном порядке с шагом 150 мм.
Карнизную доску в местах пересечения со стропилами крепятся двумя саморезами 4,2 × 64 мм.
На опоре одинарные стропила крепятся саморезами 6 × 120 мм по 3 шт. на узел, а двойные стропила крепить саморезами 6 × 160 мм по 3 шт.
Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).
