Монтаж кровли

Монтаж кровли из СИП панелей

1. Монтаж кровельных панелей

   Стропило – несущий элемент кровельного покрытия, воспринимающий нагрузки от снегового покрова, ветра и веса покрытия. Выполнен из сухого строганого бруса или доски (37 × 197 мм, 74 × 147 мм), зависит от толщины панелей кровли. Сшивается аналогично вшитым лагам панелей перекрытия.

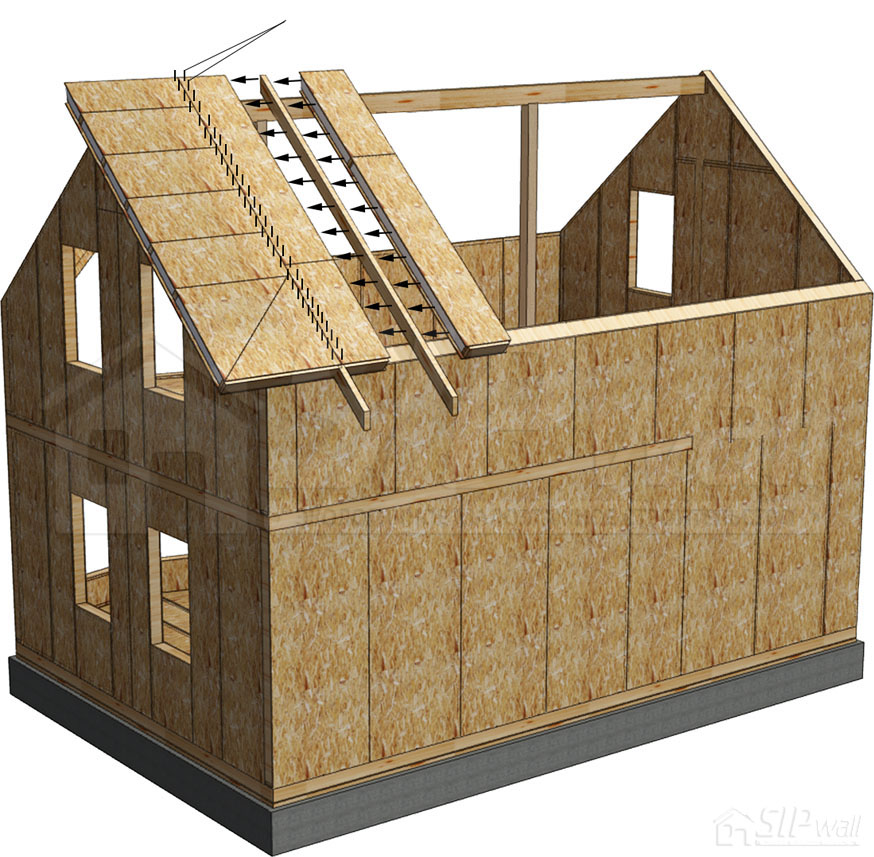

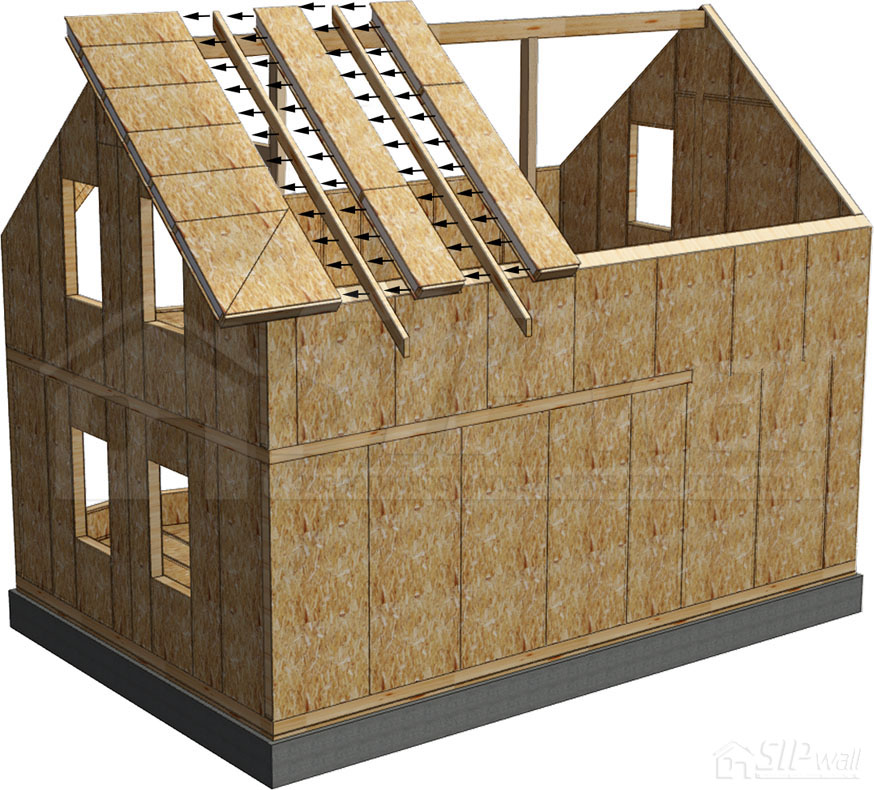

   Установка кровельных панелей начинается со стороны одного из фронтонов. Устанавливаются первая панель, затем наращивают по длине по фронтону.

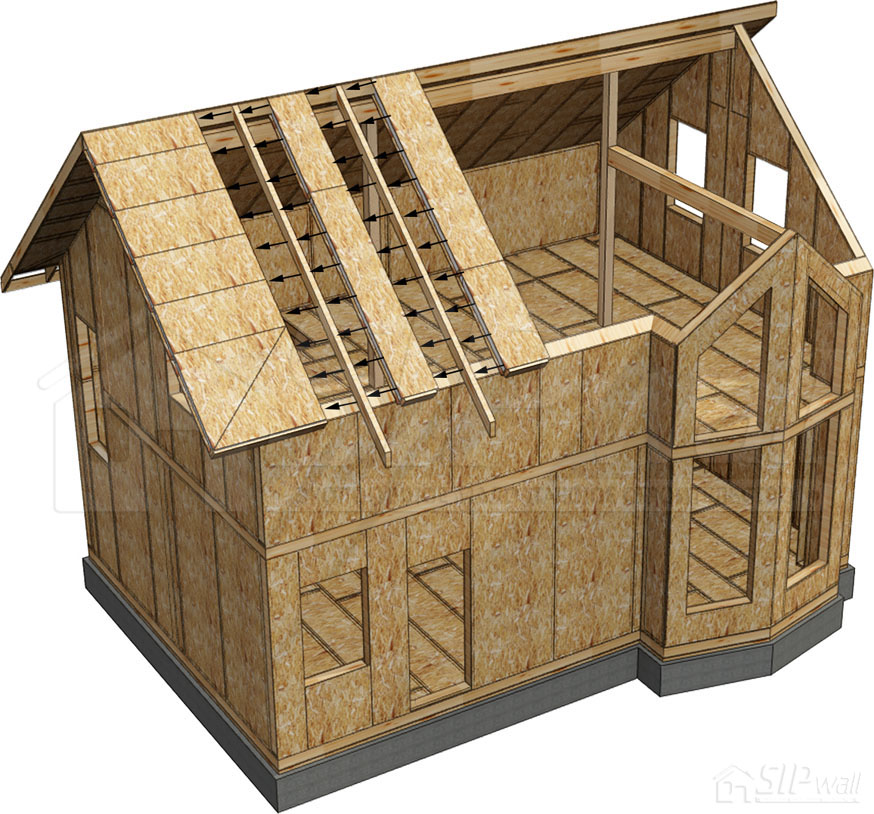

   Далее, в предварительно запененный паз устанавливается стропило, панели пришиваются к стропилу саморезами, затем процесс повторяется (наращивание панелей и стропил вдоль коньковой балки). Стропильные ноги крепятся к несущим элементам саморезами JD plus или их аналогами, по одному на каждое опирание (длинна саморезов зависит от толщины кровельных панелей). Все пазы перед установкой стропил предварительно запениваются монтажной пеной.

   Крепление саморезами к несущим стенам:

   Панель перекрытия толщиной 174 мм
   Саморезы JD plus 240 мм или их аналоги
   Панель перекрытия толщиной 224 мм
   Саморезы JD plus 300 мм или их аналоги

   Крепление саморезами к балкам и прогонам:

   Панель перекрытия толщиной 174 мм
   Саморезы JD plus 260 мм или их аналоги
   Панель перекрытия толщиной 224 мм
   Саморезы JD plus 320 мм или их аналоги

   Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство кровли дома.

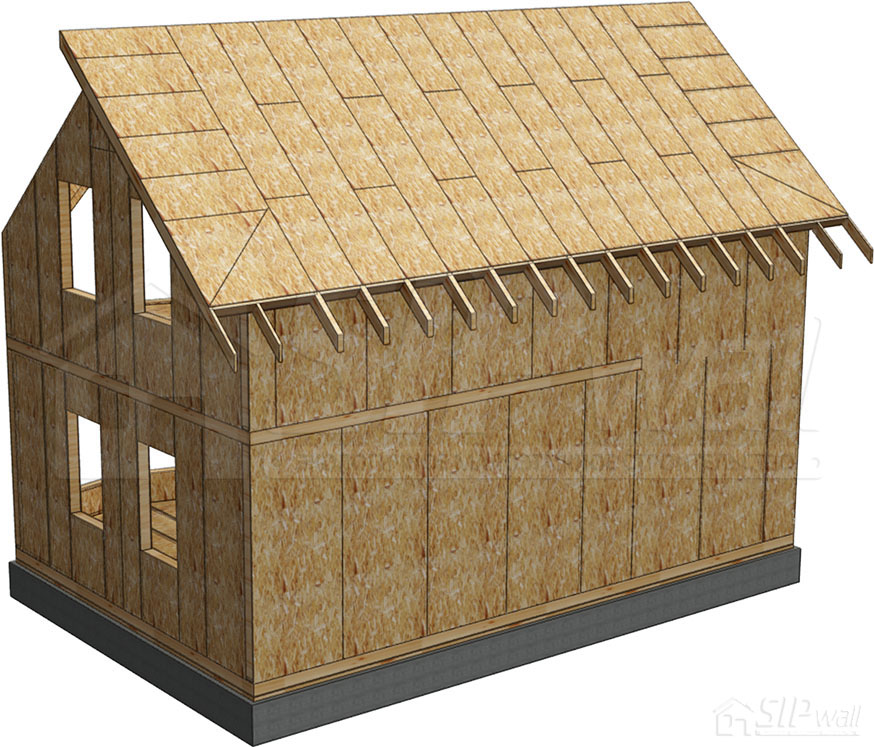

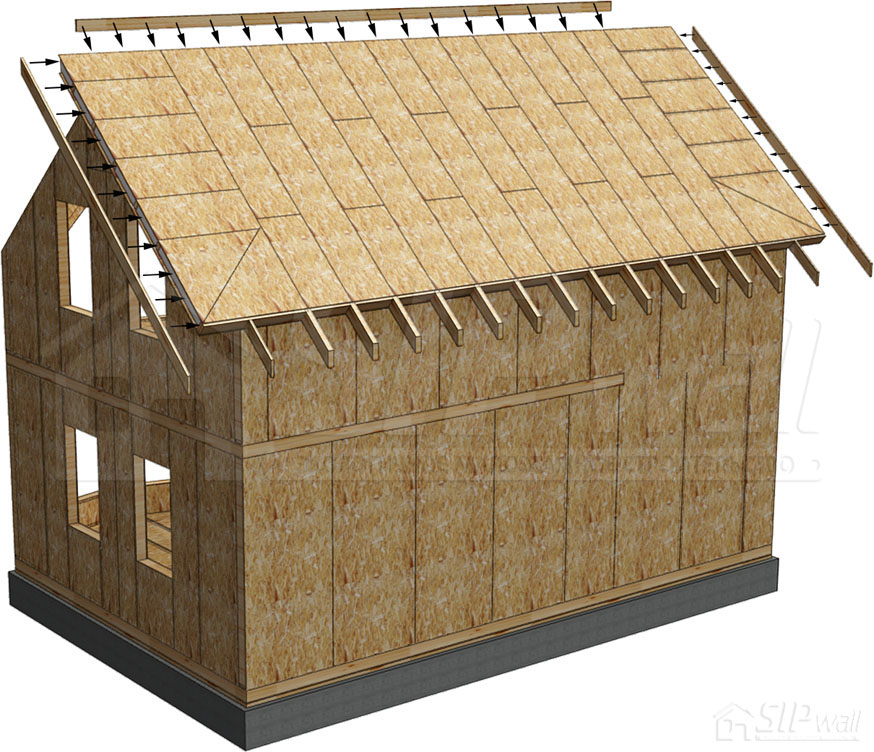

2. Установка и крепление обвязочной доски

   По окончанию сборки ската выполняется обвязка по контуру с запениванием паза. Пришивается саморезами 3,5 × 41 мм через ОСП с шагом 150 мм.

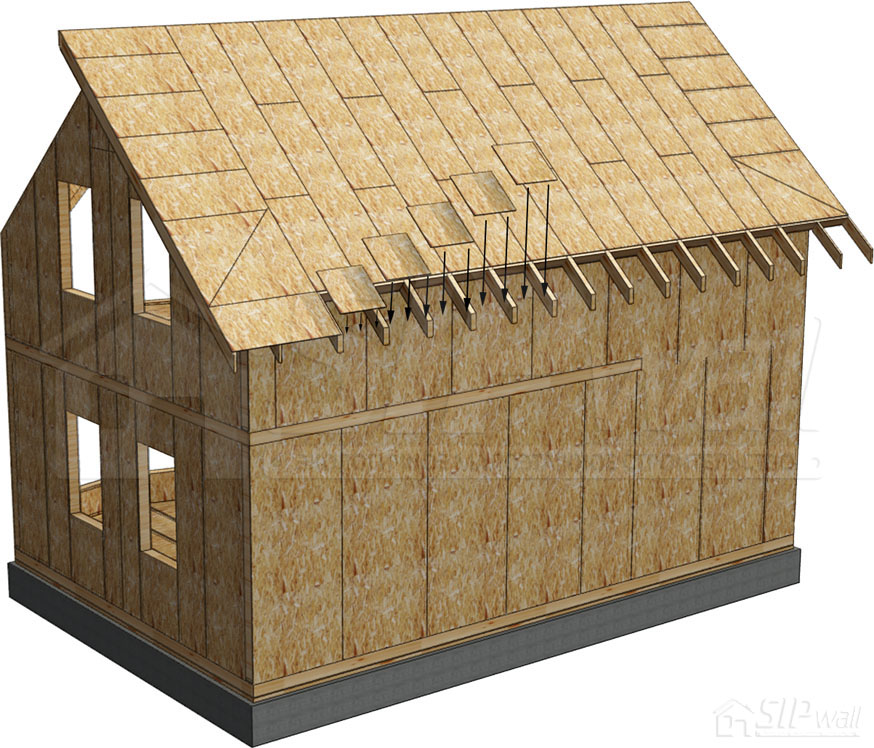

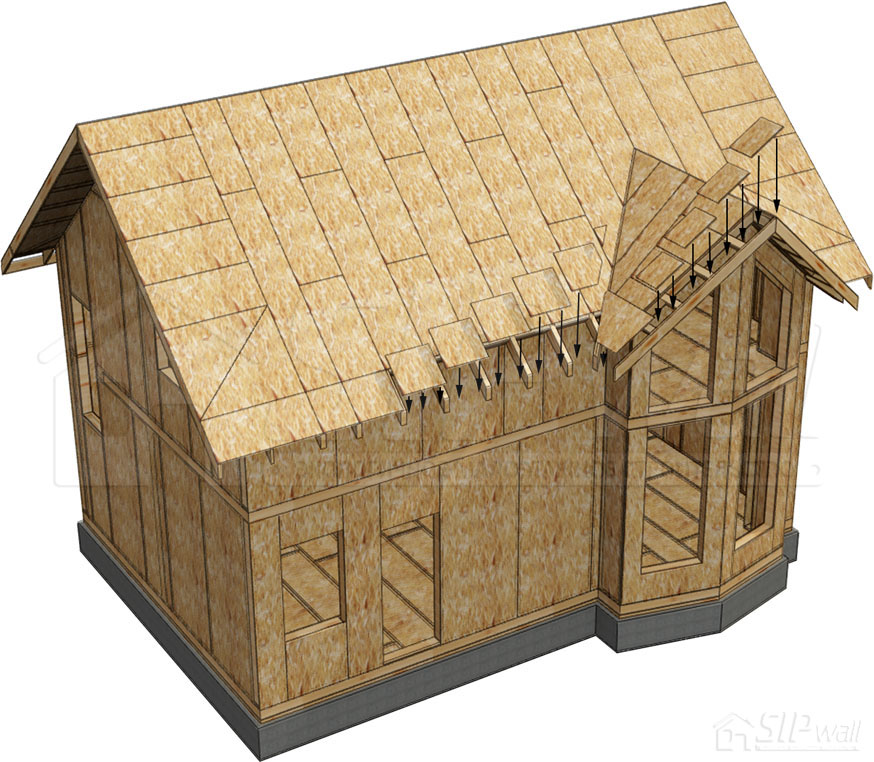

3. Обшивка выпусков листами ОСП

   Следующим этапом сборки кровли является обшивка выпусков листами ОСП. Крепление выполняется к стропильной ноге саморезами 3,5 × 41 мм с шагом 100-150 мм.

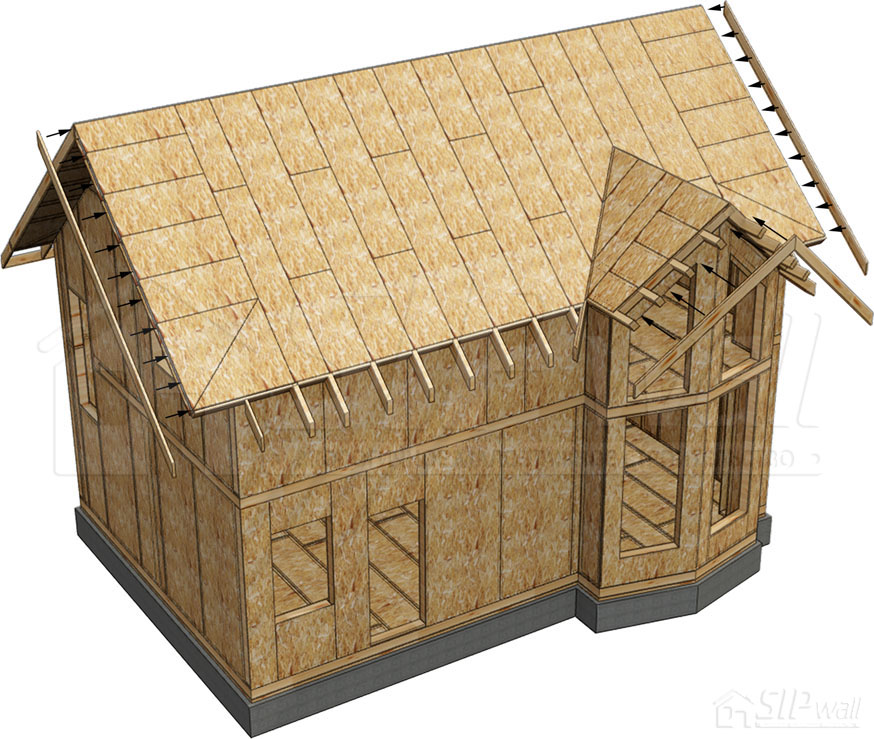

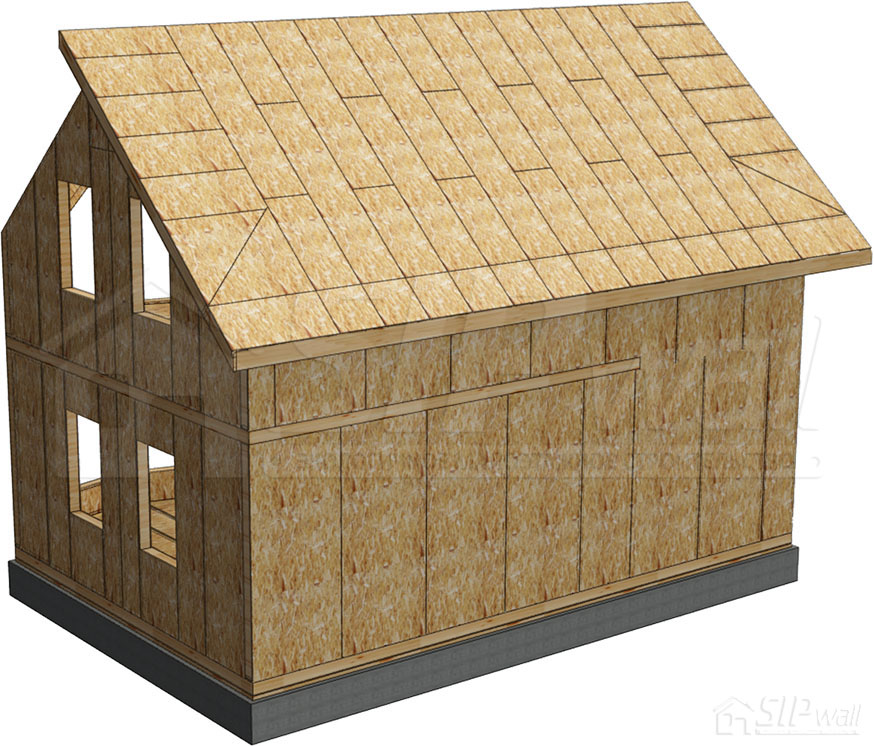

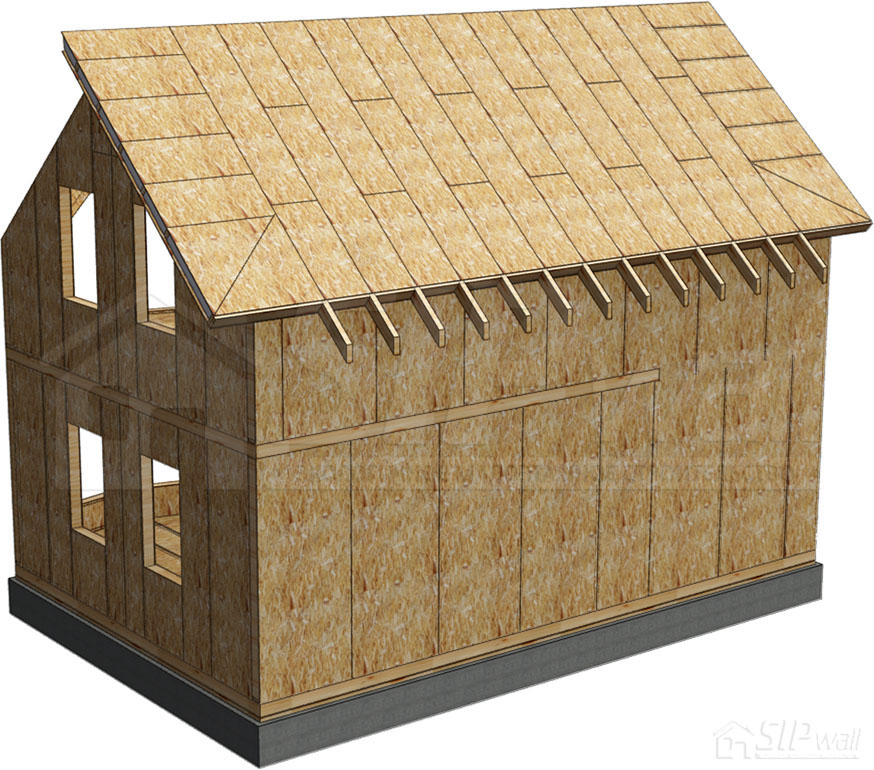

4. Монтаж карнизной доски

   По завершении сборки кровли, выполняется монтаж карнизной доски. Карнизная доска крепится в каждую стропильную ногу, по 2 самореза на каждую карнизную доску.

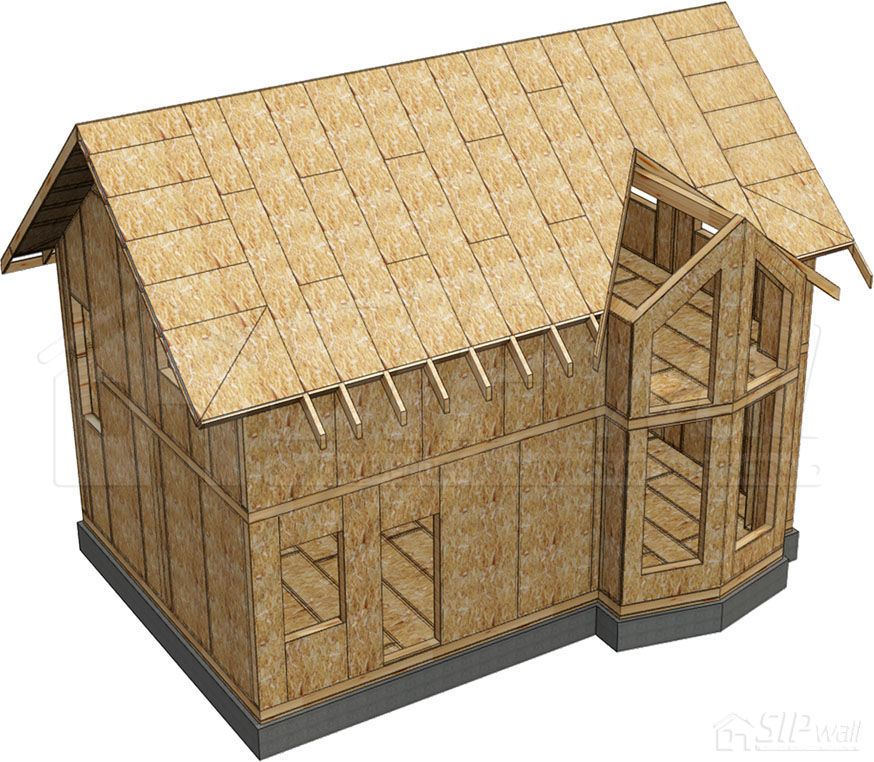

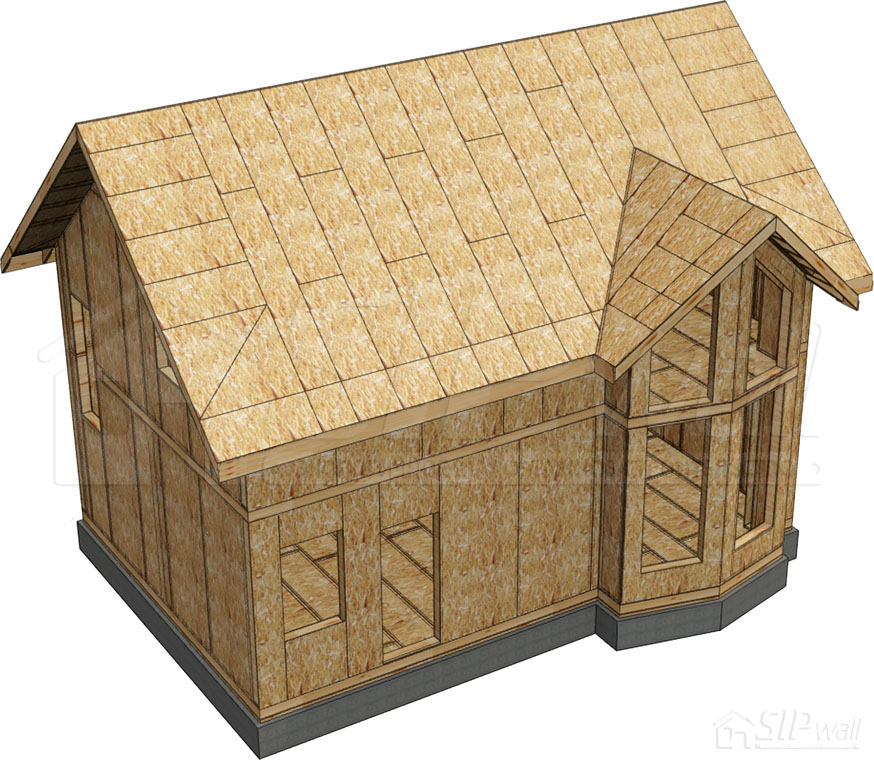

   Монтаж следующих скатов производится аналогично.

   Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство кровли дома.













   Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).

Монтаж холодной стропильной системы (двускатной)

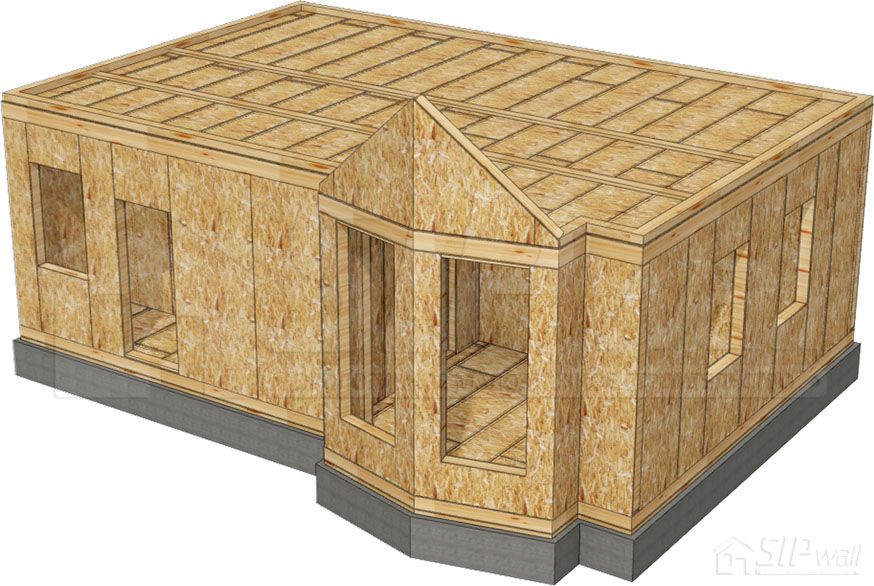

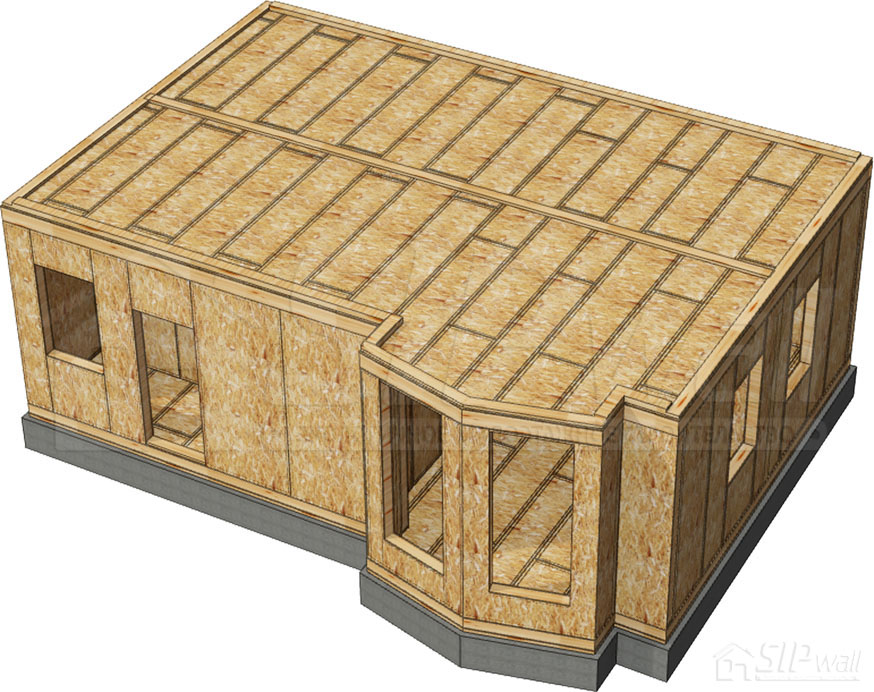

1. Монтаж подстропильной конструкции холодной кровли

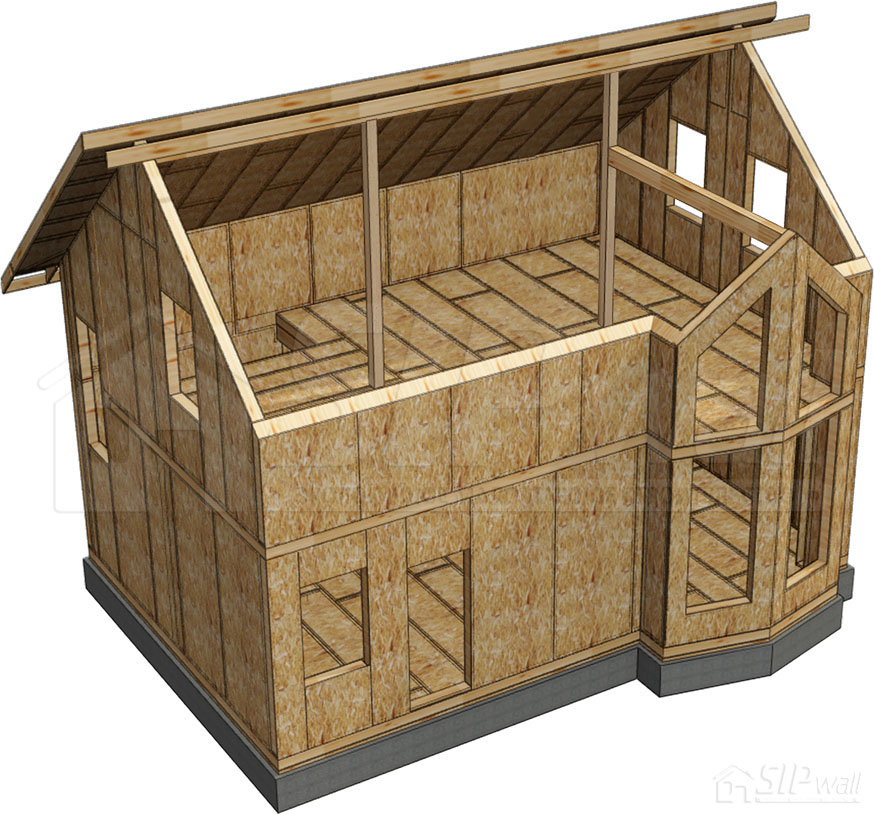

   Сборка подстропильной конструкции начинается с изучения схемы расположения всех элементов.

   Мауэрлат сшивается из двух досок 40 × 150 мм и крепится согласно проекту к вшитым лагам перекрытия саморезами 6 × 160 мм по 2 шт. с шагом 1250 мм или в каждую вторую лагу. Если перекрытие с двутаврами, то мауэрлат крепится с шагом 1250 мм, но не через двутавр, саморезами JD plus 8 × 300 мм или их аналогами через первую доску мауэрлата.

   Обвязочная доска 40 × 150 мм, под стойки чердака, крепится к вшитым лагам перекрытия саморезами 4,2 × 90 м по 2 шт. с шагом 1250 мм или в каждую вторую лагу. Если перекрытие с двутаврами, то обвязка крепится с шагом 1250 мм, но не через двутавр, саморезами JD plus 8 × 300 мм или их аналогами.

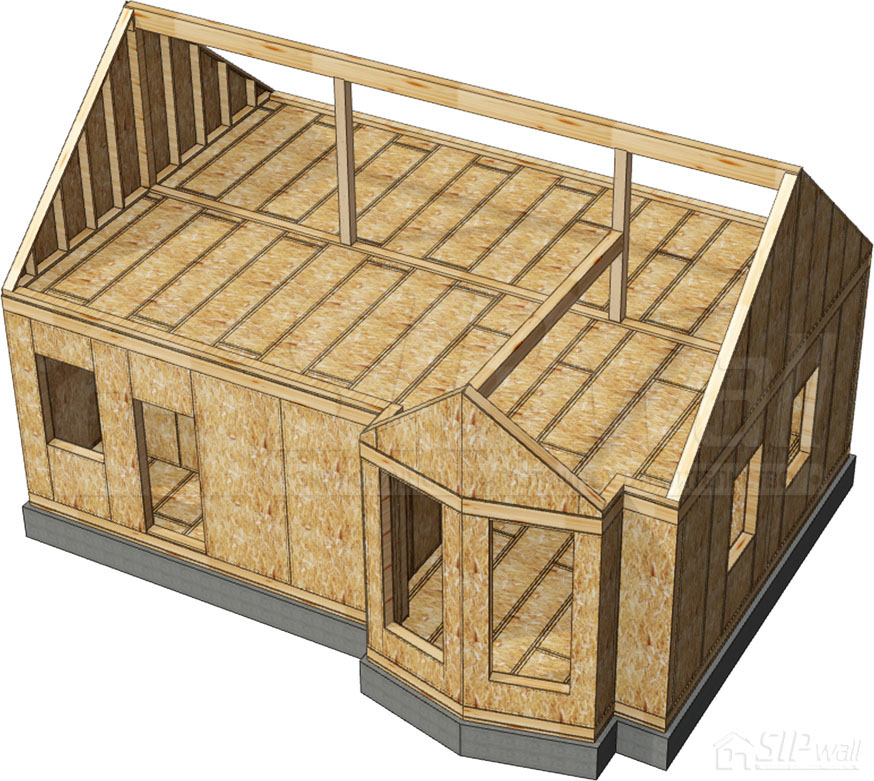

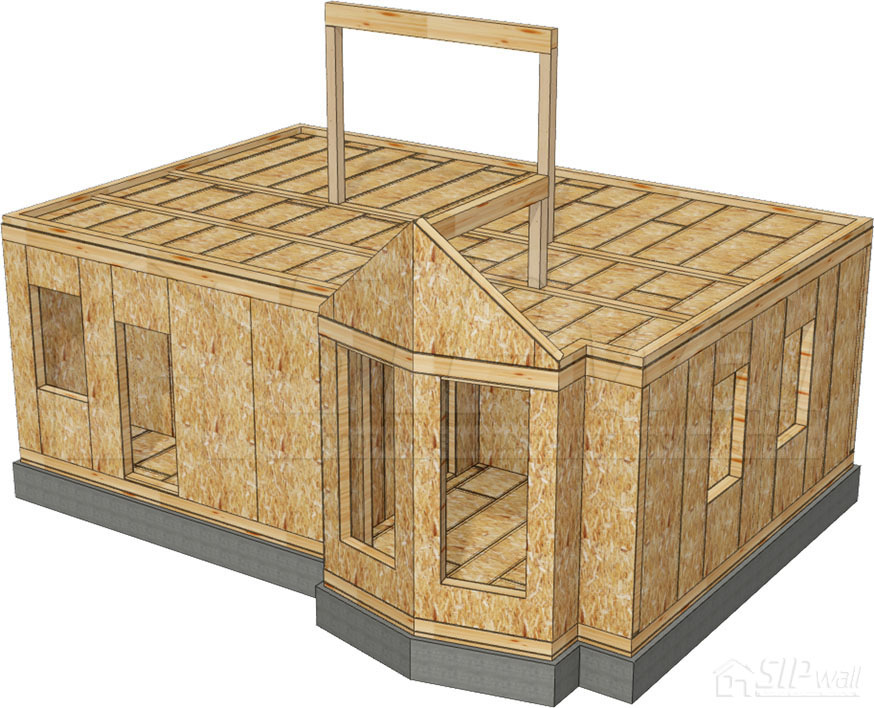

   Монтаж стоек и балок начинается с изучения схемы их расположения и маркировки. Стойки крепятся к обвязочной доске чердачного перекрытия с помощью усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм). Балки и стойки между собой крепятся с помощью усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм) и саморезов 6 × 80 мм. На опоре балки соединяются по длине с помощью металлической пластины 100 × 300 мм и саморезов 3,5 × 41 мм. Балка может крепиться к другой балке с помощью опоры бруса OBR-R 150 × 150 × 76 × 2 мм и саморезов 6 × 80 мм.

   Основные узлы конструкций см. в Приложении № 5. Альбом технических решений – Устройство стропильной системы.

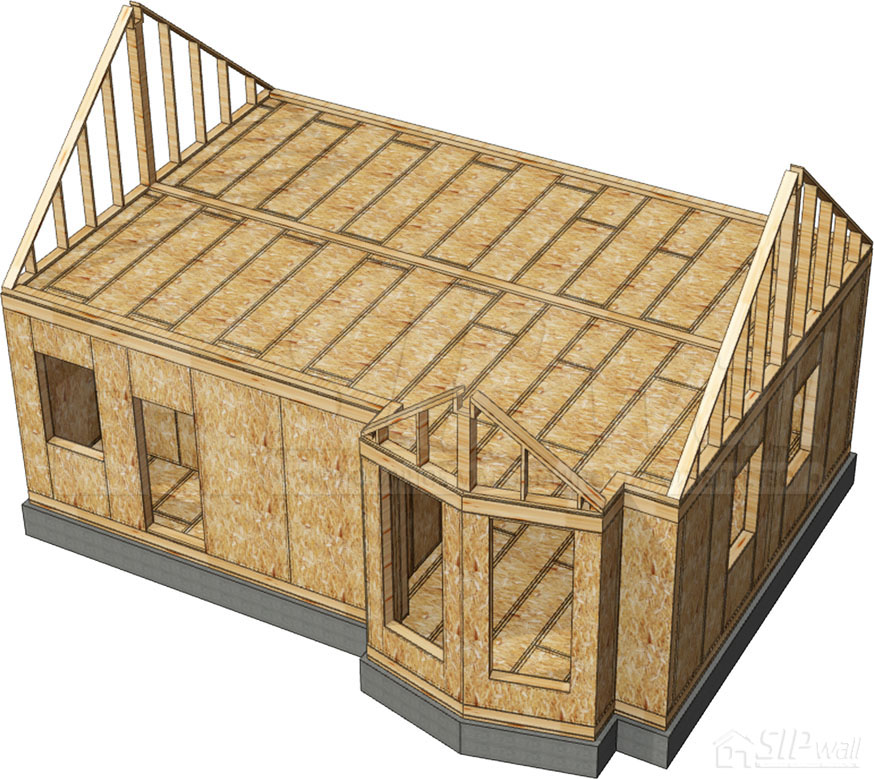

   Фронтоны собираются аналогично несущим каркасным стенам и снаружи обшиваются ОСП 12 мм согласно проекту.

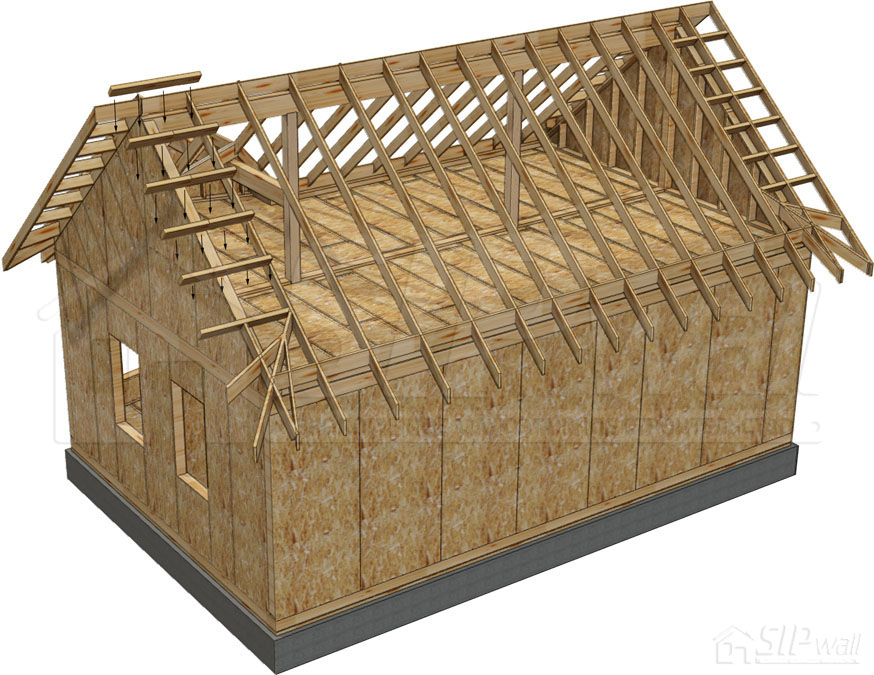

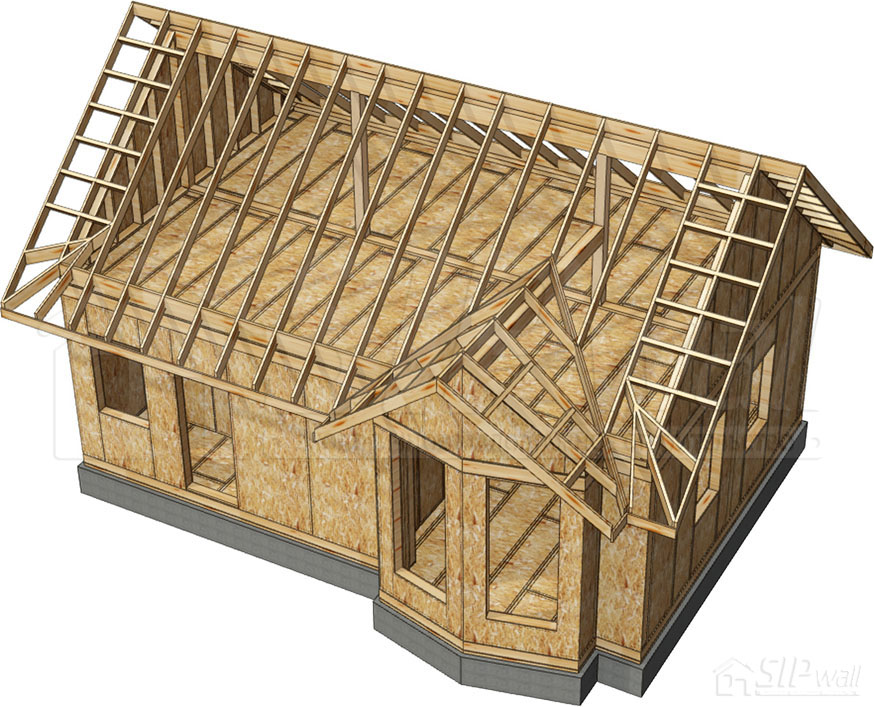

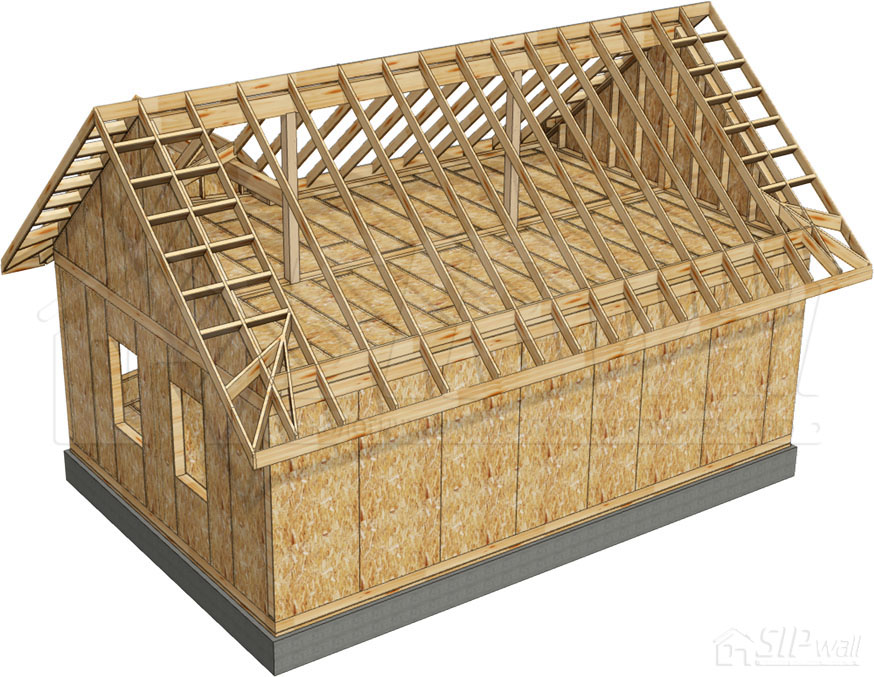

2. Монтаж холодной стропильной системы (двускатная кровля)

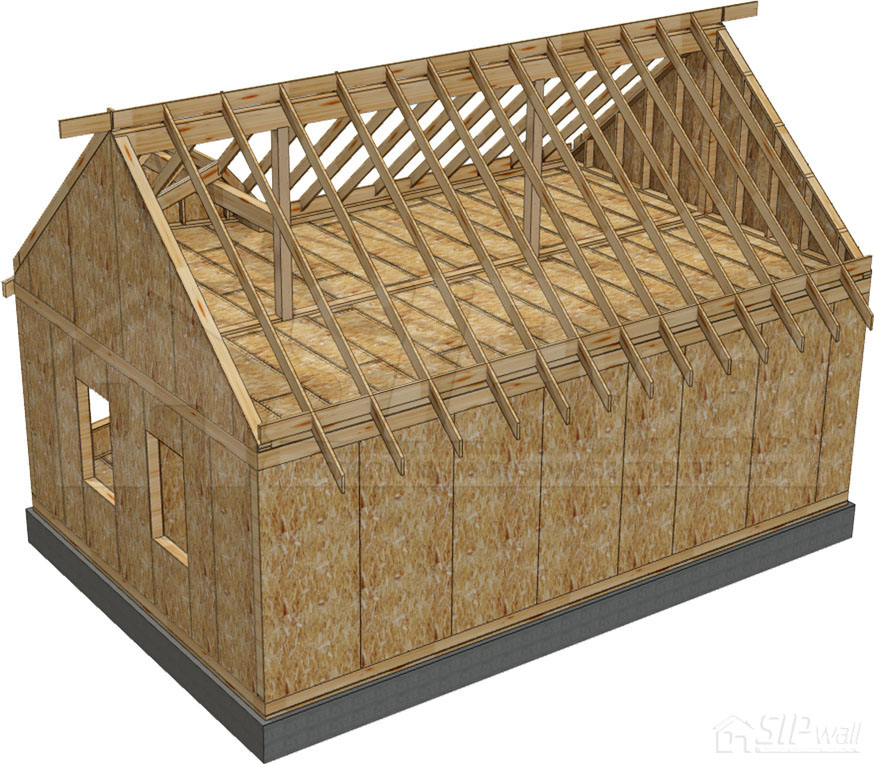

   Стропильные ноги крепятся к мауэрлату с помощью усиленных уголков KPW-4 (105 × 105 × 90 × 2,5 мм) и саморезов 3,5 × 41 мм.

   Перемычки между стропильными ногами крепятся с помощью саморезов 4,2 × 90 мм по 4 шт. на перемычку.

   Сшиваются сдвоенные стропильные ноги саморезами 4,2 × 64 мм в шахматном порядке с шагом 150 мм.

   Карнизную доску в местах пересечения со стропилами крепятся двумя саморезами 4,2 × 64 мм.

   На опоре одинарные стропила крепятся саморезами 6 × 120 мм по 3 шт. на узел, а двойные стропила крепить саморезами 6 × 160 мм по 3 шт.

   Основные узлы конструкций см. в Приложении № 5. Альбом технических решений – Устройство стропильной системы.









   Основные узлы конструкций см. в Приложении № 5. Альбом технических решений – Устройство стропильной системы.

   Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).

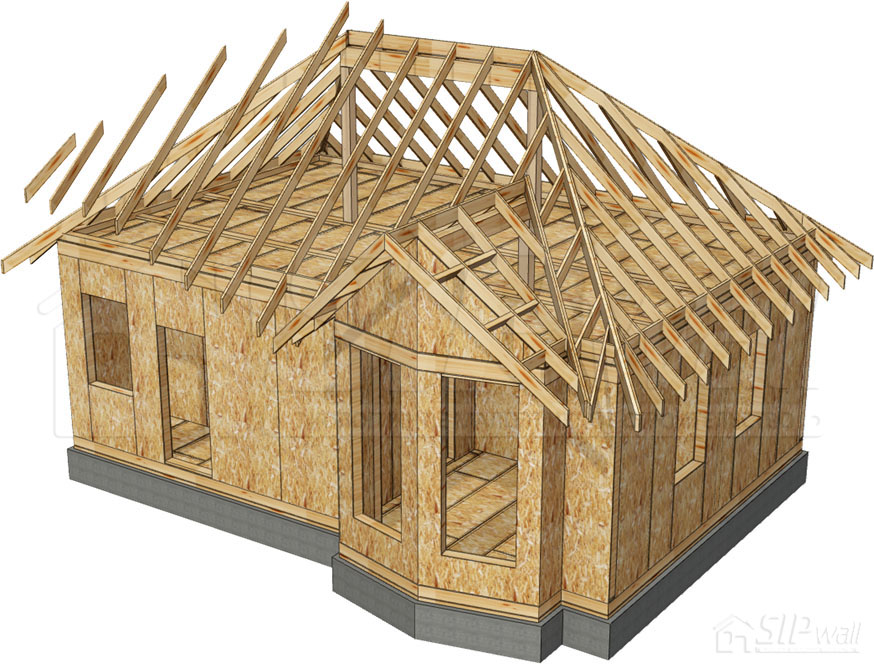

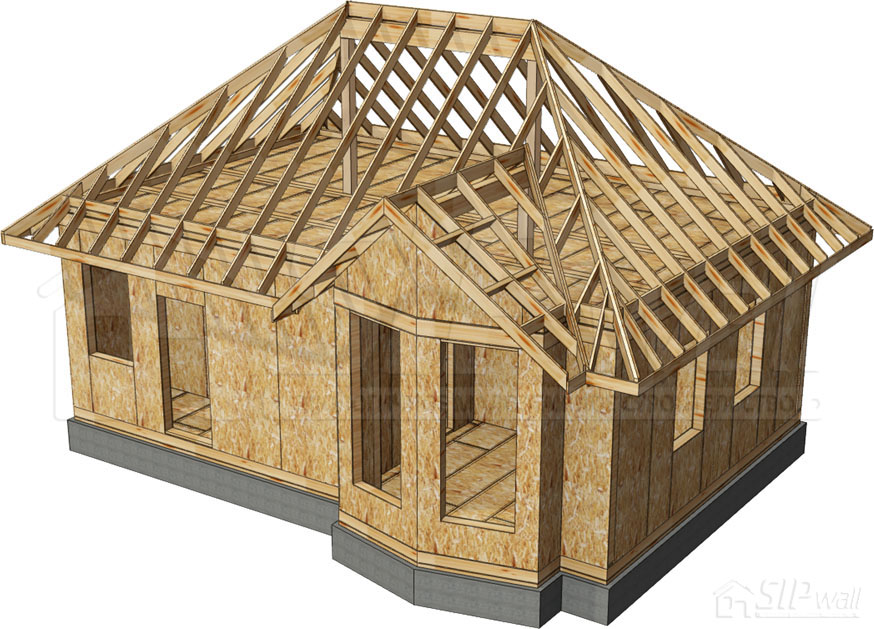

Монтаж холодной стропильной системы (Вальма)

Основные узлы конструкций см. в Приложении № 5. Альбом технических решений – Устройство стропильной системы.

Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).
