Панели «SIPwall» представляют собой высокотехнологичную монолитную трехслойную конструкцию, состоящую из 2-х листов ОСП – ориентированной стружечной плиты (oriented strand board – OSB-3), толщиной 12 мм и твердого пенополистирола ППС-14, толщиной 100–200 мм.
Панели склеиваются однокомпонентным полиуретановым клеем типа «ЛАПРОЛ» (ТУ 2224-076-10488057-2014, марок: ЛАПРОЛ ПП 2122-65, ЛАПРОЛ ПП 2122-45), под давлением пресса до 18 т. Такие панели, за счет монолитного склеивания, выдерживают вертикальную нагрузку до 10 т и поперечную нагрузку 2 т на 1 м² (для строительства коттеджей достаточно 350 кг на 1 м²).
Для соединения SIP-панелей «SIPwall» между собой в единую конструкцию мы используем сухой строганый пиломатериал. В результате, внутри стены, формируется жесткий деревянный каркас. Этот каркас сам по себе способен нести всю нагрузку, передаваемую на стены здания. Поэтому дом, построенный по технологии «SIPwall», можно отнести к классу каркасных.
СИП панель "SIPwall" 2500 × 620 мм, 1,55 м² (плита OSB-3: Калевала, 12 мм; пенополистирол: ППС-14) |
||||
---|---|---|---|---|
Иллюстрация | Размер СИП панели, длина × ширина × толщина, мм | Площадь панели, м² | Вес панели с брусом, кг | Вес панели без бруса, кг |

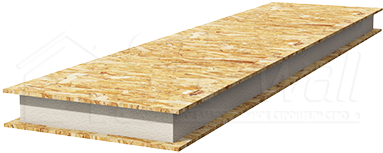

![]() | 2500 × 620 × 124 | 1,55 | 33.68 | 25,96 |

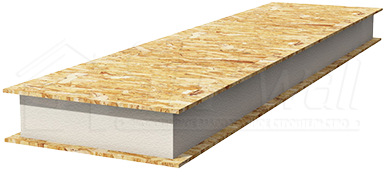

![]() | 2500 × 620 × 174 | 1,55 | 38,66 | 26,82 |

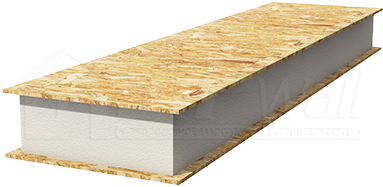

![]() | 2500 × 620 × 224 | 1,55 | 42,86 | 27,66 |
СИП панель "SIPwall" 2500 × 1250 мм, 3,125 м² (плита OSB-3: Калевала, 12 мм; пенополистирол: ППС-14) |
||||
---|---|---|---|---|
Иллюстрация | Размер СИП панели, длина × ширина × толщина, мм | Площадь панели, м² | Вес панели с брусом, кг | Вес панели без бруса, кг |

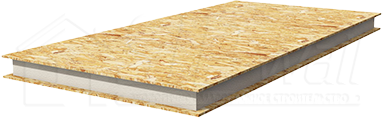

![]() | 2500 × 1250 × 124 | 3,125 | 54,6 | 49,96 |

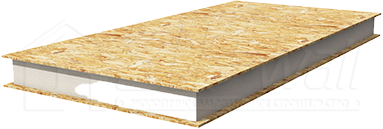

![]() | 2500 × 1250 × 174 | 3,125 | 57,77 | 50,77 |

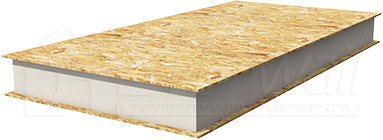

![]() | 2500 × 1250 × 224 | 3,125 | 60,91 | 51,59 |
СИП панель "SIPwall" 2800 × 620 мм, 1,736 м² (плита OSB-3: Калевала, 12 мм; пенополистирол: ППС-14) |
||||
---|---|---|---|---|
Иллюстрация | Размер СИП панели, длина × ширина × толщина, мм | Площадь панели, м² | Вес панели с брусом, кг | Вес панели без бруса, кг |

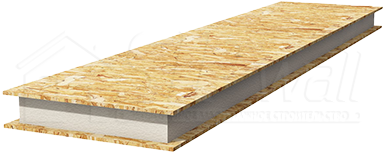

![]() | 2800 × 620 × 124 | 1,736 | ||

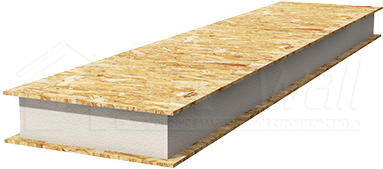

![]() | 2800 × 620 × 174 | 1,736 | ||

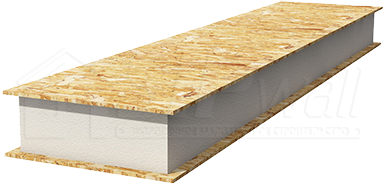

![]() | 2800 × 620 × 224 | 1,736 |
СИП панель "SIPwall" 2800 × 1250 мм, 3,5 м² (плита OSB-3: Калевала, 12 мм; пенополистирол: ППС-14) |
||||
---|---|---|---|---|
Иллюстрация | Размер СИП панели, длина × ширина × толщина, мм | Площадь панели, м² | Вес панели с брусом, кг | Вес панели без бруса, кг |

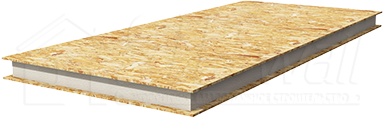

![]() | 2800 × 1250 × 124 | 3,5 | 60,24 | 55,72 |

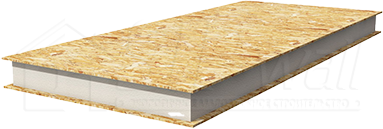

![]() | 2800 × 1250 × 174 | 3,5 | 63,22 | 56,46 |

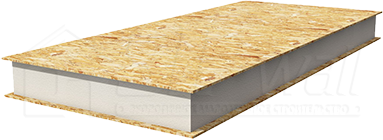

![]() | 2800 × 1250 × 224 | 3,5 | 66,35 | 57,35 |
Условные обозначения
OSB (ОСП) – ориентированно стружечная плита;
ППС-14 – пенополистирольная плита.
Маркировка панелей, балок и столбов
Пп – панель перекрытия.
2Пп – панель перекрытия первого этажа.
3Пп – панель перекрытия второго этажа.
Псн – панель стеновая наружная.
2Псн – стеновая панель наружная второго этажа.
3Псн – стеновая панель наружная третьего этажа.
Псв – панель стеновая внутренняя.
2Псв – стеновая панель внутренняя второго этажа.
3Псв – стеновая панель внутренняя третьего этажа.
Кп – панель кровли (если один скат).
1Кп – панель кровли (скат 1).
2Кп – панель кровли (скат 2).
3Кп – панель кровли по скатам.
Пр – прогон.
Мр – мауэрлат.
БК – балка коньковая.
Оп.ст. – опорный столб.
Вш. – вшитая доска.
