Устройство деревянного ростверка на фундаменты

    1. Установка обвязочной доски на ж/б ленту фундамента
    2. Установка деревянного ростверка на ж/б сваи
    3. Установка деревянного ростверка на винтовые сваи
    4. Установка обвязочной доски на швеллер
    1. Установка обвязочной доски на ж/б ленту фундамента

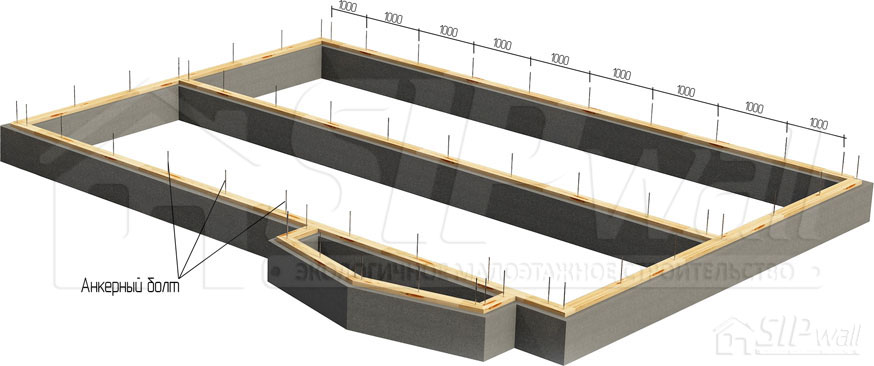

      Рисунок 1

      Обвязочная доска – верхняя часть фундамента, представляющая собой доску 40 × 150 мм или (50 × 150 мм), передает нагрузки на фундамент, а также служит основанием для крепления перекрытия на отметке 0.000 м, укладывается через 2 слоя рулонной гидроизоляции, крепление выполняется анкерным болтом с шагом 1 м.

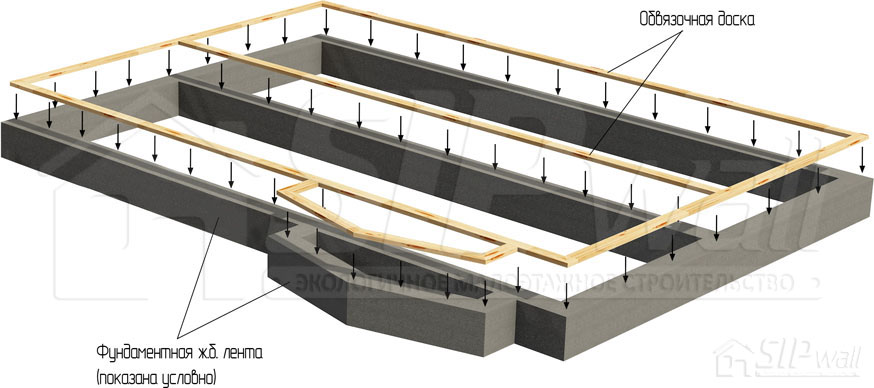

      Рисунок 2

      Обвязочная доска крепится к фундаменту с помощью анкерного болта 12 × 110 мм, с шагом 1 м через 2 слоя рулонной гидроизоляции. Далее, выполняется обмазочная гидроизоляция битумной мастикой.

      Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).

    2. Установка деревянного ростверка на ж/б сваи

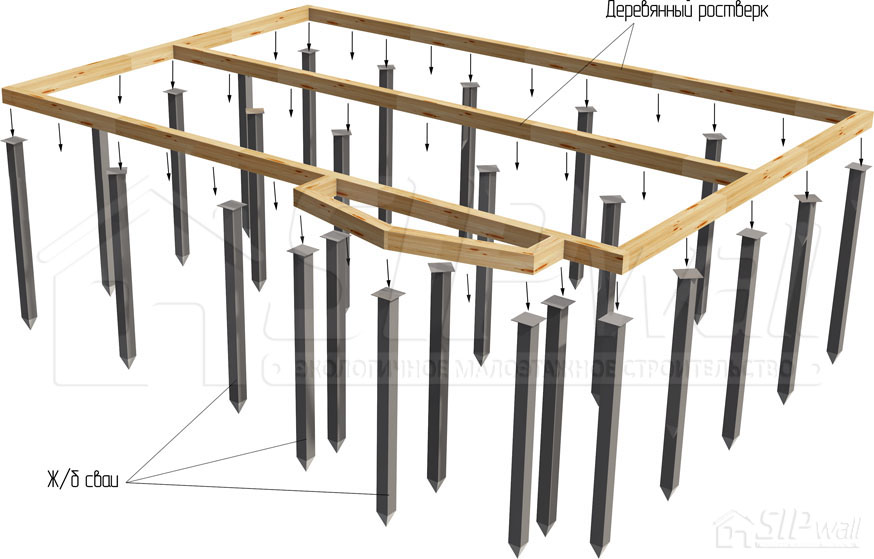

      Рисунок 3

      Деревянный ростверк – верхняя часть свайного или столбчатого фундамента распределяющая нагрузку на основание. Деревянный ростверк выполняется в виде балок из сшитых досок, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов сооружения. Сращивание ростверка по длине выполнять строго на оголовках сваи, допускается сращивать вне оголовка только одну доску. Если ростверк выполнен из пиломатериала естественной влажности, то доски сшиваются саморезами 90 мм с двух сторон в шахматном порядке с шагом 250 мм. Затем стягивается по длине резьбовой шпилькой с интервалом в 1,2 м. Если ростверк выполнен из сухого пиломатериала, то доски сшиваются саморезами 64 мм с трех сторон в шахматном порядке с шагом 250 мм. Затем стягивается по длине резьбовой шпилькой с интервалом в 1,2 м.

      Установка производится с помощью нивелира или строительного уровня. Деревянный ростверк крепится на ж/б сваи с помощью резьбовых шпилек или Шуруп-Глухарь М10 через металлическую пластину, приваренную к оголовку сваи, через 2 слоя рулонной гидроизоляции. Также ростверк может крепиться к оголовкам свай с помощью резьбовых шпилек через 2 слоя рулонной гидроизоляции, как и на винтовые сваи. Выбор способа зависит от сечения сваи и размера оголовка.

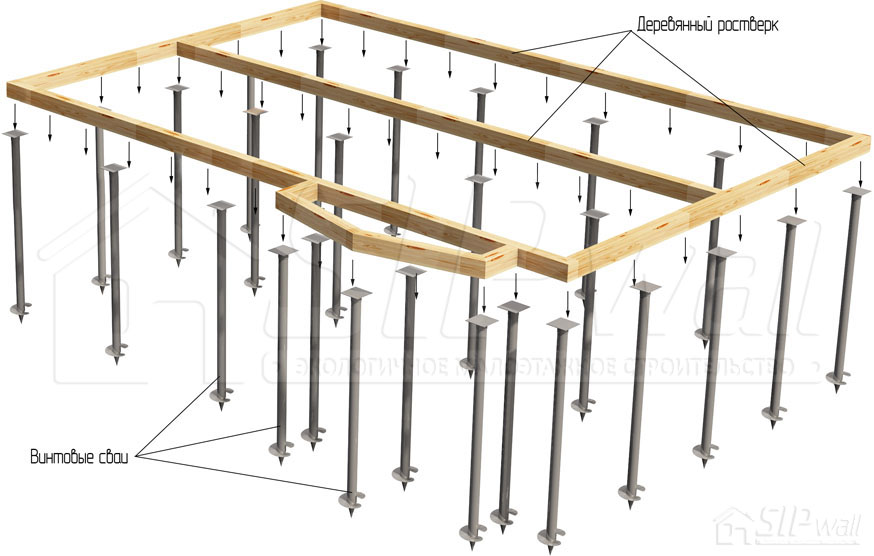

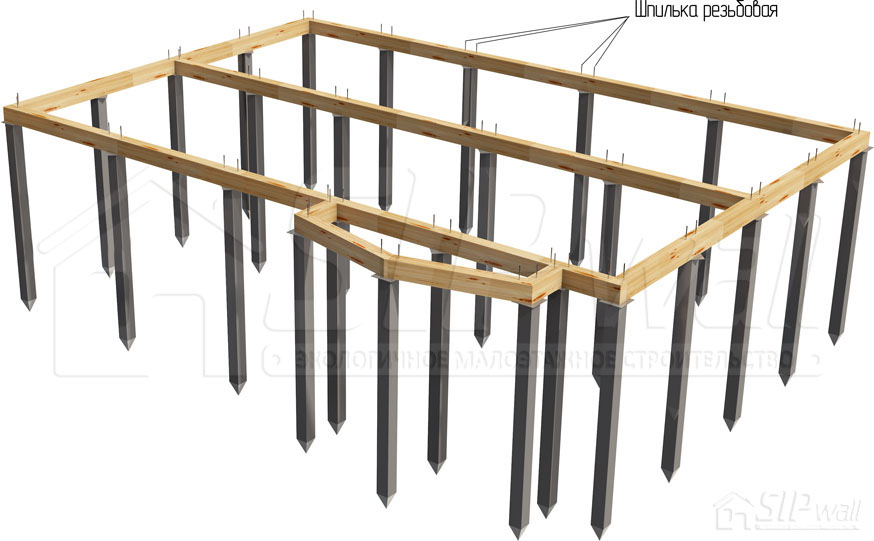

      Рисунок 4

      По завершении сборки и установки деревянного ростверка в проектное положение, ростверк обрабатывается обмазочной гидроизоляцией (праймером) в 1 слой.

      Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство ростверка на фундаменты.

      Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).

    3. Установка деревянного ростверка на винтовые сваи

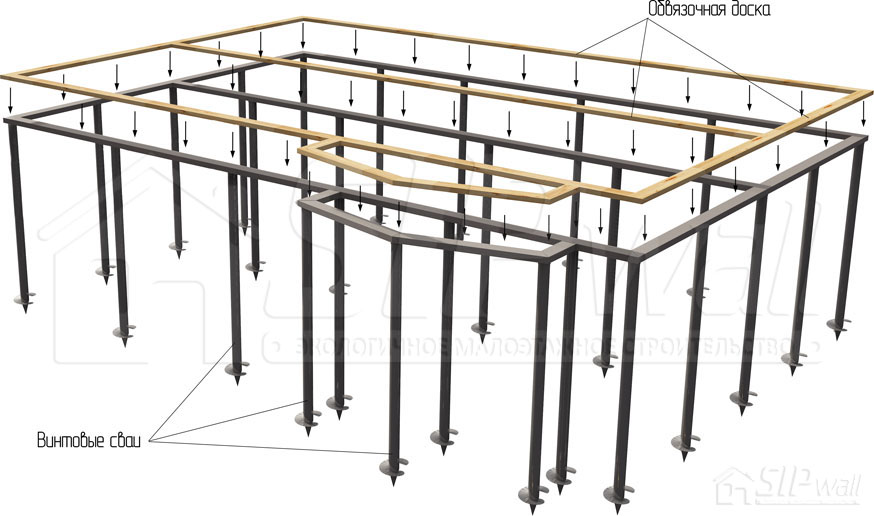

      Рисунок 5

      Сращивание ростверка по длине выполнять строго на оголовках сваи, допускается сращивать вне оголовка только одну доску. Если ростверк выполнен из пиломатериала естественной влажности, то доски сшиваются 90-ми саморезами с двух сторон в шахматном порядке с шагом 250 мм. Если ростверк выполнен из сухого пиломатериала, то доски сшиваются 64-ми саморезами с трех сторон в шахматном порядке с шагом 250 мм. Затем стягивается по длине резьбовой шпилькой с интервалом в 1,2 м.

      Установка деревянного ростверка производится с помощью нивелира или строительного уровня. Деревянный ростверк крепится к оголовкам свай с помощью резьбовых шпилек или Шуруп-Глухарь М10 через 2 слоя рулонной гидроизоляции.

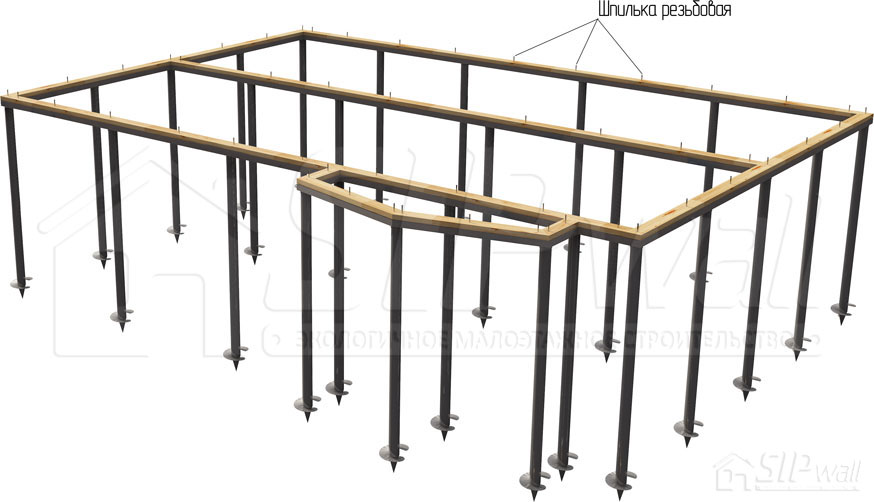

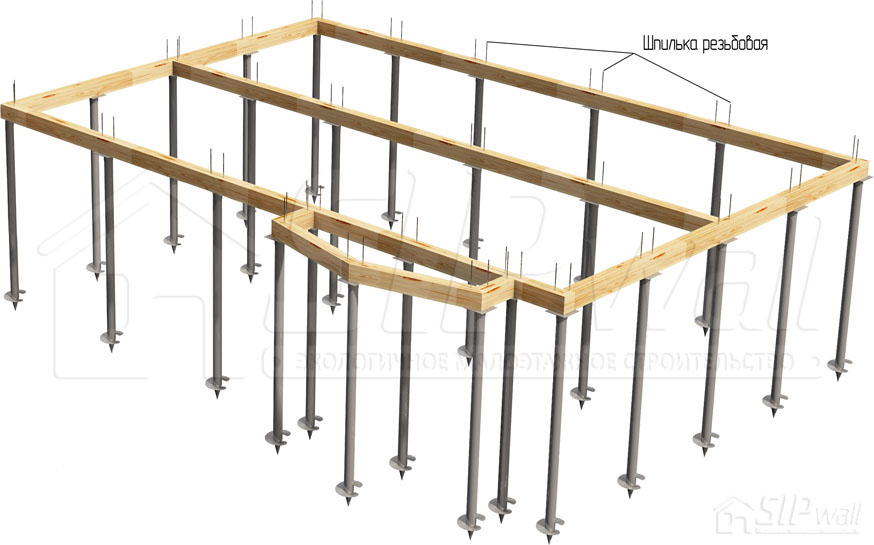

      Рисунок 6

      По завершении сборки и установки деревянного ростверка в проектное положение, ростверк обрабатывается обмазочной гидроизоляцией (праймером) в 1 слой.

      Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство ростверка на фундаменты.

      Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).

    4. Установка обвязочной доски на швеллер
      Рисунок 7

      Швеллер для ростверка подбирается по расчету. Минимальные размеры используемого швеллера в таком положении 140 мм (швеллер 14), при этом смещение центральной оси швеллера и сваи от основной оси составляет 5 мм (см. Приложение № 2. Альбом технических решений – узлы конструкций СИП панелей).

      Рисунок 8

      Установка обвязочной доски на швеллер производится с помощью нивелира или строительного уровня. Обвязочная доска крепится к швеллеру с помощью шпильки или Шуруп-Глухарь М10 с шагом 1,2 м через 2 слоя рулонной гидроизоляции. Далее, выполняется обмазочная гидроизоляция битумной мастикой.

      Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство ростверка на фундаменты.

      Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).
