Сборка стеновых панелей 2-го этажа

Сборка стен начинается с изучения схемы расположения и маркировки панелей стен. Угловые панели двух смежных стен ставятся на нижнюю обвязку.

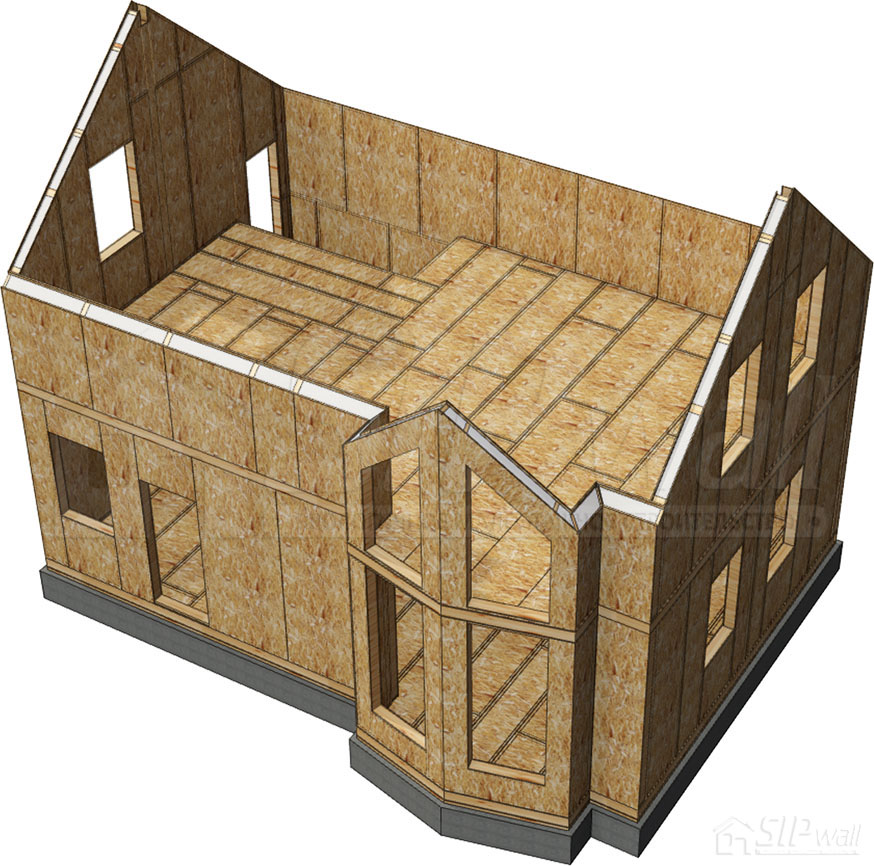

Нижний паз стеновой панели запенивается. Далее, на нижнюю обвязку устанавливаем стеновую панель (Псн) строго заподлицо с панелью перекрытия (ПП). Фиксируем панель по нижней обвязке саморезами 3,5 × 41 мм с шагом 150 мм. К установленной панели пришивается вертикальный торцевой брус 74 × 147 мм, место соприкосновения доски и панели обрабатывается монтажной пеной. Перед установкой следующей панели торцевой шип и нижняя обвязка обрабатываются монтажной пеной. Затем две угловые панели стягиваются между собой саморезами JD plus 8 × 240 мм или их аналогами с шагом 400 мм (рисунок 45).

Далее, продолжается наращивание стеновых панелей по периметру дома в обе стороны к заранее выбранному последнему углу. Между собой панели скрепляются саморезами 3,8 × 41 мм, углы скрепляются саморезами JD plus 8 × 240 мм или их аналогами. Перед стыковкой паз вставляемой панели запенивается монтажной пеной.

Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Сборка стыков стеновых СИП-панелей дома и каркасных стен.

Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).
