Сборка межэтажного перекрытия

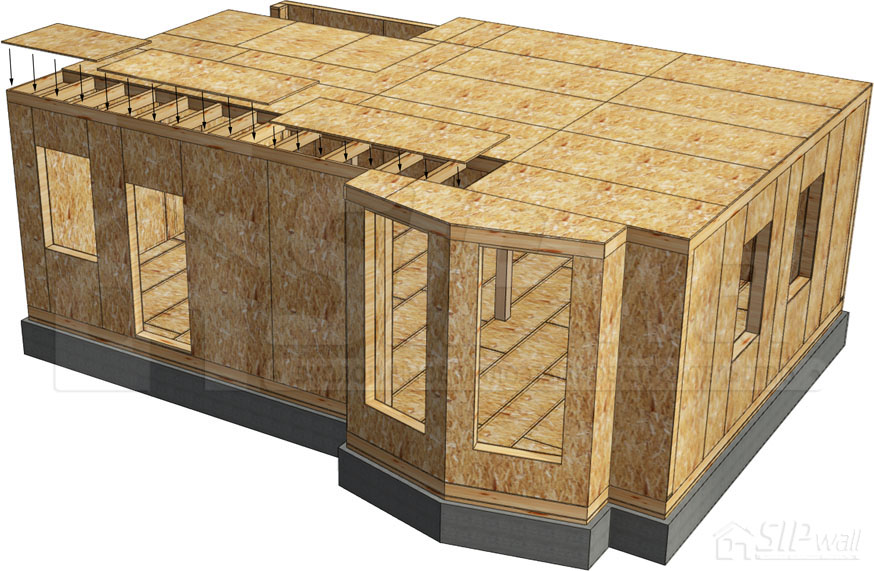

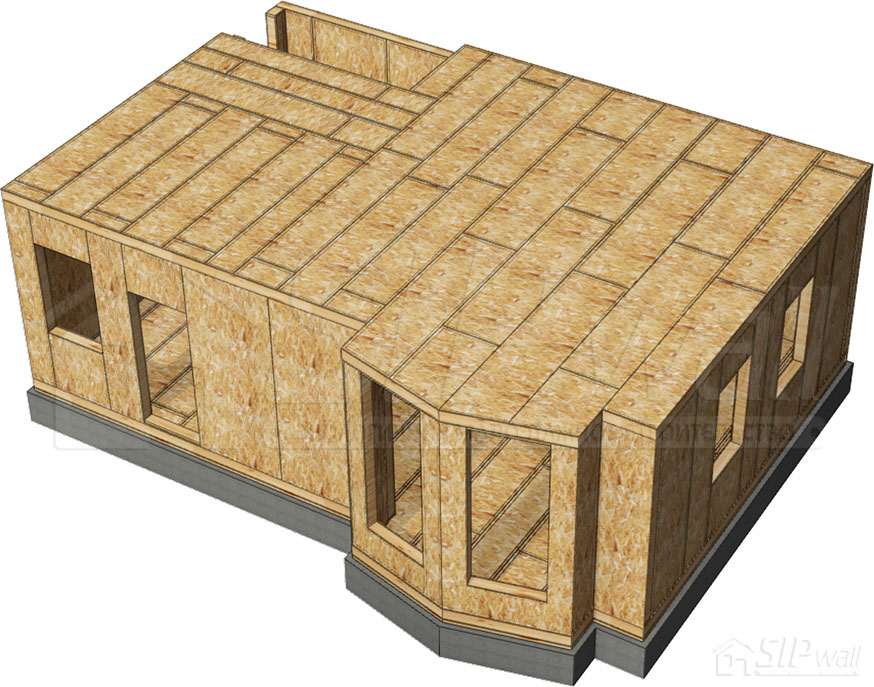

Дальнейшее строительство предусматривает сборку панелей межэтажного перекрытия. Сборка производится в соответствии со схемой расположения панелей перекрытия. Панели раскладываются вдоль стороны дома, и производится их сращивание по длине путём вставки шипа одной панели в обработанный монтажной пеной паз другой панели и фиксации их саморезами 3,5 × 41 мм.

После набора по длине в собранные панели вшивается брус – лага, лага либо из цельного бруса 74 × 147 мм, либо сшитая из доски 37 × 197 мм. Перед вшиванием балки, все пазы и поверхности сплачиваемых элементов (сшитых балок) запениваются монтажной пеной. Пена наносится как зигзагообразным способом, так и по периметру паза панели, либо по периметру сплачиваемого элемента.

По окончании сборки панелей перекрытия, в панели по периметру вшивается «обвязочная доска», паз под обвязку предварительно запенивается. Далее, пришивается и подшивается «снизу» через ОСП саморезами по дереву 3,5 × 41 мм с шагом 150 мм.

Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство межэтажного и чердачного перекрытий.

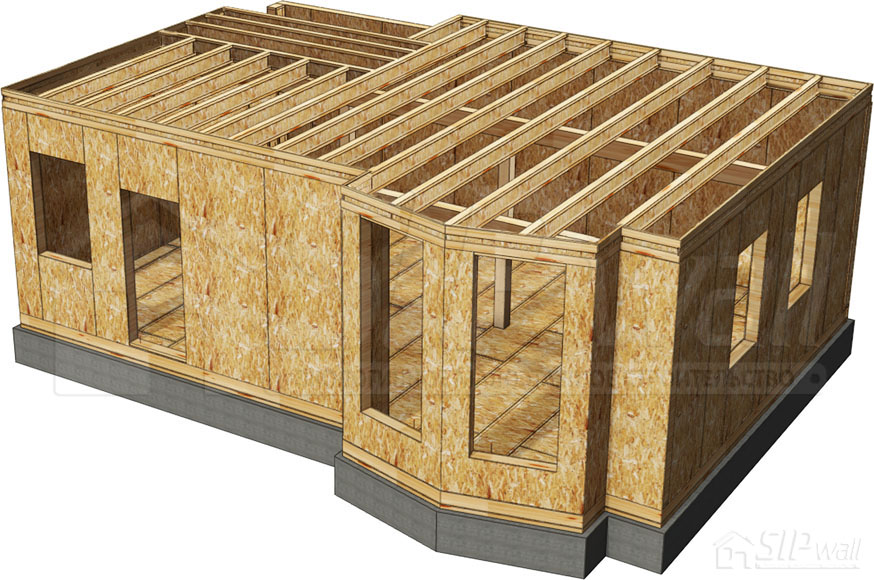

Сборка каркасного межэтажного перекрытия из двутавровых балок производится в соответствии со схемой расположения балок перекрытия. Цельные лаги могут быть до 7,4 м. Двутавровые балки крепятся на опорах к верхней обвязочной доске стен или к балкам гвоздями 3 × 70 мм (2 шт. на узел). Двутавровые перемычки устанавливаются для жесткости конструкции и крепятся с помощью гвоздей 3 × 70 мм – 2 шт. в верхнюю обвязку стен и 2 шт. в двутавровую балку, перпендикулярную ей.

Основные узлы конструкций см. в Приложении № 4. Альбом технических решений – деревянные двутавровые балки SIPwall для перекрытий.

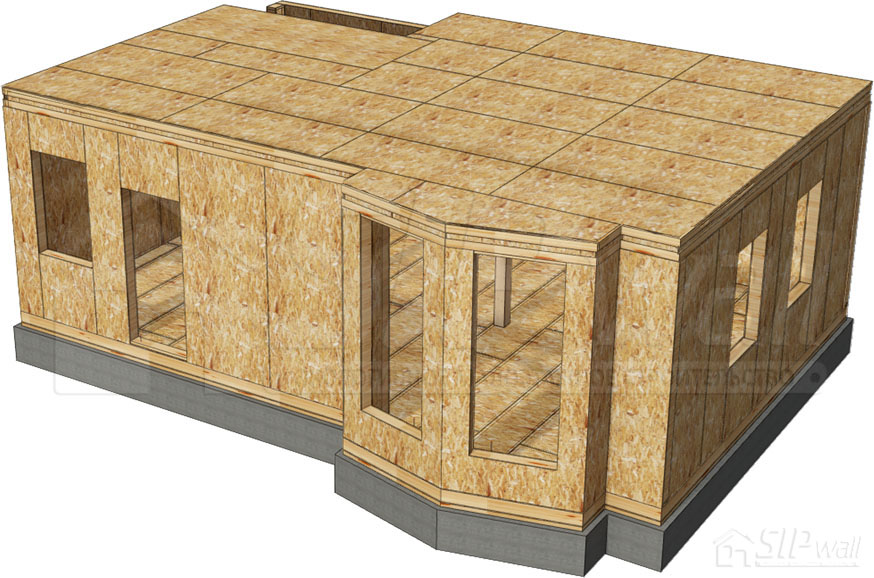

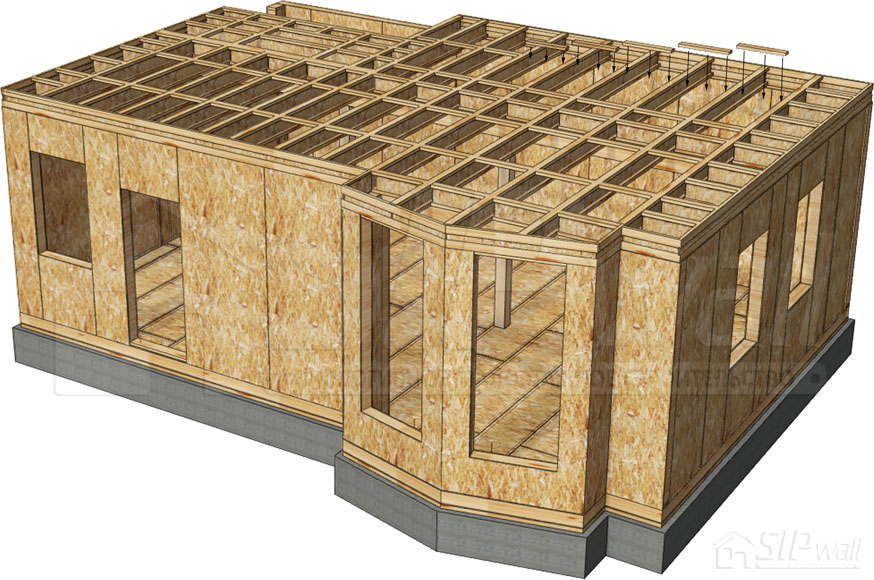

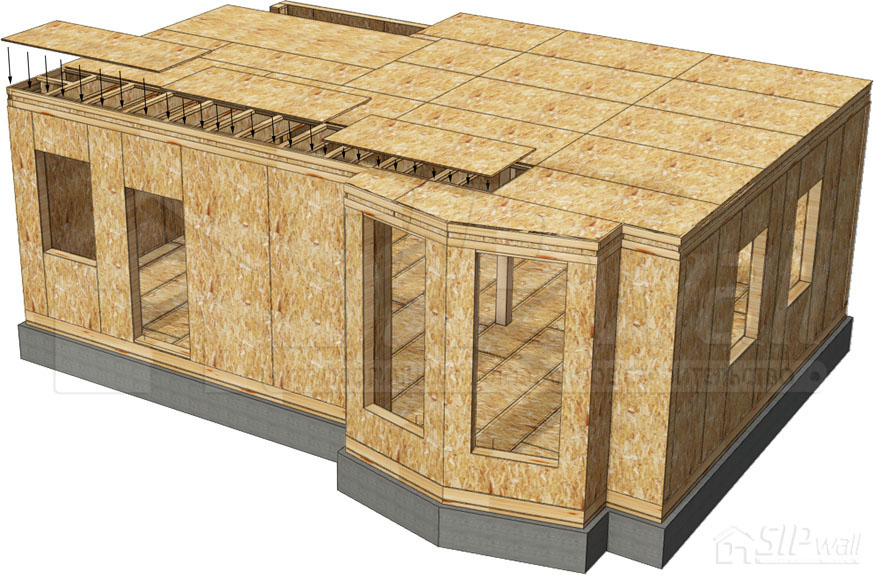

Для крепления настила из ОСП 22 мм под стыки листов должна крепиться доска 37 × 97 мм к верхней полке балок гвоздями 3 × 70 мм (4 шт. на перемычку).

Усиления балок и сложные узлы, см. в Приложении № 4. Альбом технических решений – деревянные двутавровые балки SIPwall для перекрытий.

Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).

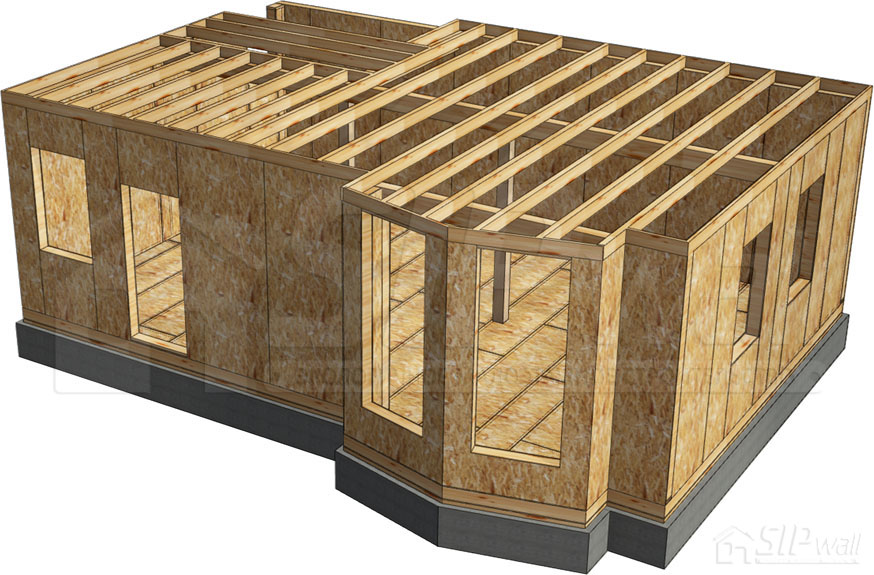

Сборка каркасного межэтажного перекрытия производится в соответствии со схемой расположения лаг перекрытия. Лаги могут быть либо из цельного бруса 74 × 147 мм, либо сшитыми из доски 37 × 197 мм (доски сшиваются саморезами 4,2 × 64 мм с шагом 150 мм в шахматном порядке). Лаги раскладываются вдоль стороны дома, и производится их сращивание по длине, строго на опоре, с помощью металлических пластин 100 × 300 мм и саморезов 3,5 × 41 мм. Лаги к опорам крепятся саморезами 6 × 80 мм по 3 шт. на узел. По периметру пришивается «обвязочная доска».

Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство междуэтажного и чердачного перекрытий.

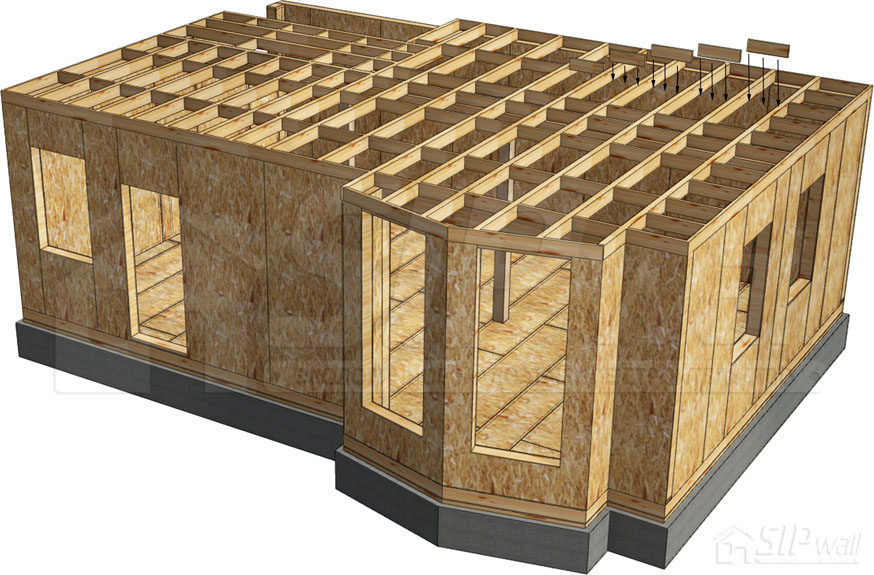

Перемычки между лагами устанавливаются на стыках ОСП покрытия и для жесткости согласно проекту.

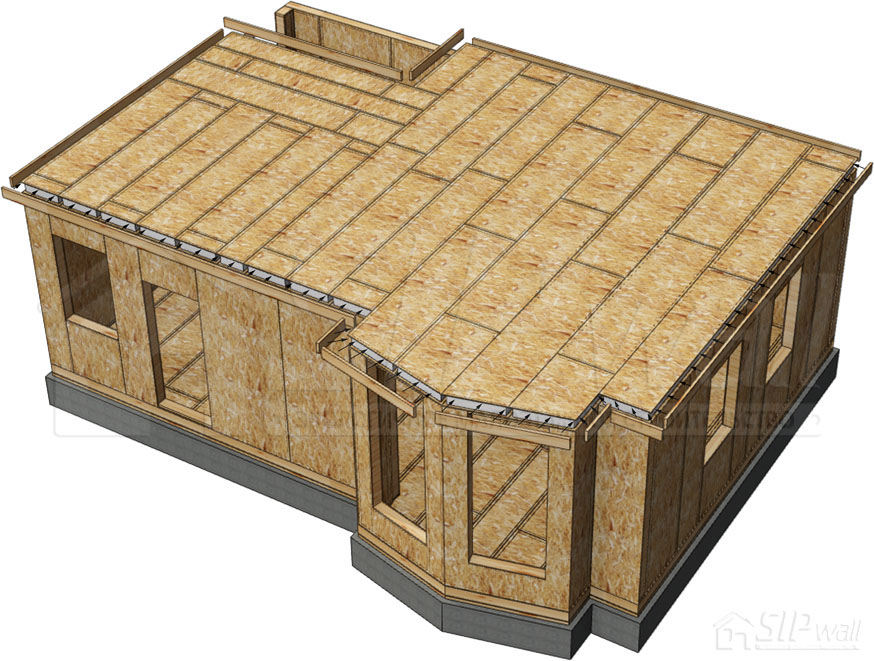

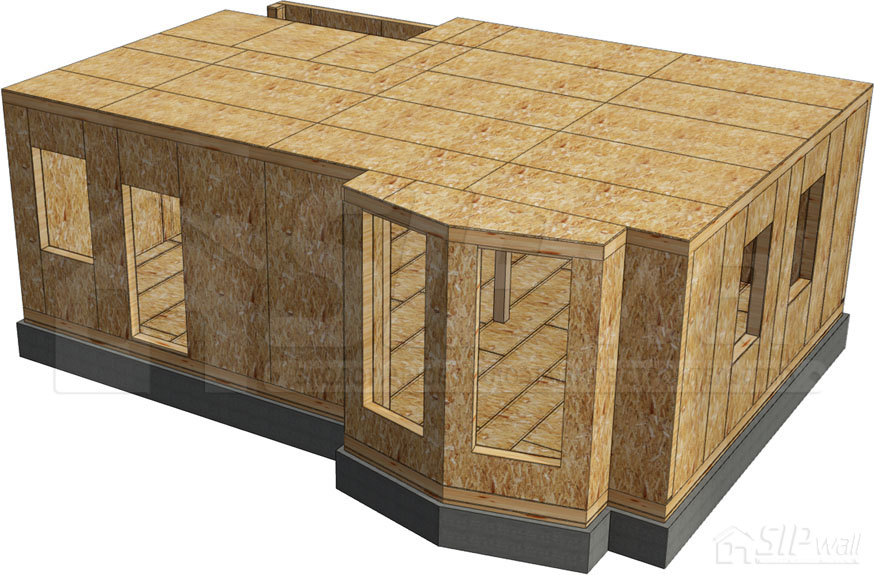

Настил из ОСП пришивается саморезами 3,5 × 41 мм с шагом 150 мм.

Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).
