Устройство панелей перекрытия на отметке 0,000

    1. Сборка панелей перекрытия с вшитым брусом
    2. Сборка панелей перекрытия с двутавровыми балками
    1. Сборка панелей перекрытия с вшитым брусом

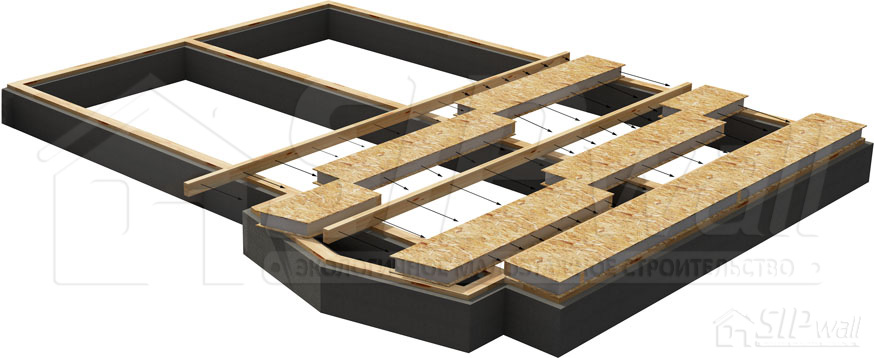

      После набора по длине в собранные панели вшивается брус – лага. Лага может быть из сухого строганого цельного бруса 74 × 147 мм или сшитая из сухой строганой доски 37 × 197 мм. Все пазы перед вшиванием балки и поверхности сплачиваемых элементов (сшитых балок) запениваются монтажной пеной. Пена наносится как зигзагообразным способом, так и по периметру паза панели, либо по периметру сплачиваемого элемента.

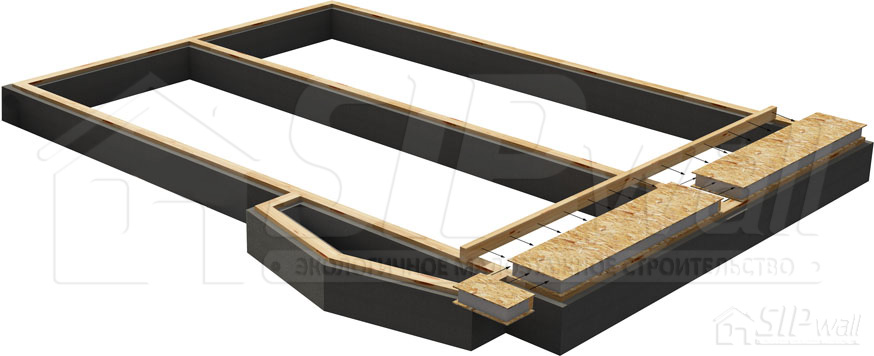

      Рисунок 10
      Рисунок 11

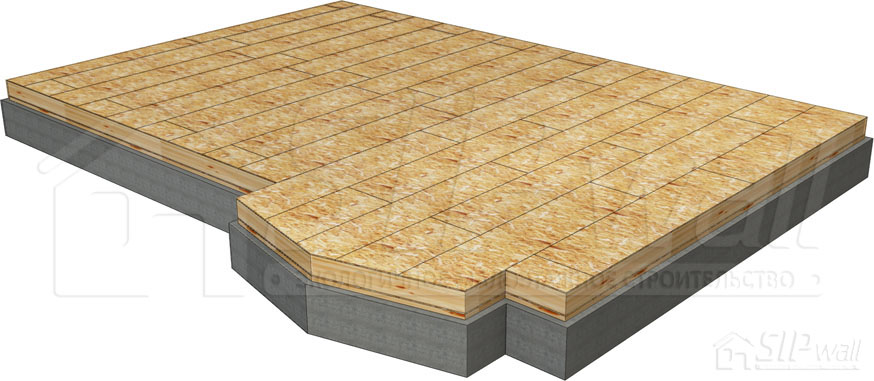

      Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство панелей перекрытия на отметке 0,000.

      Рисунок 12

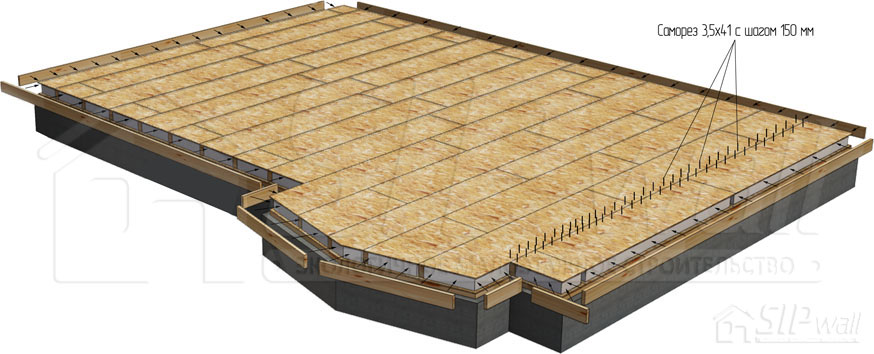

      По окончании сборки панелей перекрытия, в панели по периметру вшивается «обвязочная доска», паз под обвязку предварительно запенивается. Далее, пришивается и подшивается через ОСП саморезами по дереву 3,5 × 41 мм с шагом 150 мм.

      Рисунок 13

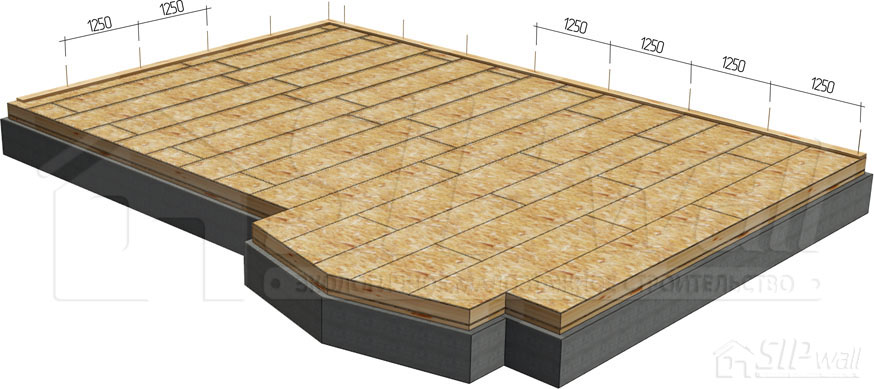

      Крепление перекрытия к деревянному ростверку или обвязочной доске осуществляется с помощью саморезов JD plus или их аналогов через нижнюю обвязочную доску несущих стен 1-го этажа в местах установки вшитых лаг перекрытия через одну лагу, если панели усиленные (620 × 2800 мм) и в каждую вшитую лагу, если панели не усиленные (1250 × 2800 мм), а так же по длинной стороне с шагом 1250 мм (длина саморезов зависит от толщины перекрытия).

      Нижняя обвязочная доска стеновых панелей устанавливается на расстоянии толщины плиты 12 мм от кромки перекрытия, плоскость соприкосновения обвязки с перекрытием требуется запенить.

      Подробные узлы крепления перекрытия смотрите в «Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей».

      Рисунок 14

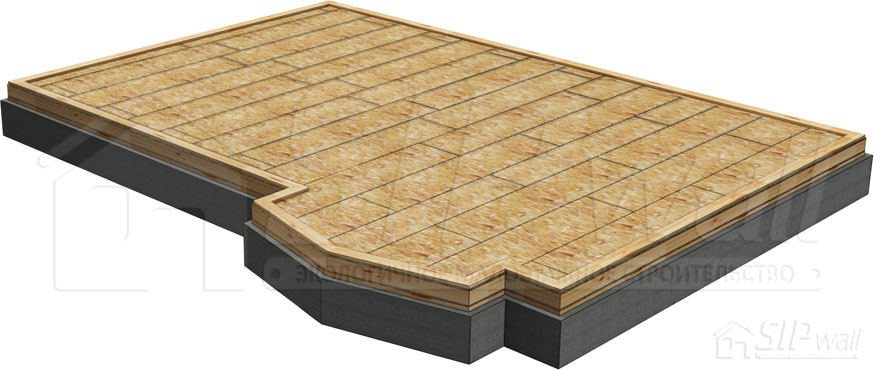

      Крепление саморезами к деревянному ростверку:

      Панель перекрытия толщиной 174 мм
      Саморезы JD plus 280 мм или их аналоги
      Панель перекрытия толщиной 224 мм
      Саморезы JD plus 320 мм или их аналоги

      Крепление саморезами к обвязочной доске:

      Панель перекрытия толщиной 174 мм
      Саморезы JD plus 240 мм или их аналоги
      Панель перекрытия толщиной 224 мм
      Саморезы JD plus 300 мм или их аналоги
      Рисунок 15

      Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору («Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall»).

    2. Сборка панелей перекрытия с двутавровыми балками

      Сборка перекрытия производится в соответствии со схемой расположения панелей перекрытия вдоль или поперёк оси дома. Перед монтажом панелей их обрабатывают снизу обмазочной гидроизоляцией (праймером). Панели раскладываются вдоль стены дома, и производится их сращивание по длине путём вставки шипа одной панели в обработанный монтажной пеной паз другой панели и фиксации их саморезами 3,5 × 41 мм.

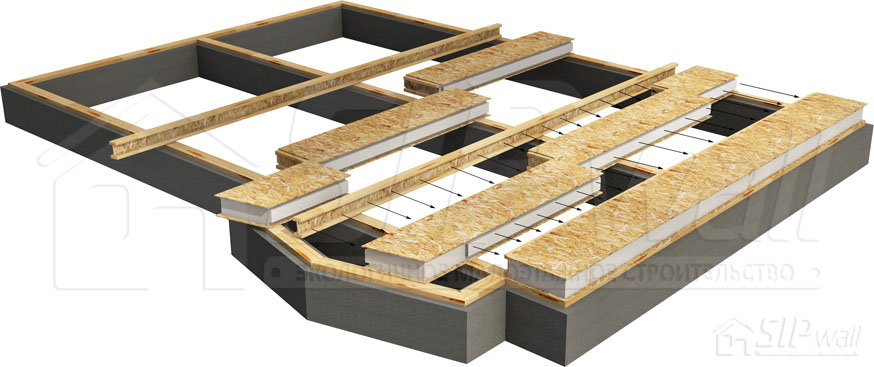

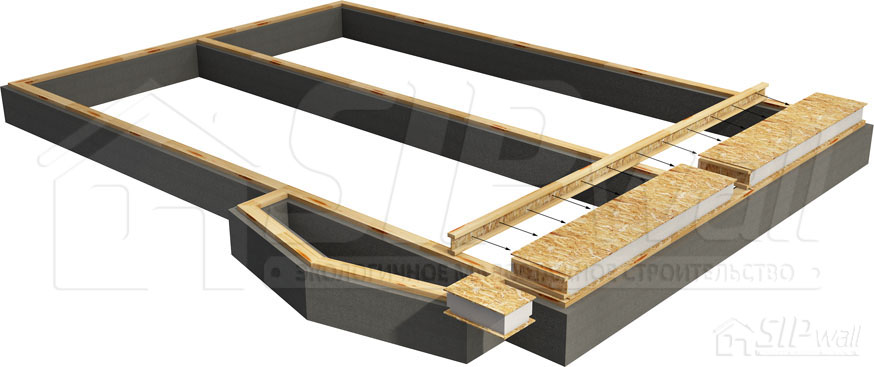

      После набора по длине в собранные панели вшивается двутавровая балка – лага. Места, указанные на рисунках 16 и 17, запениваются монтажной пеной.

      Рисунок 16
      Рисунок 17

      Основные узлы конструкций см. в «Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство панелей перекрытия на отметке 0,000».

      Рисунок 18

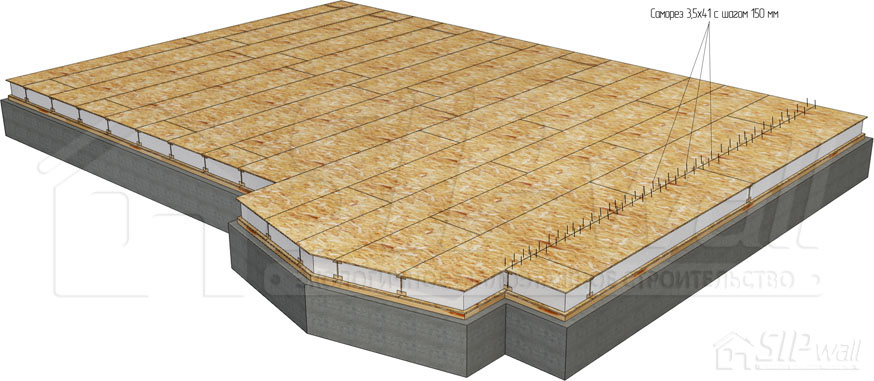

      По окончании сборки панелей перекрытия, в панели по периметру вшивается «обвязочная доска», паз под обвязку предварительно запенивается. Далее, пришивается и подшивается через ОСП саморезами по дереву 3,5 × 41 мм с шагом 150 мм.

      Основные узлы конструкций см. в «Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство панелей перекрытия на отметке 0,000».

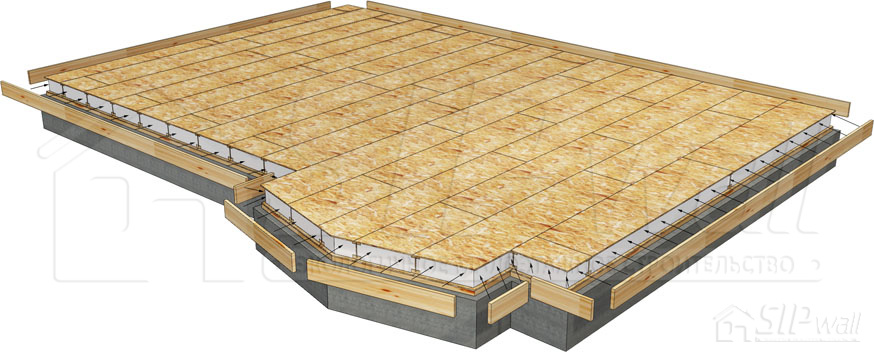

      Рисунок 19

      Крепление осуществляется с помощью саморезов JD plus или их аналогов через нижнюю обвязочную доску несущих стен 1-го этажа с шагом 1250 мм (длина саморезов зависит от толщины перекрытия), но не через двутавровые балки.

      Нижняя обвязочная доска стеновых панелей устанавливается на расстоянии толщины плиты 12 мм от кромки перекрытия, плоскость соприкосновения обвязки с перекрытием запенивается.

      Усиление СИП-панелей с двутавровыми балками производится согласно чертежам проекта, проектом возможна замена элементов на доску 37 × 197 мм. В местах опирания балок на наружные стены предусматривается усиление балок доской 37 × 97 мм между верхней и нижней полками (см. «Приложение № 2. Альбом технических решений – узлы конструкций СИП панелей»).

      Рисунок 20

      Крепление саморезами к деревянному ростверку:

      Панель перекрытия толщиной 174 мм
      Саморезы JD plus 280 мм или их аналоги
      Панель перекрытия толщиной 224 мм
      Саморезы JD plus 320 мм или их аналоги

      Крепление саморезами к обвязочной доске:

      Панель перекрытия толщиной 174 мм
      Саморезы JD plus 240 мм или их аналоги
      Панель перекрытия толщиной 224 мм
      Саморезы JD plus 300 мм или их аналоги
      Рисунок 21

      Прежде чем приступать к следующему этапу строительства, следует провести проверку монтажа конструкции согласно техническому надзору (Приложение № 1. Технический надзор за строительством дома из СИП панелей по технологии SIPwall).
